Тиристор силовой быстродействующий — это управляемый полупроводниковый прибор, предназначенный для коммутации больших токов и напряжений в преобразовательных установках с повышенной частотой переключения. К данной категории относятся тиристоры серий ТБ, ТБИ и ТБЧ, отличающиеся уменьшенным временем выключения и улучшенными динамическими характеристиками по сравнению с низкочастотными тиристорами.
Основная особенность быстродействующих тиристоров — способность быстро восстанавливать запирающие свойства после прекращения прямого тока. Это позволяет применять их в автономных инверторах, импульсных преобразователях, установках индукционного нагрева, электротермическом оборудовании, частотно-регулируемых электроприводах и источниках питания повышенной мощности.
Особенности:
Диапазон повторяющегося импульсного напряжения VRRM — от 100 В до 4 000 В
Номинальный средний ток в открытом состоянии ITAV — от 10 А до нескольких тысяч ампер
Малое время выключения tq — обеспечивает работу при повышенной частоте коммутации
Высокая допустимая скорость нарастания прямого тока di/dt
Повышенная устойчивость к скорости нарастания напряжения dv/dt
Оптимизированный заряд обратного восстановления Qrr — снижает динамические потери и нагрузку на элементы коммутационного контура
Чипы со сплавной и полностью прижимной конструкцией — обеспечивают эффективный отвод тепла и стабильность параметров
Возможность изготовления в соответствии с требованиями стандарта RoHS
Преимущества:
Работа на более высоких частотах по сравнению с низкочастотными тиристорами

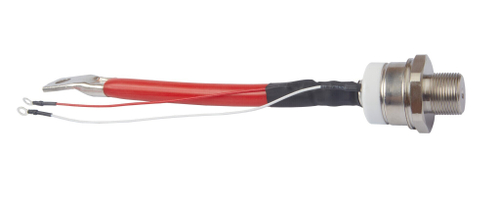

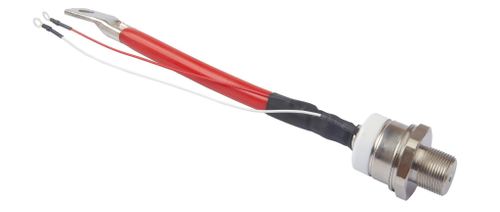

Широкий выбор исполнений: штыревые, таблеточные
Сниженные коммутационные потери — уменьшают нагрев прибора при повторяющихся переключениях
Высокая перегрузочная способность — позволяет выдерживать значительные импульсные и аварийные токи
Малое падение напряжения в открытом состоянии — повышает энергетическую эффективность преобразователя
Совместимость с российскими и международными стандартами — упрощает подбор аналогов и замену компонентов
Высокая надежность при эксплуатации в мощных инверторных и импульсных установках
Допустимая рабочая частота быстродействующего тиристора определяется не только его серией, но и временем выключения tq, параметрами нагрузки, схемой принудительной коммутации, температурой перехода и длительностью прикладываемого обратного напряжения.
