Тиристор ТБИ371-200-10

Name: Тиристор ТБИ371-200-10
SKU: ТБИ-0037120010
Availability: InStock

Нет в наличии

Тиристор ТБИ371-200-10 — это быстродействующий (частотно-импульсный) силовой тиристор, предназначен для коммутации и управления высокими токами в цепях постоянного и переменного тока на повышенных частотах, что делает его идеальным выбором для широкого спектра электронных устройств. Благодаря возможности работы в сетях до 5 кГц , этот тиристор отлично подходит для использования в промышленном оборудовании, где необходимы короткие интервалы включения и выключения.

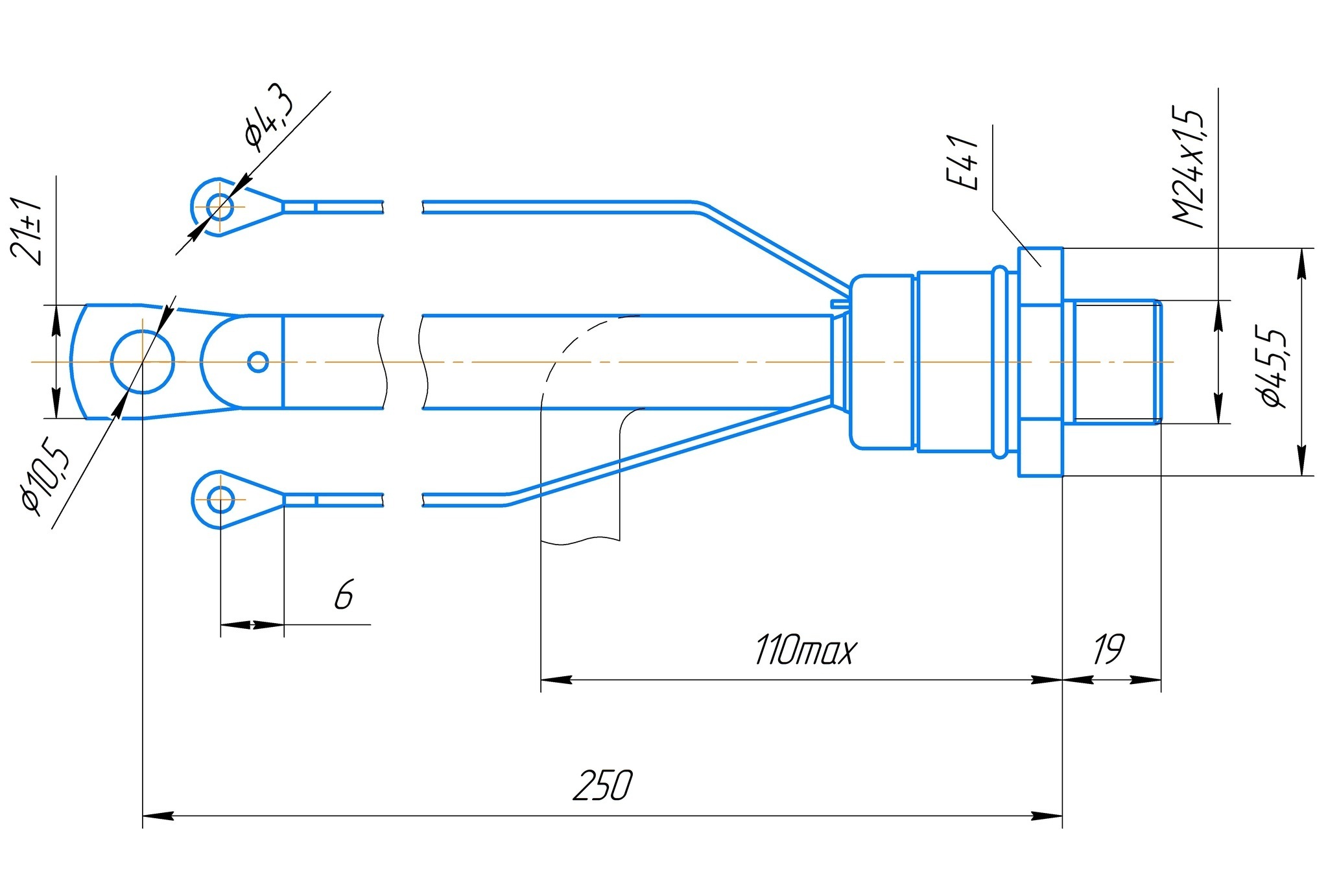

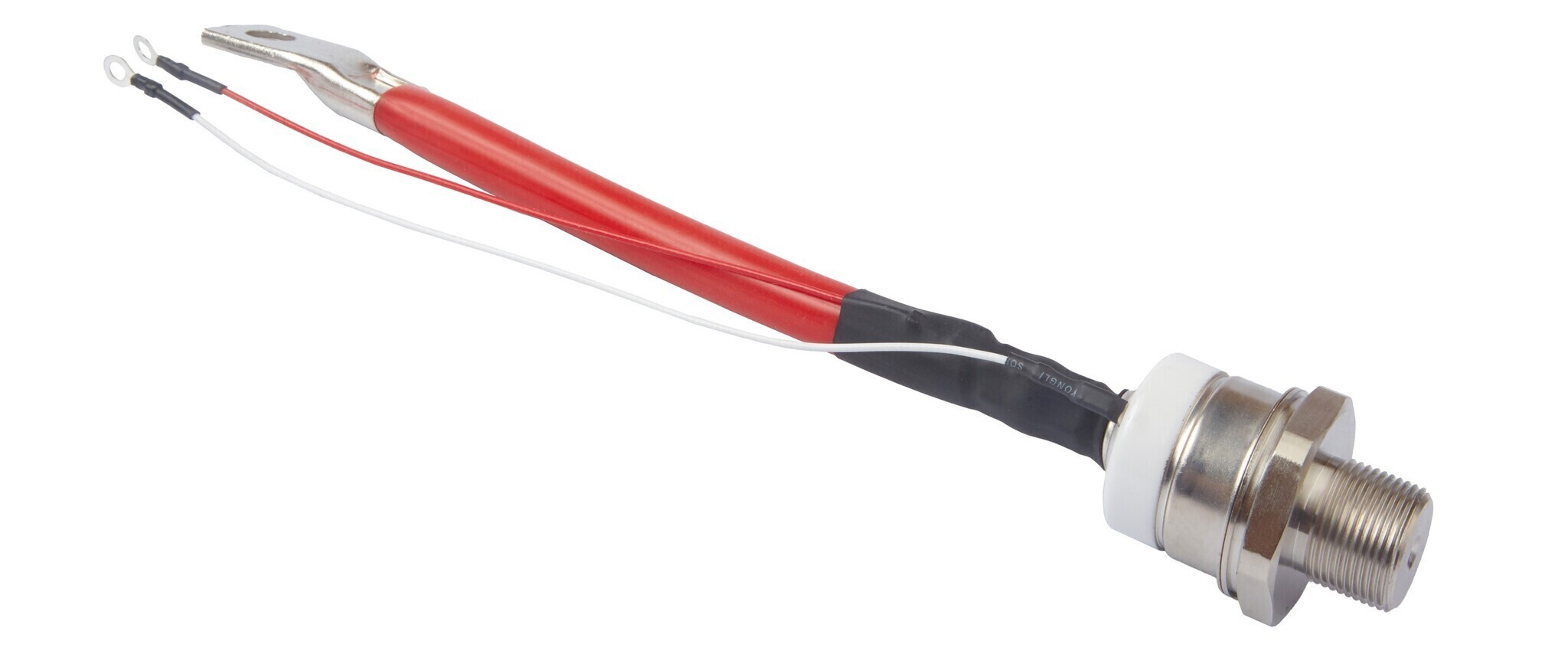

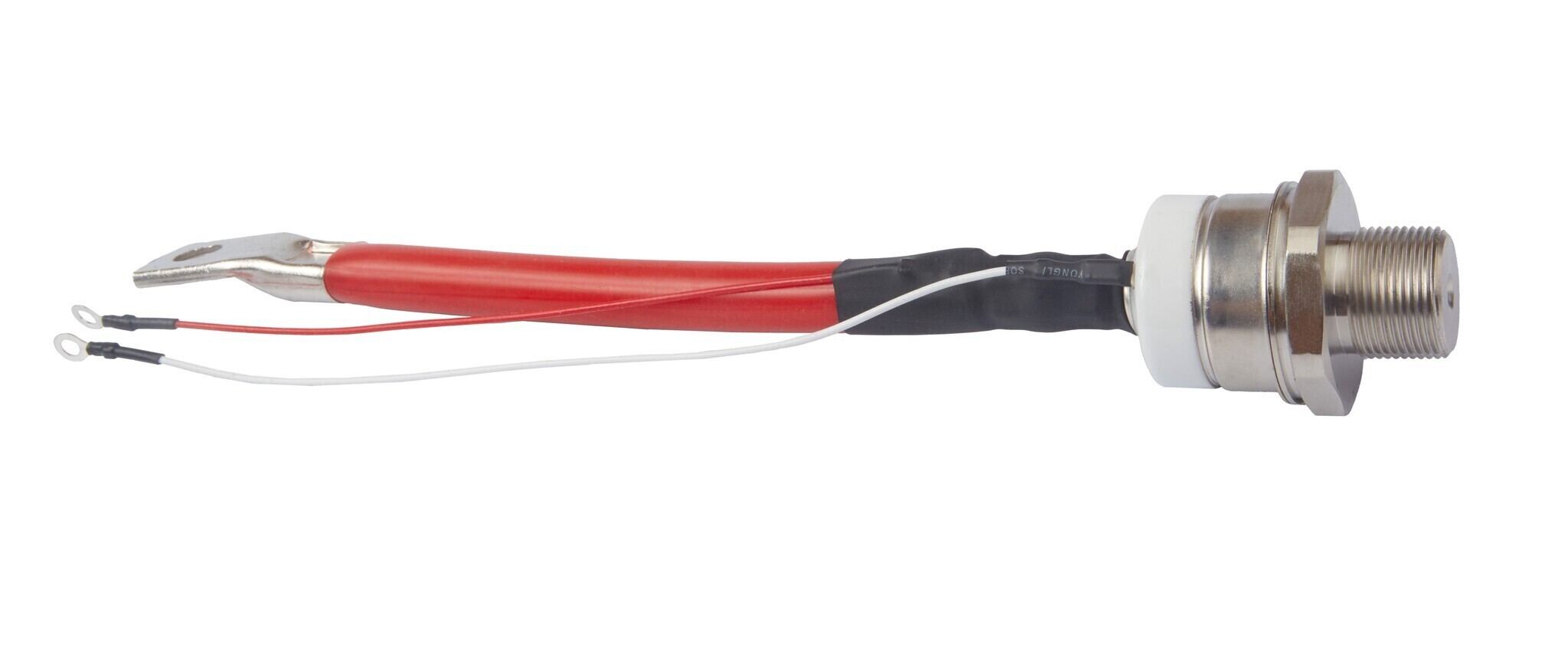

Тиристор выполнен в прочном штырьевом корпусе — проверенной конструкции, зарекомендовавшей себя в самых жёстких эксплуатационных условиях. Такое исполнение обеспечивает не только высочайшую надёжность и длительный срок службы, но и отличную энергоэффективность, что особенно ценится в ответственных промышленных и силовых приложениях.

Ключевые параметры:

Параметр	Значение	Обозначение
V_RRM	1000 В	Повторяющееся импульсное обратное напряжение
I_TAV	200 А	Средний ток в открытом состоянии, макс
I_TSM	7500 А	Ударный ток, макс
V_T(TO)	1.158 В	Пороговое напряжение, макс
rT	1.227 мОм	Динамическое сопротивление, макс
t_q	20.0, 25.0, 32.0, 40.0 мкс	Время выключения, макс
di/dt_crit	800 А/мкс	Скорость нарастания напряжения, крит.
dv/dt_crit	1600 В/мкс	Скорость нарастания тока, крит.
V_TMпри 3.14xI_TAV	не более 1.96 В	Импульсное напряжение в открытом состояние
T_jmax	125 ^oC	Температура p-n перехода
R_th(j-c)	0.085 ^oC/Вт	Тепловое сопротивление p-n переход-корпус
R_th(c-h)	0.03 ^oC/Вт	Тепловое сопротивление корпус-охладитель
M_d	25-35 Нм	Крутящий момент
m	450 г	Масса

Маркировка расшифровывается следующим образом:

ТБИ371-200-10 УХЛ2

ТБИ — тиристор быстродействующий частотно-импульсный
371 - серия и конструктивное исполнение
200 - максимально допустимый средний прямой ток/номинальный ток, A
10 - класс по напряжению ( V_RRM , В / 100)
УХЛ2 - климатическое исполнение по ГОСТ 15150: УХЛ2, У2, Т2 и т.д.

Характеристики

Тип

Тиристор быстродействующий частотно-импульсный (ТБИ)

Напряжение номинальное , В

1000

Исполнение корпуса

штыревое

Ток номинальный, А

200

Вес, макс

450 г

Tjmax,°С

125

Корпус

КМТШ-71

Технические условия

ТУ 26.11,21-1Т.1-36557511-16

Описание

Характеристики

Описание

Тиристор рассчитан на работу в различных климатических условиях:

Умеренный и холодный климат (УХЛ)
Умеренный (У)
Тропический климат (Т)

Категория размещения:

1 - эксплуатация на открытом воздухе
2 - эксплуатация в помещениях с естественной вентиляцией
2.1 - для эксплуатации в качестве встроенных элементов внутри комплектных изделий , которые относятся к категориям размещения 1 или 2
4 - эксплуатация в помещениях с искусственным регулированием климата

Тиристор широко используется в различных областях:

Выпрямительные устройства: сварочные аппараты, зарядные устройства, источники питания, входные выпрямители
Тяговые подстанции и установки
Выпрямительные мосты
Регуляторы мощности
Зарядно-разрядные устройства
Источники бесперебойного питания (ИБП)
Прерыватели постоянного тока
Электросварка
Тяговый электропривод
Компенсация реактивной мощности
Преобразователи собственных нужд
Инверторы с высокой частотой переключения
Частотно-регулируемые приводы (ЧРП)
Импульсные источники питания
Системы индукционного нагрева
Высокочастотные преобразователи для возобновляемой энергетики (солнечные инверторы, ветроэнергетические установки)

Для эффективного отвода тепла рекомендуется использовать радиаторы, охладители или альтернативные системы охлаждения. При монтаже важно соблюдать усилие сжатия и, при необходимости, наносить теплопроводящие материалы типа КПТ-8 или аналоги, чтобы обеспечить максимальную производительность и долговечность устройства.
