Диод силовой быстродействующий (быстровосстанавливающийся) — это полупроводниковый прибор, предназначенный для выпрямления тока и работы в силовых схемах с повышенной частотой переключения. Его ключевая особенность — малое время обратного восстановления: при переходе от прямой проводимости к обратному напряжению диод быстро восстанавливает способность блокировать ток. Это позволяет уменьшить коммутационные потери и тепловую нагрузку на элементы преобразователя по сравнению с обычными выпрямительными диодами в аналогичных режимах.

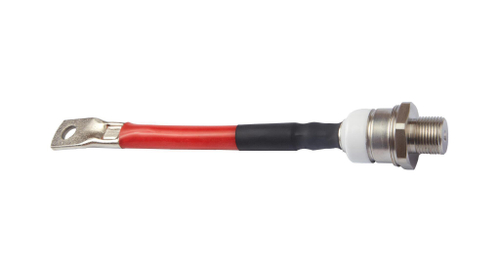

Быстровосстанавливающиеся диоды серии ДЧ применяются в инверторах, импульсных источниках питания, преобразователях частоты и цепях свободного хода индуктивной нагрузки. Они востребованы в промышленном оборудовании, где необходимо сочетание высокой токовой нагрузки и быстрого восстановления запирающих свойств. В ассортименте представлены серии ДЧ161, ДЧ343, ДЧ253 и ДЧ173.
Особенности:
Диапазон повторяющегося импульсного обратного напряжения (VRRM) — от 600 В до 4 500 В, в зависимости от модели.
Максимально допустимый средний прямой ток (IFAV) — от 250 А до 2 000 А, при предусмотренных технической документацией условиях охлаждения и форме тока.
Малое время обратного восстановления (trr) — определяет возможность применения в схемах с частыми переключениями; значение зависит от серии и группы быстродействия.
Штыревое и таблеточное исполнения — позволяют подобрать прибор под конструкцию силового узла и способ монтажа.
Преимущества:
Снижение потерь при переключении — быстрое обратное восстановление помогает уменьшить динамические потери в преобразовательной схеме.
Высокая токовая нагрузочная способность — возможность применения в мощных промышленных установках.
Эффективный теплоотвод — таблеточные приборы подходят для монтажа с двусторонним охлаждением, штыревые устанавливаются на охладитель резьбовым основанием.
Выбор по параметрам оборудования — различные номиналы тока, классы напряжения и исполнения позволяют подобрать диод для разработки, ремонта или модернизации силового преобразователя.
При выборе необходимо учитывать время обратного восстановления, рабочий ток, обратное напряжение и условия охлаждения. Допустимая частота переключения определяется характеристиками конкретного диода и режимом работы схемы.
