ДЧ161-250-12

Name: ДЧ161-250-12
SKU: ДЧ-0016125012
Availability: InStock

Нет в наличии

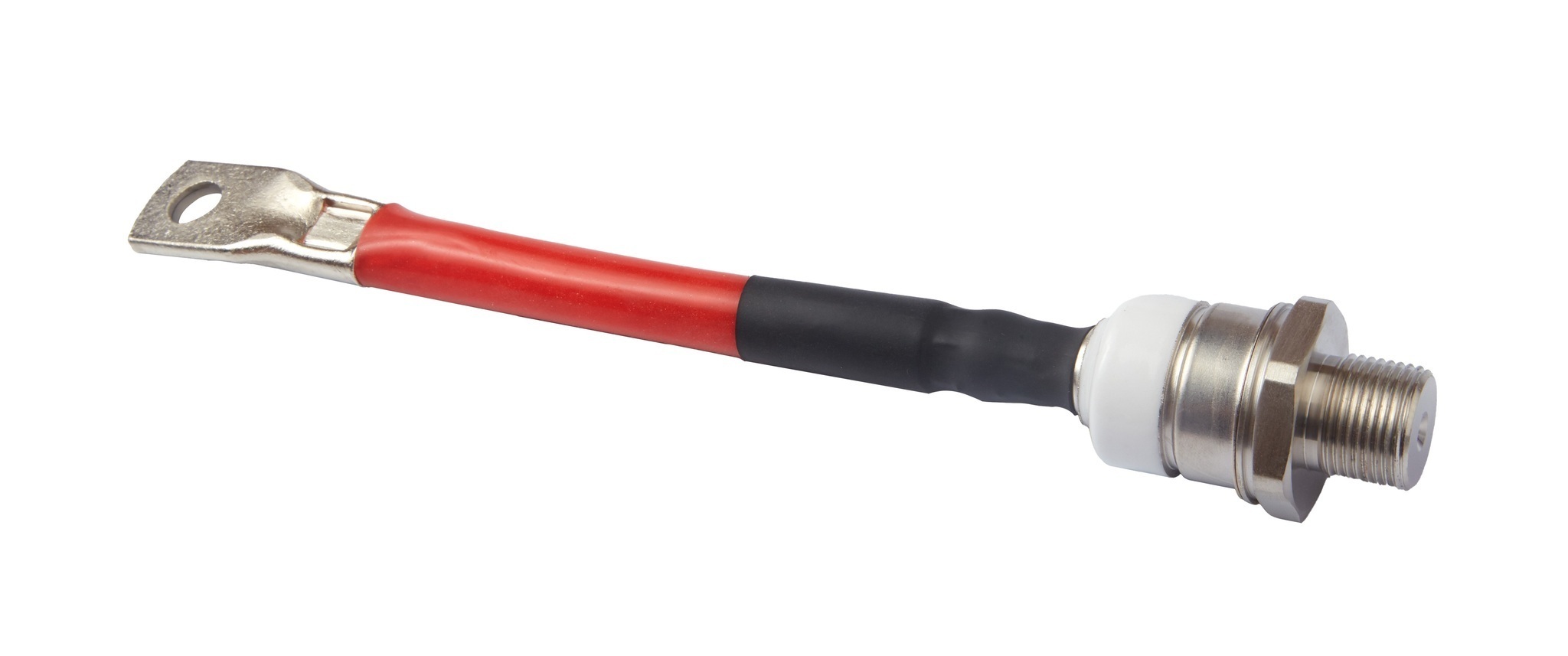

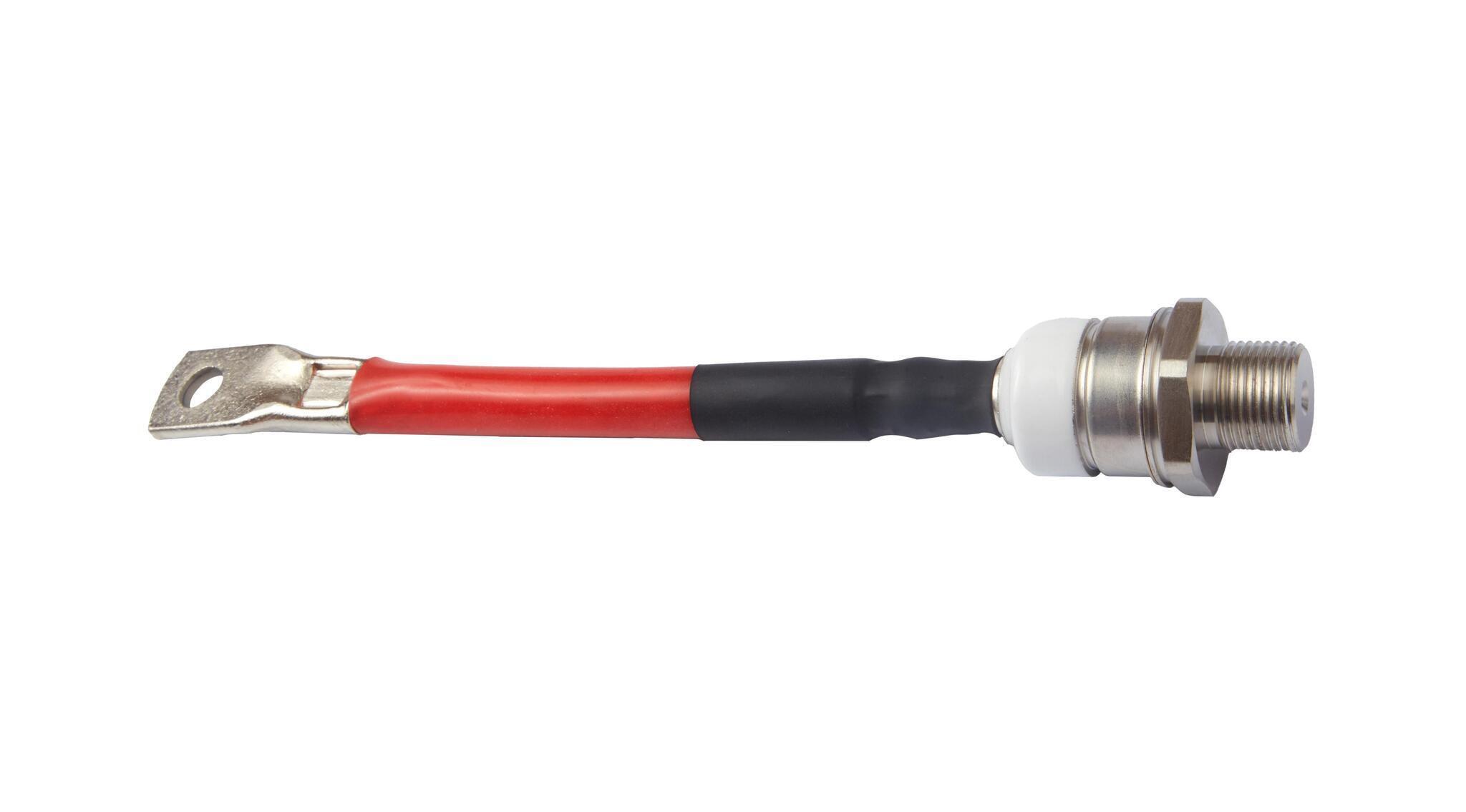

ДЧ161-250-12 —это силовой быстровосстанавливающийся диод, предназначенный для использования в высокочастотных схемах, где требуется минимальное время восстановления и высокая эффективность. Благодаря своим характеристикам он минимизирует потери на переключение и нагрев. Диод выполнен в надёжном штыревом корпусе — проверенной конструкции, зарекомендовавшей себя в самых жёстких эксплуатационных условиях. Такое исполнение обеспечивает высокую механическую прочность, упрощает монтаж и теплоотвод, а также гарантирует отличную электрическую проводимость и стабильность контактов.

Ключевые параметры:

Параметр	Значение	Обозначение
V_RRM	1200 В	Повторяющееся импульсное обратное напряжение
I _FAV	250 А	Средний прямой ток, макс
I_FSM	7000 А	Ударный ток, макс
V_F(TO)	1.2 В	Пороговое напряжение, макс
rT	1.07 мОм	Динамическое сопротивление, макс
V_FMпри 3.14xI_FAV	не более 2.20 В	Импульсное прямое напряжение
t_rr	5.0 мкс	Время обратного восстановления
T_jmax	150 ^oC	Температура p-n перехода
R_th(j-c)	0.15 ^oC/Вт	Тепловое сопротивление p-n переход-корпус
R_th(c-h)	0.05 ^oC/Вт	Тепловое сопротивление корпус-охладитель
F	20-30 кН	Крутящий момент
m	280 г	Масса

Маркировка расшифровывается следующим образом:

ДЧ161-250-12 УХЛ2

ДЧ — диод быстровосстанавливающийся

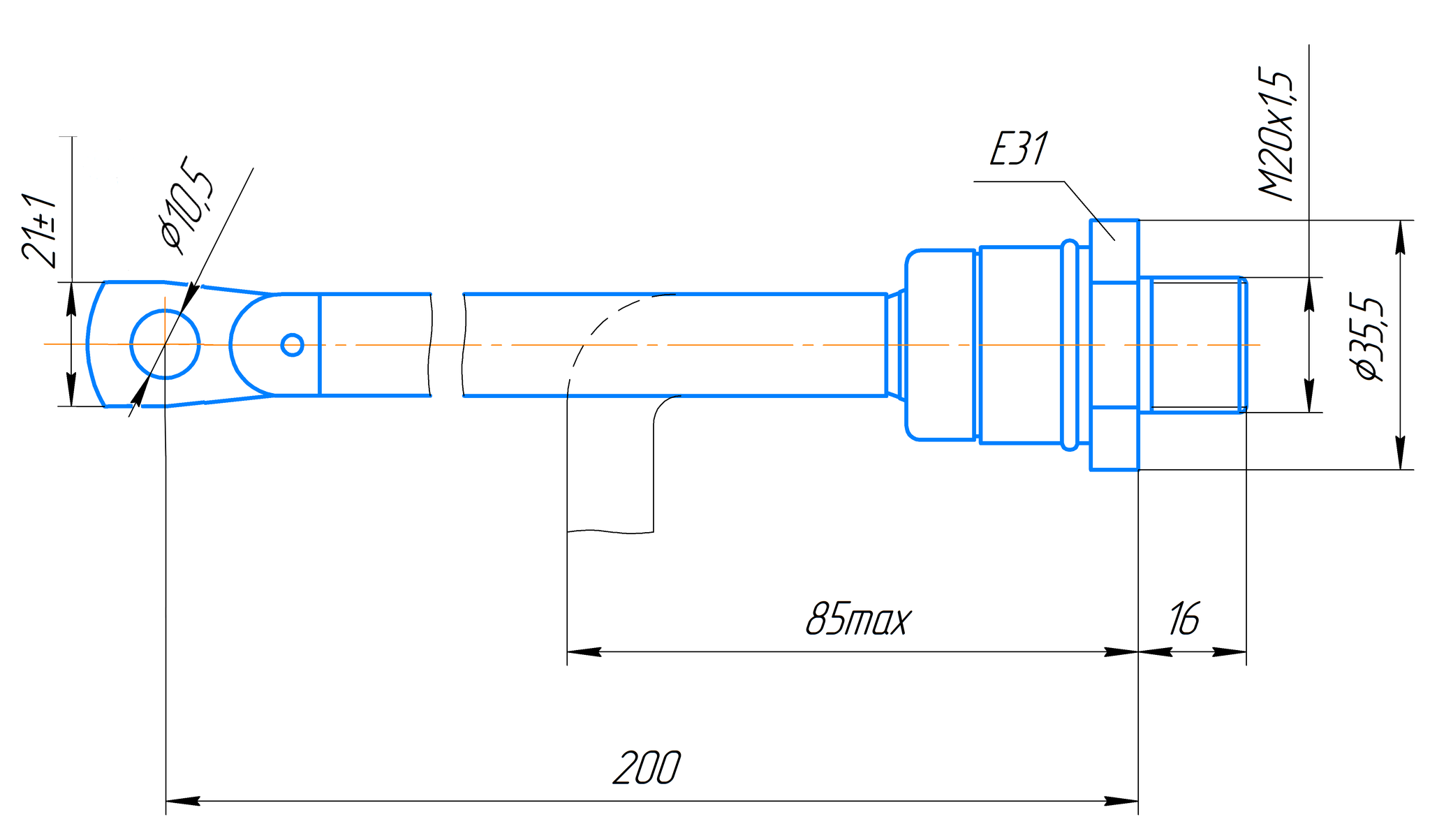

161 - корпус диода
250 - максимально допустимый средний прямой ток/номинальный ток, A
12 - класс по напряжению ( V_RRM , В / 100)
УХЛ2 - климатическое исполнение по ГОСТ 15150: УХЛ2, У2, Т2 и т.д.

Характеристики

Тип

диод быстровосстанавливающийся(ДЧ)

Напряжение номинальное , В

1200

Исполнение корпуса

штыревое

Ток номинальный, А

250

VF(TO), В

2025-01-01

Класс по напряжению

rT, мОм

2026-07-01

Вес, макс

280 г

Rth(j-c), °С/Вт

0.15

Tjmax,°С

150

trr, мкс

3.2, 4.0, 5.0

Описание

Характеристики

Описание

Диод рассчитан на работу в различных климатических условиях:

Умеренный и холодный климат (УХЛ)
Умеренный (У)
Тропический климат (Т)

Категория размещения:

1 - для эксплуатации на открытом воздухе
2 - эксплуатация в помещениях с естественной вентиляцией
2.1 - для эксплуатации в качестве встроенных элементов внутри комплектных изделий , которые относятся к категориям размещения 1 или 2
4 - эксплуатация в помещениях с искусственным регулированием климата

Полярность устройства легко определяется по маркировке на корпусе:

При прямой полярности основание диода является анодом , а жесткий вывод — катодом .
Если маркировка содержит букву «Х», полярность обратная: основание становится катодом, а вывод — анодом.

Диод ДЧ161-250 широко используется в различных областях:

Выпрямительные устройства: сварочные аппараты, зарядные устройства, источники питания, входные выпрямители.
Электрогенераторы
Тяговые подстанции и установки
Выпрямительные мосты
Зарядно-разрядные устройства
Источники бесперебойного питания (ИБП).
Устройства для предотвращение повреждений от коммутационных перенапряжений (ограничители, разрядники, защитные установки, стабилизаторы, фильтры)
Прерыватели постоянного тока
Работа в низковольтных цепях гальванических установок
Электросварка
Тяговый электропривод
Компенсация реактивной мощности
Преобразователи собственных нужд

Для эффективного отвода тепла рекомендуется использовать радиаторы, охладители или альтернативные системы охлаждения. При монтаже важно соблюдать крутящий момент и, при необходимости, наносить теплопроводящие материалы типа КПТ-8 или аналоги, чтобы обеспечить максимальную производительность и долговечность устройства.

Характеристики

Тип

диод быстровосстанавливающийся(ДЧ)

Напряжение номинальное , В

1200

Исполнение корпуса

штыревое

Ток номинальный, А

250

VF(TO), В

2025-01-01

Класс по напряжению

rT, мОм

2026-07-01

Вес, макс

280 г

Rth(j-c), °С/Вт

0.15

Tjmax,°С

150

trr, мкс

3.2, 4.0, 5.0
