ТЛ171-320-9

Name: ТЛ171-320-9
SKU: ТЛ-17132009
Availability: InStock

Нет в наличии

Тиристор ТЛ171-320-9 — лавинный силовой полупроводниковый прибор для коммутации и регулирования электрической нагрузки. Допустимые режимы лавинной нагрузки определяются паспортом прибора. Прибор предназначен для применения в промышленном оборудовании с частотой до 500 Гц.

Ключевые параметры:

Параметр	Значение	Обозначение
V_DRM / V_RRM	900 В	Повторяющееся импульсное напряжение в закрытом состоянии / повторяющееся импульсное обратное напряжение
I_TAV	320 А	Максимально допустимый средний ток в открытом состоянии
I_TSM	7500 А	Ударный ток в открытом состоянии, макс
V_T(TO)	0.90 В	Пороговое напряжение, макс
r_T	0.72 мОм	Динамическое сопротивление, макс
t_q	200 мкс	Время выключения, макс
*V_TMпри 3.14I_TAV**	не более 1.65 В	Импульсное прямое напряжение в открытом состоянии
P_RSM	40000 Вт	Ударная рассеиваемая мощность в обратном непроводящем состоянии
T_jmax	140 °C	Максимальная температура перехода
R_th(j-c)	0.085 °C/Вт	Тепловое сопротивление переход–корпус
R_th(c-h)	0.03 °C/Вт	Тепловое сопротивление корпус–охладитель
M_d	25.0-35.0 Нм	Крутящий момент
m	465 г	Масса

Маркировка расшифровывается следующим образом:

ТЛ171-320-9 УХЛ2

ТЛ — тиристор лавинный
171 — тип тиристора
320 — номинальный ток согласно обозначению прибора, А
9 — класс по напряжению (900 В)
УХЛ2 — пример климатического исполнения. Фактическое исполнение определяется заказом и паспортом.

Характеристики

Тип

тиристор лавинный (ТЛ)

Напряжение номинальное , В

900

Исполнение корпуса

штыревое

Ток номинальный, А

320

Класс по напряжению

Вес, макс

465 г

Tjmax,°С

140

Корпус

ККТШ-71

Технические условия

ТУ 26.11.21-1Т.1-36557511-16

Описание

Характеристики

Описание

Климатическое исполнение и категория размещения определяются заказанной модификацией и паспортом прибора.

В обозначении могут использоваться:

УХЛ — умеренный и холодный климат;
У — умеренный климат;
Т — тропический климат.

Тиристор имеет анод, катод и управляющий электрод. Управляющий импульс переводит прибор в открытое состояние. Для выключения обычного тиристора необходимо обеспечить условия коммутации и восстановления его блокирующей способности.

Тиристоры этого типа применяются в силовой электронике:

Управляемые выпрямители.
Регуляторы мощности.
Силовые преобразователи с предусмотренными режимами лавинной нагрузки.

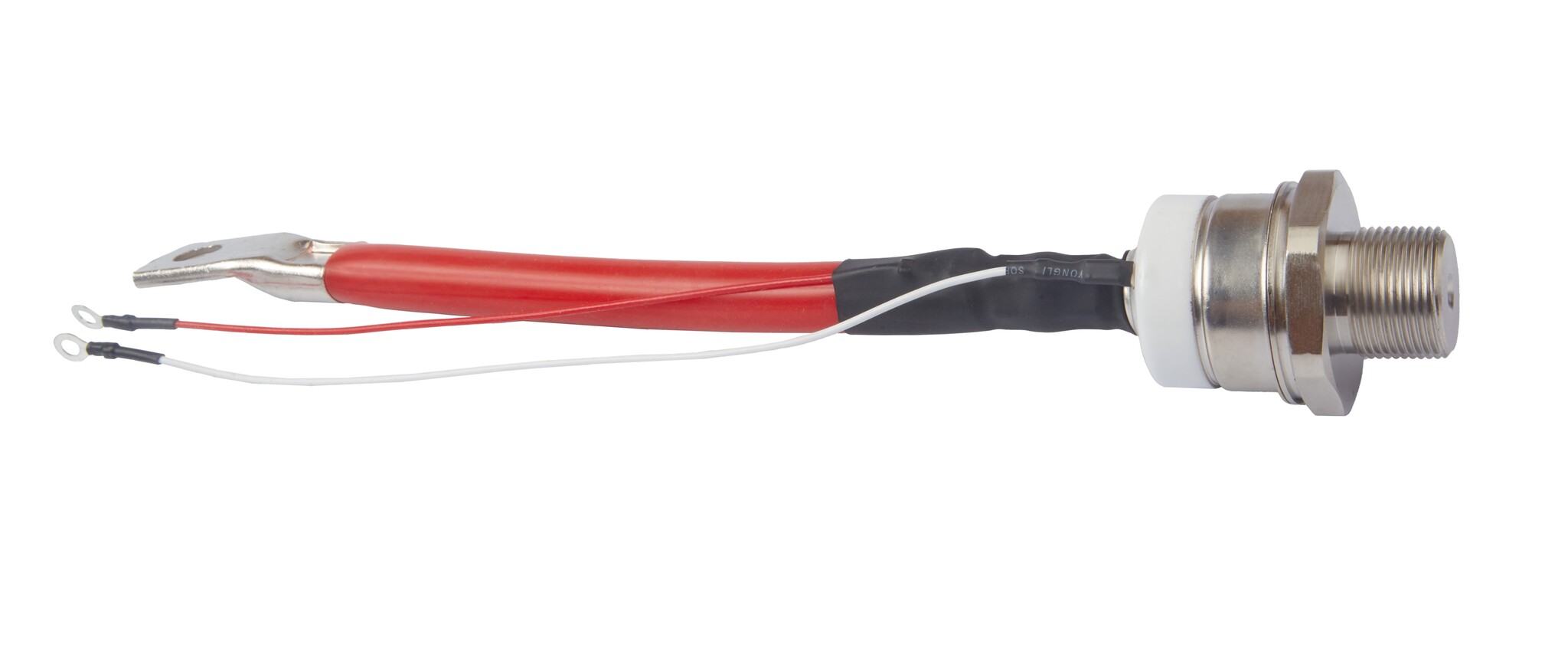

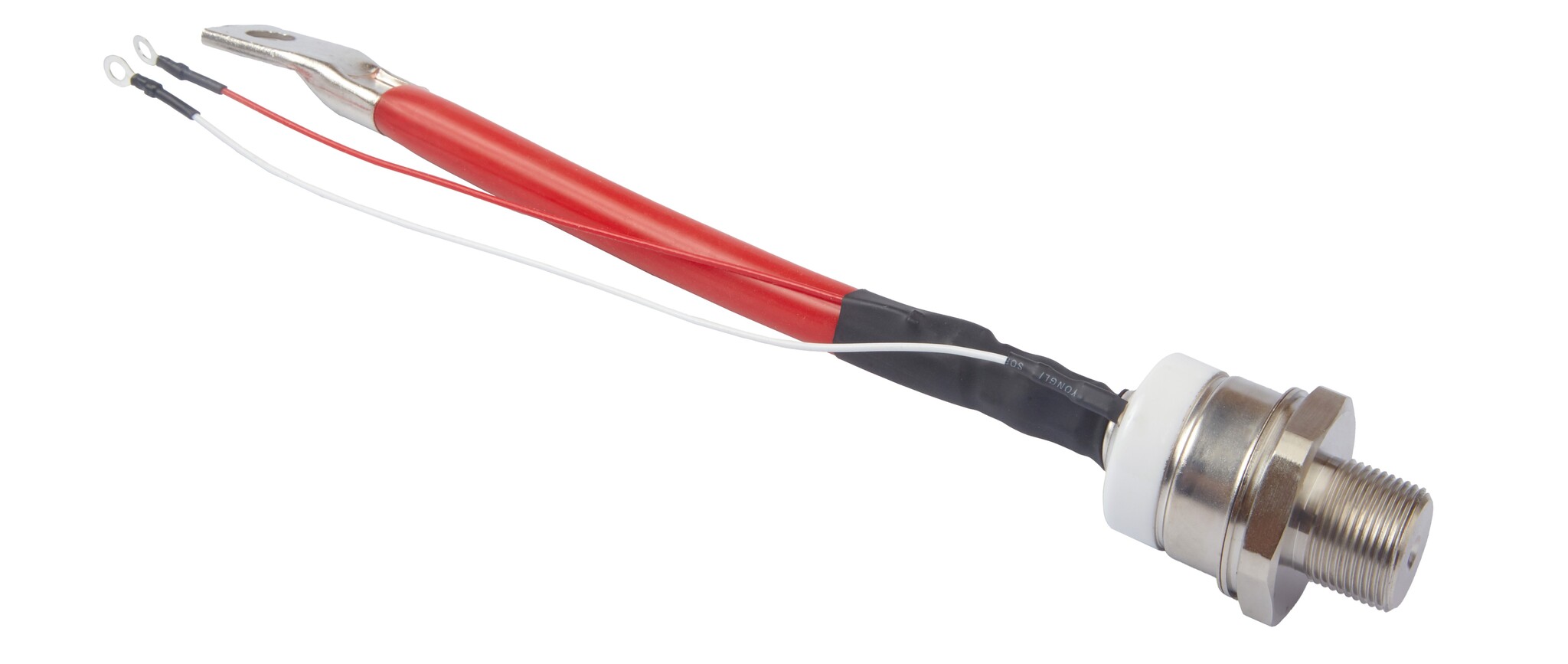

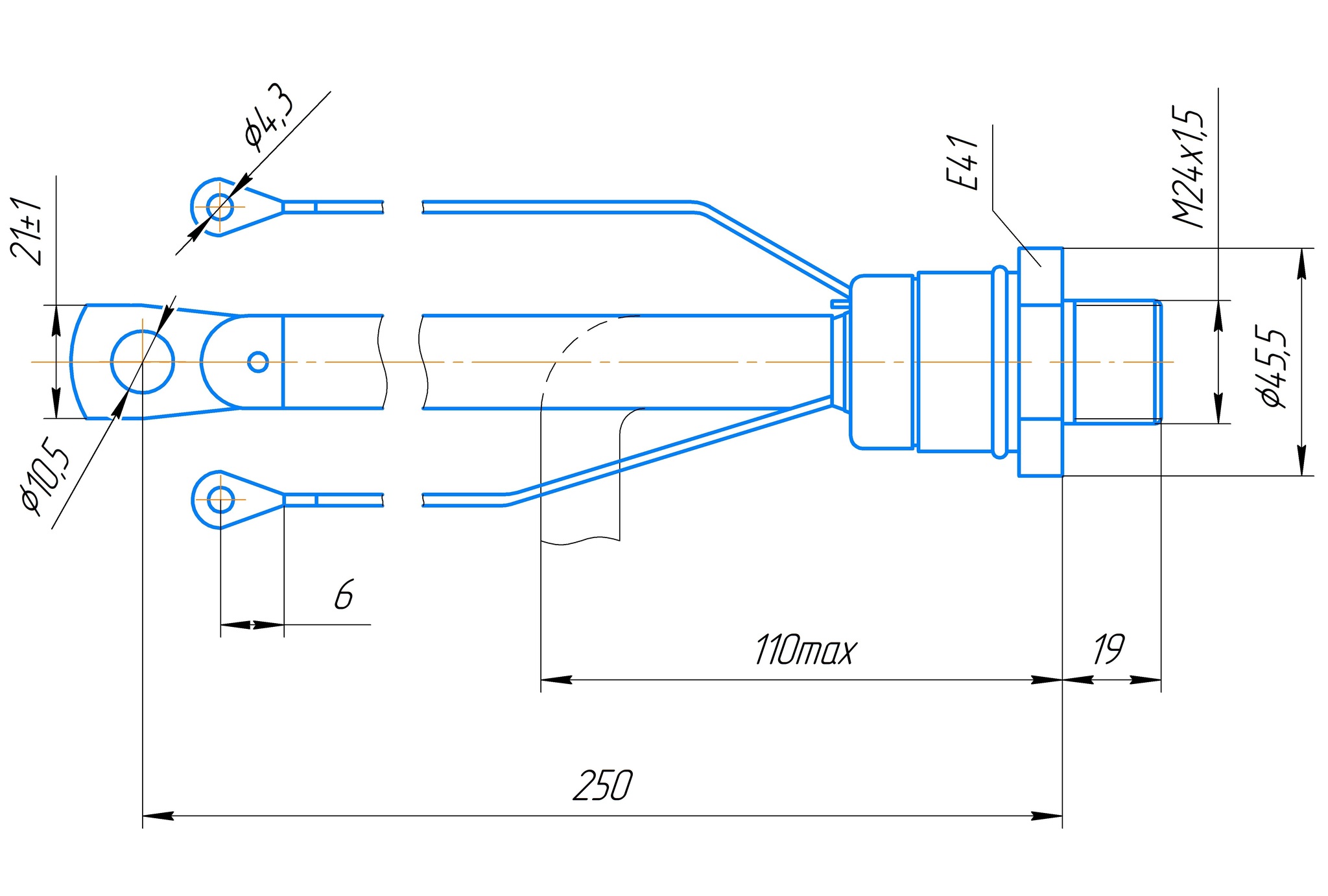

Тиристор выполнен в штыревом корпусе. Резьбовое крепление обеспечивает монтаж на охладителе и тепловой контакт с его поверхностью. При установке необходимо соблюдать указанный изготовителем момент затяжки. Для отвода тепла используют охладитель, рассчитанный на рабочие потери и условия эксплуатации. Применение теплопроводящих материалов и подготовка контактных поверхностей должны соответствовать инструкции изготовителя.
