ТБИ543-630-14

Name: ТБИ543-630-14
SKU: ТБИ-54363014
Availability: InStock

Нет в наличии

Тиристор ТБИ543-630-14 — быстродействующий частотно-импульсный силовой полупроводниковый прибор для коммутации и управления электрической нагрузкой. Рабочий режим выбирают с учётом времени выключения, параметров управления и условий охлаждения.

Усилие сжатия F: 14-16 кН.

Ключевые параметры:

Параметр	Значение	Обозначение
V_DRM / V_RRM	1400 В	Повторяющееся импульсное напряжение в закрытом состоянии / повторяющееся импульсное обратное напряжение
I_TAV	630 А	Максимально допустимый средний ток в открытом состоянии
I_TSM	13000 А	Ударный ток в открытом состоянии, макс
V_T(TO)	1.39 В	Пороговое напряжение, макс
r_T	0.50 мОм	Динамическое сопротивление, макс
t_q	16.0, 20.0, 25.0, 32.0 мкс	Время выключения, макс
(di_t/dt)_crit (f=50 Hz)	1000 А/мкс	Критическая скорость нарастания тока в открытом состоянии
(dU_d/dt)_crit	1600 В/мкс	Критическая скорость нарастания напряжения в закрытом состоянии
*V_TMпри 3.14I_TAV**	не более 2.40 В	Импульсное прямое напряжение в открытом состоянии
T_jmax	125 °C	Максимальная температура перехода
R_th(j-c)	0.03 °C/Вт	Тепловое сопротивление переход–корпус
R_th(c-h)	0.006 °C/Вт	Тепловое сопротивление корпус–охладитель
F	14-16 кН	Усилие сжатия
m	240 г	Масса

Маркировка расшифровывается следующим образом:

ТБИ543-630-14 УХЛ2

ТБИ — тиристор быстродействующий частотно-импульсный
543 — тип тиристора
630 — номинальный ток согласно обозначению прибора, А
14 — класс по напряжению (1400 В)
УХЛ2 — пример климатического исполнения. Фактическое исполнение определяется заказом и паспортом.

Характеристики

Тип

Тиристор быстродействующий частотно-импульсный (ТБИ)

Напряжение номинальное , В

1400

Исполнение корпуса

таблеточное

Ток номинальный, А

630

Класс по напряжению

Вес, макс

240 г

Tjmax,°С

125

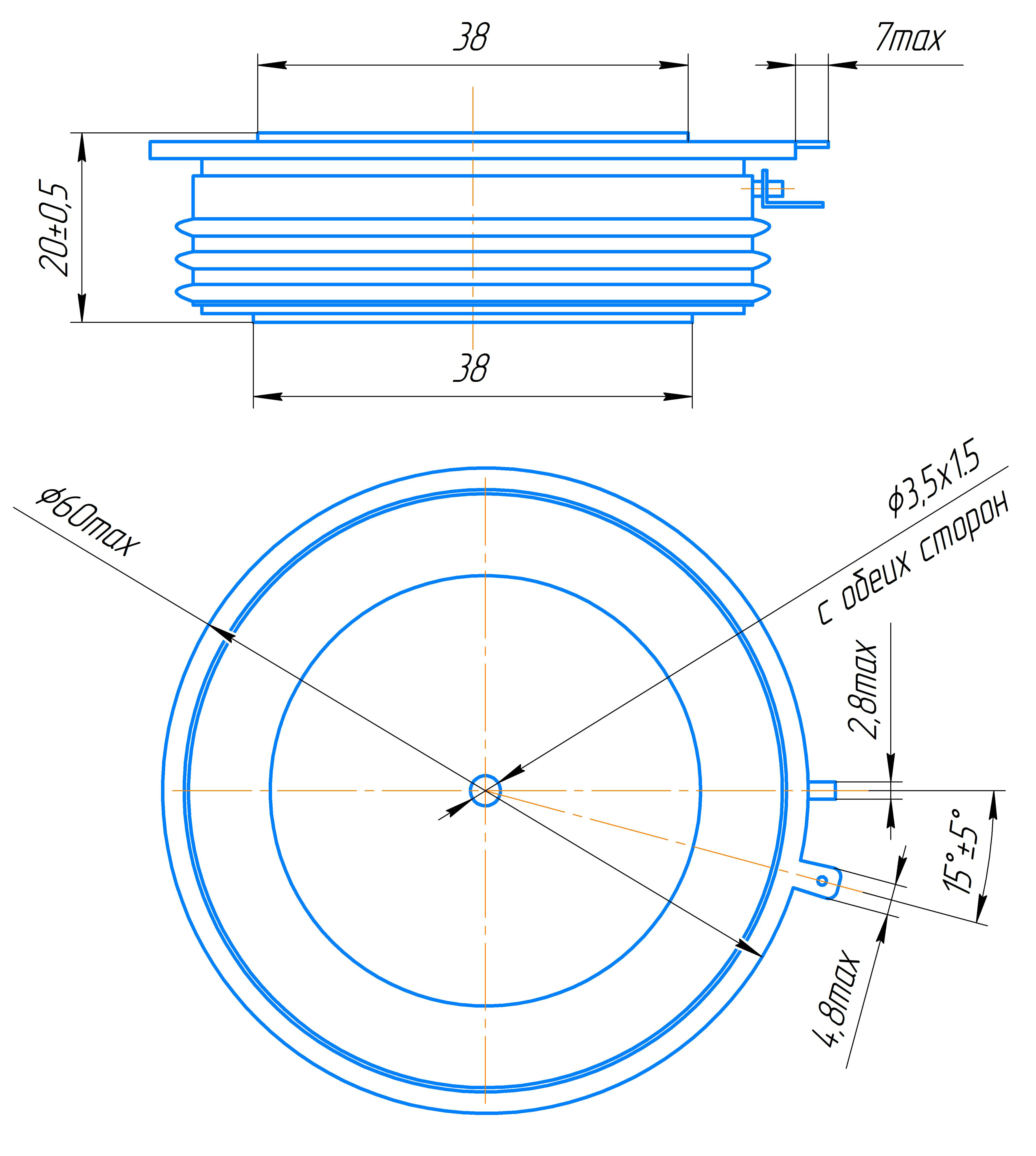

Корпус

ККТТ-43.20

Технические условия

ТУ 26.11.21-1Т.3-36557511-16

Описание

Характеристики

Описание

Климатическое исполнение и категория размещения определяются заказанной модификацией и паспортом прибора.

В обозначении могут использоваться:

УХЛ — умеренный и холодный климат;
У — умеренный климат;
Т — тропический климат.

Тиристор имеет анод, катод и управляющий электрод. Управляющий импульс переводит прибор в открытое состояние. Для выключения обычного тиристора необходимо обеспечить условия коммутации и восстановления его блокирующей способности.

Тиристоры этого типа применяются в силовой электронике:

Частотно-импульсные преобразователи.
Коммутационные узлы силовой электроники.
Преобразовательное оборудование с заданными условиями выключения.

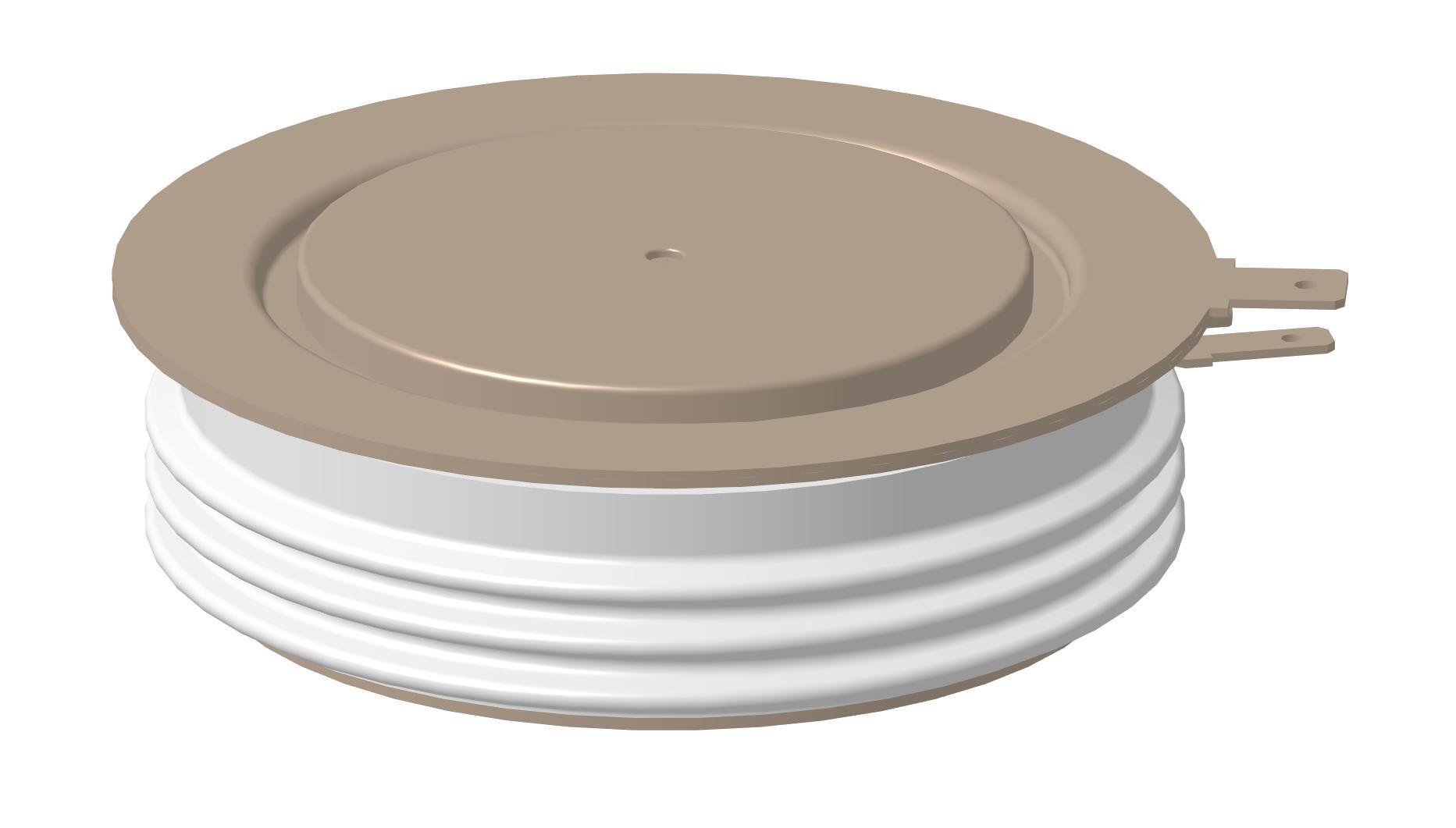

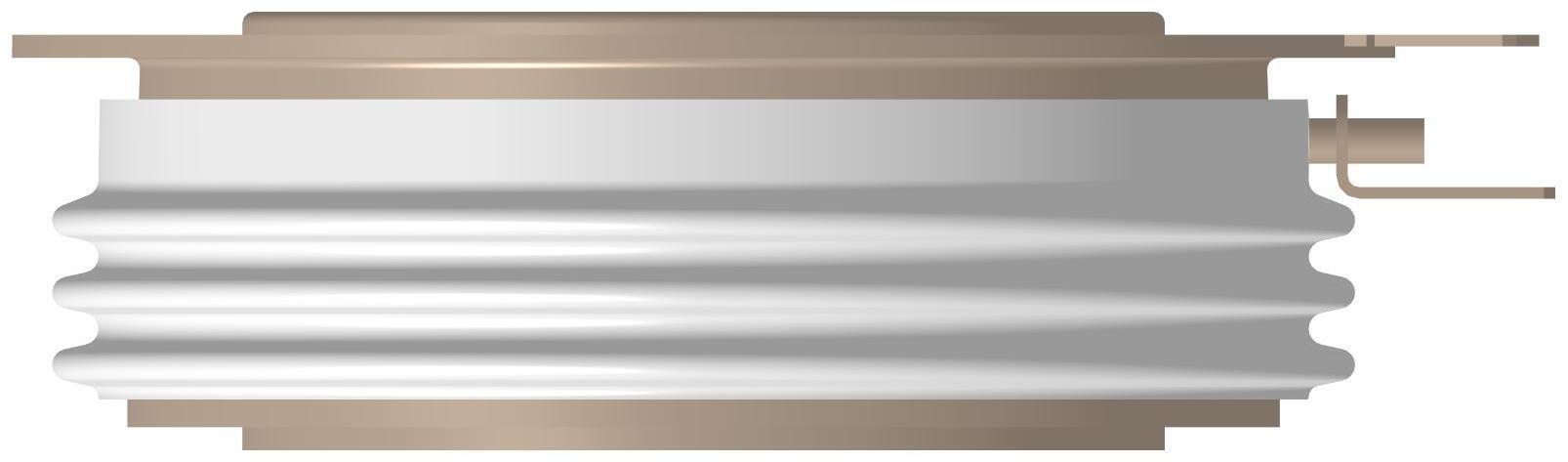

Тиристор выполнен в таблеточном корпусе с прижимными силовыми контактами. Конструкция позволяет применять двухстороннее охлаждение. При монтаже необходимо обеспечить соосность контактных поверхностей и установленное изготовителем усилие сжатия. Для отвода тепла используют охладитель, рассчитанный на рабочие потери и условия эксплуатации. Применение теплопроводящих материалов и подготовка контактных поверхностей должны соответствовать инструкции изготовителя.

Усилие сжатия F: 14-16 кН.
