ТБИ373-2000-24

Name: ТБИ373-2000-24
SKU: ТБИ-373200024
Availability: InStock

Нет в наличии

Тиристор ТБИ373-2000-24 — быстродействующий частотно-импульсный силовой полупроводниковый прибор для коммутации и управления электрической нагрузкой. Рабочий режим выбирают с учётом времени выключения, параметров управления и условий охлаждения.

Усилие сжатия F: 40-50 кН.

Ключевые параметры:

Параметр	Значение	Обозначение
V_DRM / V_RRM	2400 В	Повторяющееся импульсное напряжение в закрытом состоянии / повторяющееся импульсное обратное напряжение
I_TAV	2000 А	Максимально допустимый средний ток в открытом состоянии
I_TSM	52000 А	Ударный ток в открытом состоянии, макс
V_T(TO)	1.26 В	Пороговое напряжение, макс
r_T	0.15 мОм	Динамическое сопротивление, макс
t_q	40.0, 50.0, 63.0 мкс	Время выключения, макс
(di_t/dt)_crit (f=50 Hz)	1250 А/мкс	Критическая скорость нарастания тока в открытом состоянии
(dU_d/dt)_crit	1600 В/мкс	Критическая скорость нарастания напряжения в закрытом состоянии
*V_TMпри 3.14I_TAV**	не более 2.15 В	Импульсное прямое напряжение в открытом состоянии
T_jmax	125 °C	Максимальная температура перехода
R_th(j-c)	0.01 °C/Вт	Тепловое сопротивление переход–корпус
R_th(c-h)	0.002 °C/Вт	Тепловое сопротивление корпус–охладитель
F	40-50 кН	Усилие сжатия
m	1600 г	Масса

Маркировка расшифровывается следующим образом:

ТБИ373-2000-24 УХЛ2

ТБИ — тиристор быстродействующий частотно-импульсный
373 — тип тиристора
2000 — номинальный ток согласно обозначению прибора, А
24 — класс по напряжению (2400 В)
УХЛ2 — пример климатического исполнения. Фактическое исполнение определяется заказом и паспортом.

Характеристики

Тип

Тиристор быстродействующий частотно-импульсный (ТБИ)

Напряжение номинальное , В

2400

Исполнение корпуса

таблеточное

Ток номинальный, А

2000

Класс по напряжению

Вес, макс

1600 г

Tjmax,°С

125

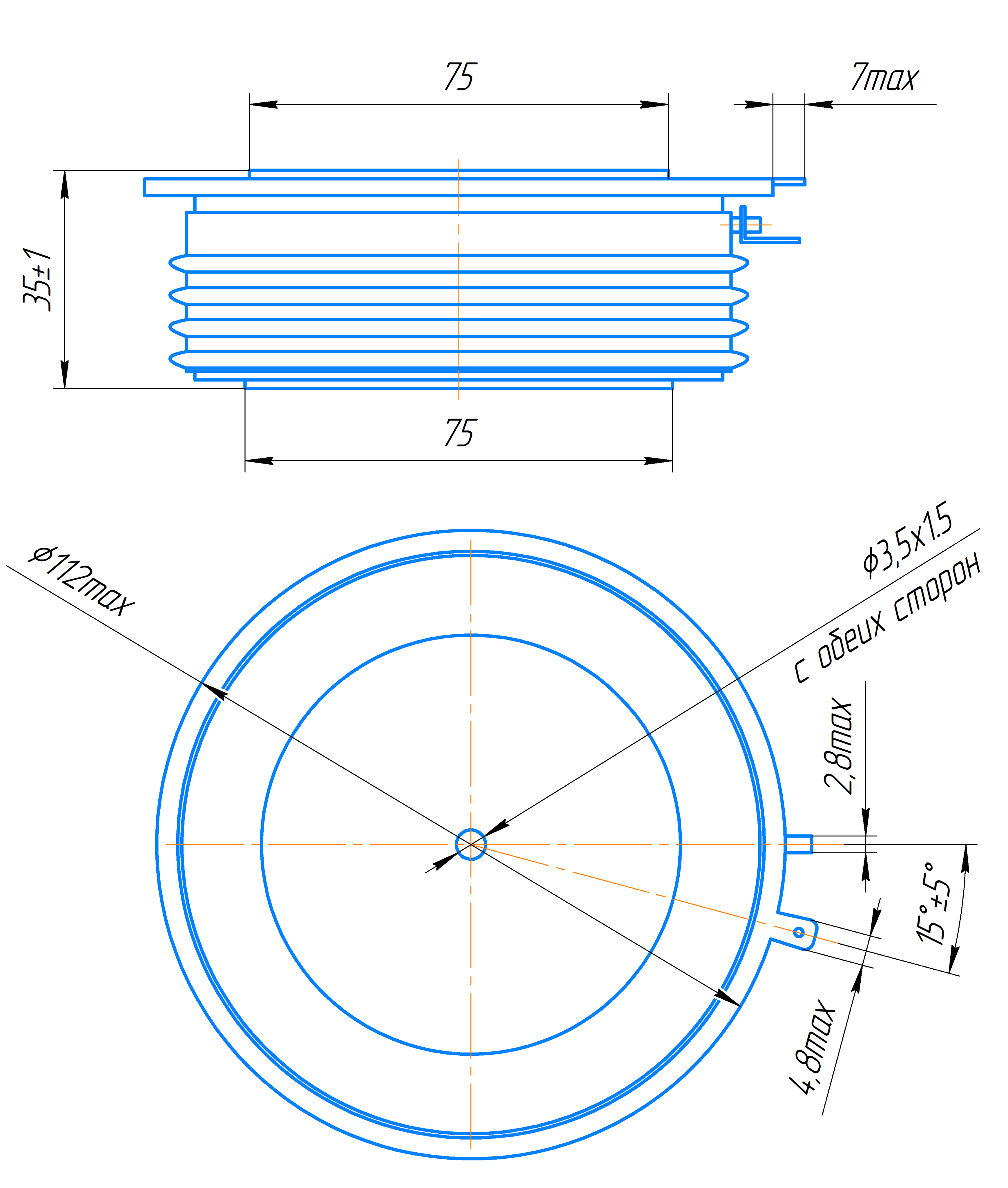

Корпус

ККТТ-73.35

Технические условия

ТУ 26.11.21-1Т.3-36557511-16

Описание

Характеристики

Описание

Климатическое исполнение и категория размещения определяются заказанной модификацией и паспортом прибора.

В обозначении могут использоваться:

УХЛ — умеренный и холодный климат;
У — умеренный климат;
Т — тропический климат.

Тиристор имеет анод, катод и управляющий электрод. Управляющий импульс переводит прибор в открытое состояние. Для выключения обычного тиристора необходимо обеспечить условия коммутации и восстановления его блокирующей способности.

Тиристоры этого типа применяются в силовой электронике:

Частотно-импульсные преобразователи.
Коммутационные узлы силовой электроники.
Преобразовательное оборудование с заданными условиями выключения.

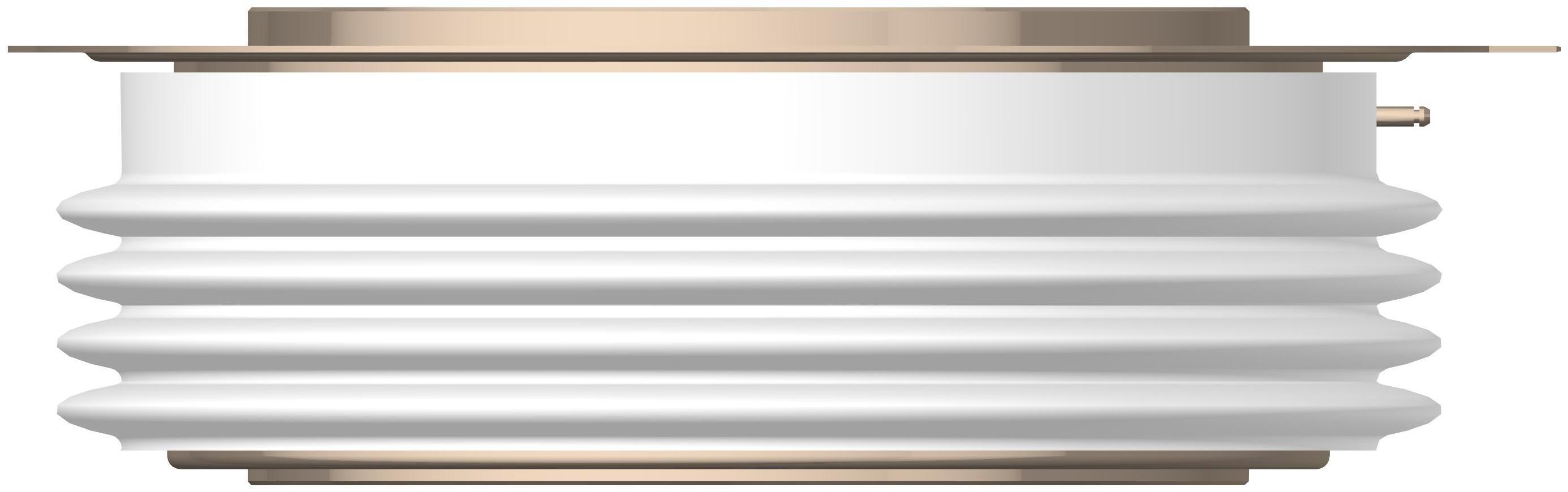

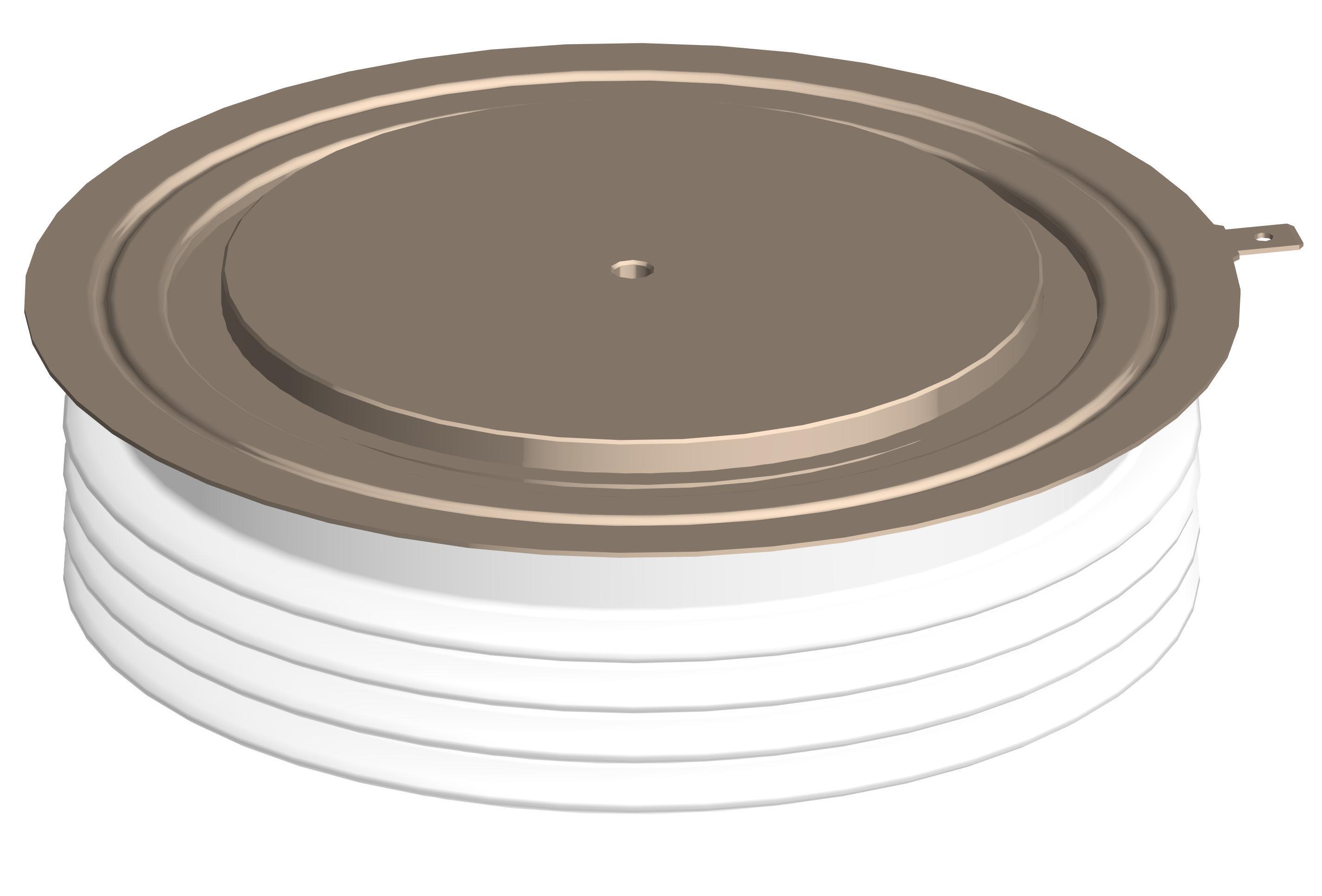

Тиристор выполнен в таблеточном корпусе с прижимными силовыми контактами. Конструкция позволяет применять двухстороннее охлаждение. При монтаже необходимо обеспечить соосность контактных поверхностей и установленное изготовителем усилие сжатия. Для отвода тепла используют охладитель, рассчитанный на рабочие потери и условия эксплуатации. Применение теплопроводящих материалов и подготовка контактных поверхностей должны соответствовать инструкции изготовителя.

Усилие сжатия F: 40-50 кН.
