Т743-320-46

Name: Т743-320-46
SKU: Т-0074332046
Availability: InStock

Нет в наличии

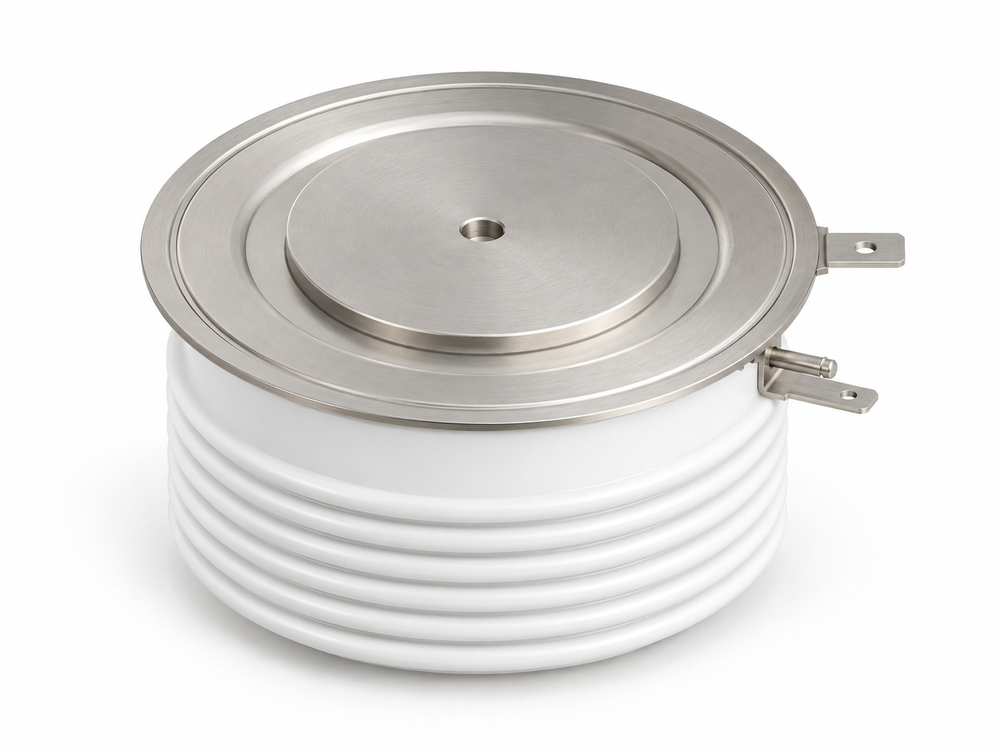

Тиристор Т743-320-46 — это полупроводниковый прибор, который выполняет роль управляемого электронного ключа. Прибор предназначен для применения в промышленном оборудовании с частотой до 500 Гц.

Усилие сжатия F: 14-16 кН.

Ключевые параметры:

Параметр	Значение	Обозначение
V_DRM / V_RRM	4600 В	Повторяющееся импульсное напряжение в закрытом состоянии / повторяющееся импульсное обратное напряжение
I_TAV	320 А	Максимально допустимый средний ток в открытом состоянии
T_c при I_TAV	79 °C	Температура корпуса при указанном среднем токе
U_TM	2,6 В	Максимальное напряжение в открытом состоянии при указанном токе измерения
I_TM	1400 А	Ток измерения напряжения в открытом состоянии
T_jmax	125 °C	Максимальная температура перехода
R_th(j-c)	0,045 °C/Вт	Тепловое сопротивление переход–корпус
Класс по напряжению	46	Класс повторяющегося импульсного напряжения
F	14-16 кН	Усилие сжатия

Данная модификация соответствует классу 46 (4600 В) и входит в диапазон напряжений базового исполнения 4600–6500 В.

Маркировка расшифровывается следующим образом:

Т743-320-46 УХЛ2

Т — тиристор низкочастотный
743 — тип тиристора
320 — номинальный ток согласно обозначению прибора, А
46 — класс по напряжению (4600 В)
УХЛ2 — пример климатического исполнения. Фактическое исполнение определяется заказом и паспортом.

Характеристики

Тип

тиристор низкочастотный (Т)

Напряжение номинальное , В

4600

Исполнение корпуса

таблеточное

Ток номинальный, А

320

Класс по напряжению

Tjmax,°С

125

Корпус

ККТТ-43.35

Технические условия

ТУ 26.11.21-1Т.3-36557511-16

Описание

Характеристики

Описание

Климатическое исполнение и категория размещения определяются заказанной модификацией и паспортом прибора.

В обозначении могут использоваться:

УХЛ — умеренный и холодный климат;
У — умеренный климат;
Т — тропический климат.

Тиристор имеет анод, катод и управляющий электрод. Управляющий импульс переводит прибор в открытое состояние. Для выключения обычного тиристора необходимо обеспечить условия коммутации и восстановления его блокирующей способности.

Тиристоры этого типа применяются в силовой электронике:

Управляемые и полууправляемые выпрямители.
Регуляторы мощности и промышленные нагревательные установки.
Устройства плавного пуска и системы управления электроприводами.
Преобразовательное и сварочное оборудование.

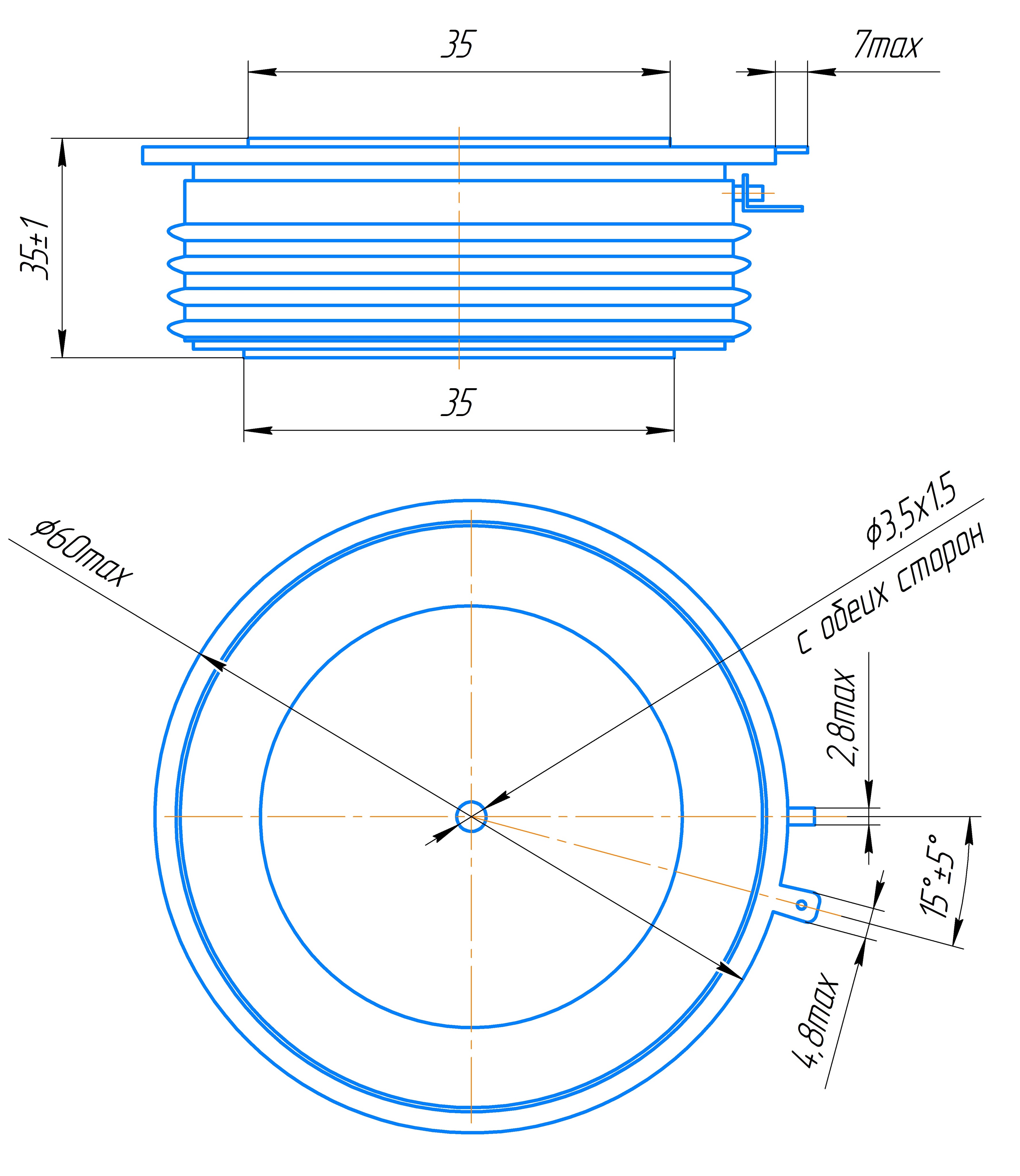

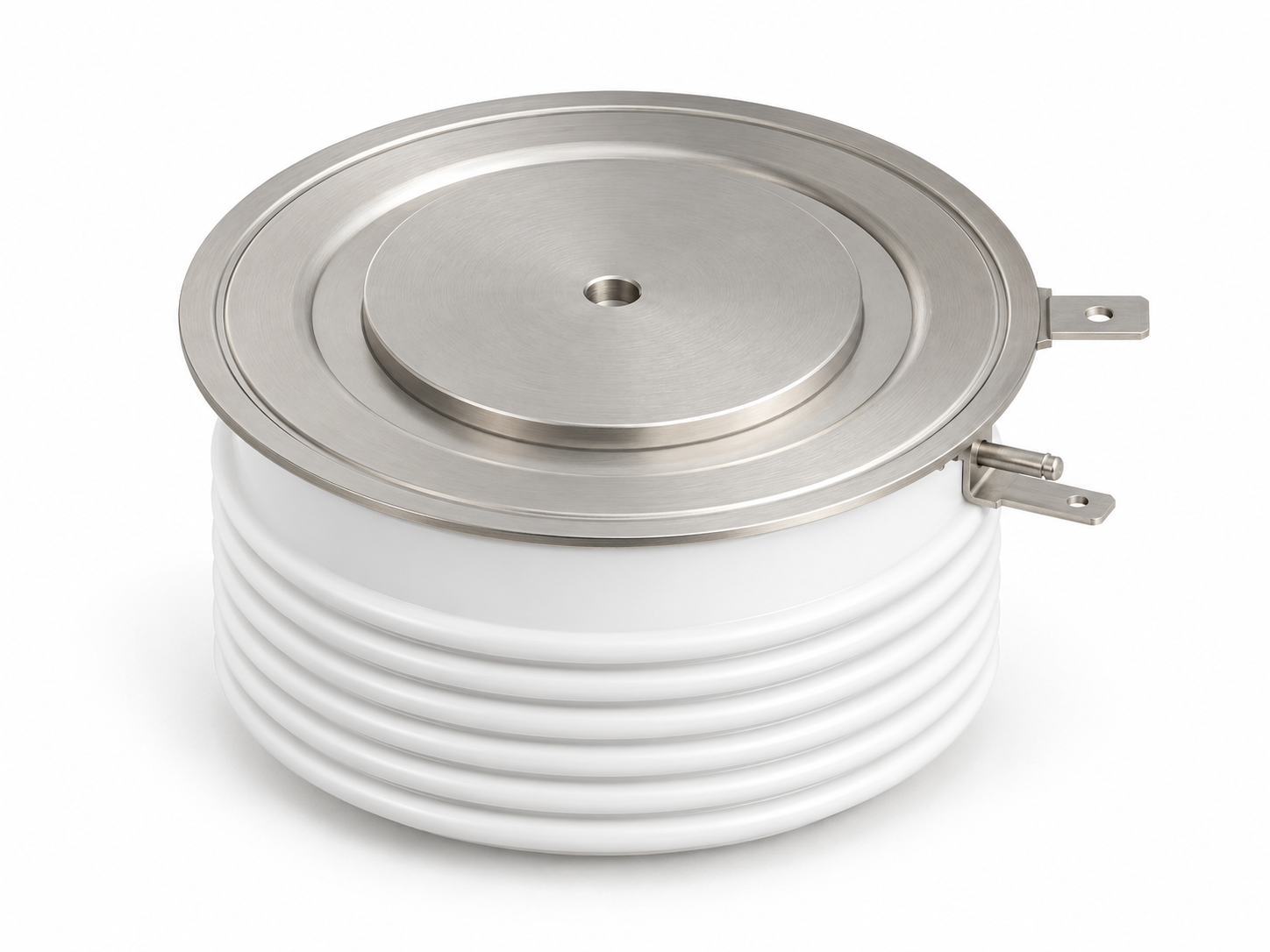

Тиристор выполнен в таблеточном корпусе с прижимными силовыми контактами. Конструкция позволяет применять двухстороннее охлаждение. При монтаже необходимо обеспечить соосность контактных поверхностей и установленное изготовителем усилие сжатия. Для отвода тепла используют охладитель, рассчитанный на рабочие потери и условия эксплуатации. Применение теплопроводящих материалов и подготовка контактных поверхностей должны соответствовать инструкции изготовителя.

Усилие сжатия F: 14-16 кН.
