Тиристор Т333-320-28 — это полупроводниковый прибор, который выполняет роль управляемого электронного ключа. Прибор предназначен для применения в промышленном оборудовании с частотой до 500 Гц.

Усилие сжатия F: 9-11 кН.

Ключевые параметры:

Параметр	Значение	Обозначение
V_DRM / V_RRM	2800 В	Повторяющееся импульсное напряжение в закрытом состоянии / повторяющееся импульсное обратное напряжение
I_TAV	320 А	Максимально допустимый средний ток в открытом состоянии
I_TSM	7500 А	Ударный ток в открытом состоянии, макс
V_T(TO)	0.98 В	Пороговое напряжение, макс
r_T	1.07 мОм	Динамическое сопротивление, макс
t_q	400 мкс	Время выключения, макс
(di_t/dt)_crit (f=50 Hz)	630 А/мкс	Критическая скорость нарастания тока в открытом состоянии
(dU_d/dt)_crit	2500 В/мкс	Критическая скорость нарастания напряжения в закрытом состоянии
*V_TMпри 3.14I_TAV**	не более 1.90 В	Импульсное прямое напряжение в открытом состоянии
T_jmax	125 °C	Максимальная температура перехода
R_th(j-c)	0.040 °C/Вт	Тепловое сопротивление переход–корпус
R_th(c-h)	0.008 °C/Вт	Тепловое сопротивление корпус–охладитель
F	9-11 кН	Усилие сжатия
m	100 г	Масса

Маркировка расшифровывается следующим образом:

Т333-320-28 УХЛ2

Т — тиристор низкочастотный
333 — тип тиристора
320 — номинальный ток согласно обозначению прибора, А
28 — класс по напряжению (2800 В)
УХЛ2 — пример климатического исполнения. Фактическое исполнение определяется заказом и паспортом.

Характеристики

Тип

тиристор низкочастотный (Т)

Напряжение номинальное , В

2800

Исполнение корпуса

таблеточное

Ток номинальный, А

320

Класс по напряжению

Вес, макс

100 г

Tjmax,°С

125

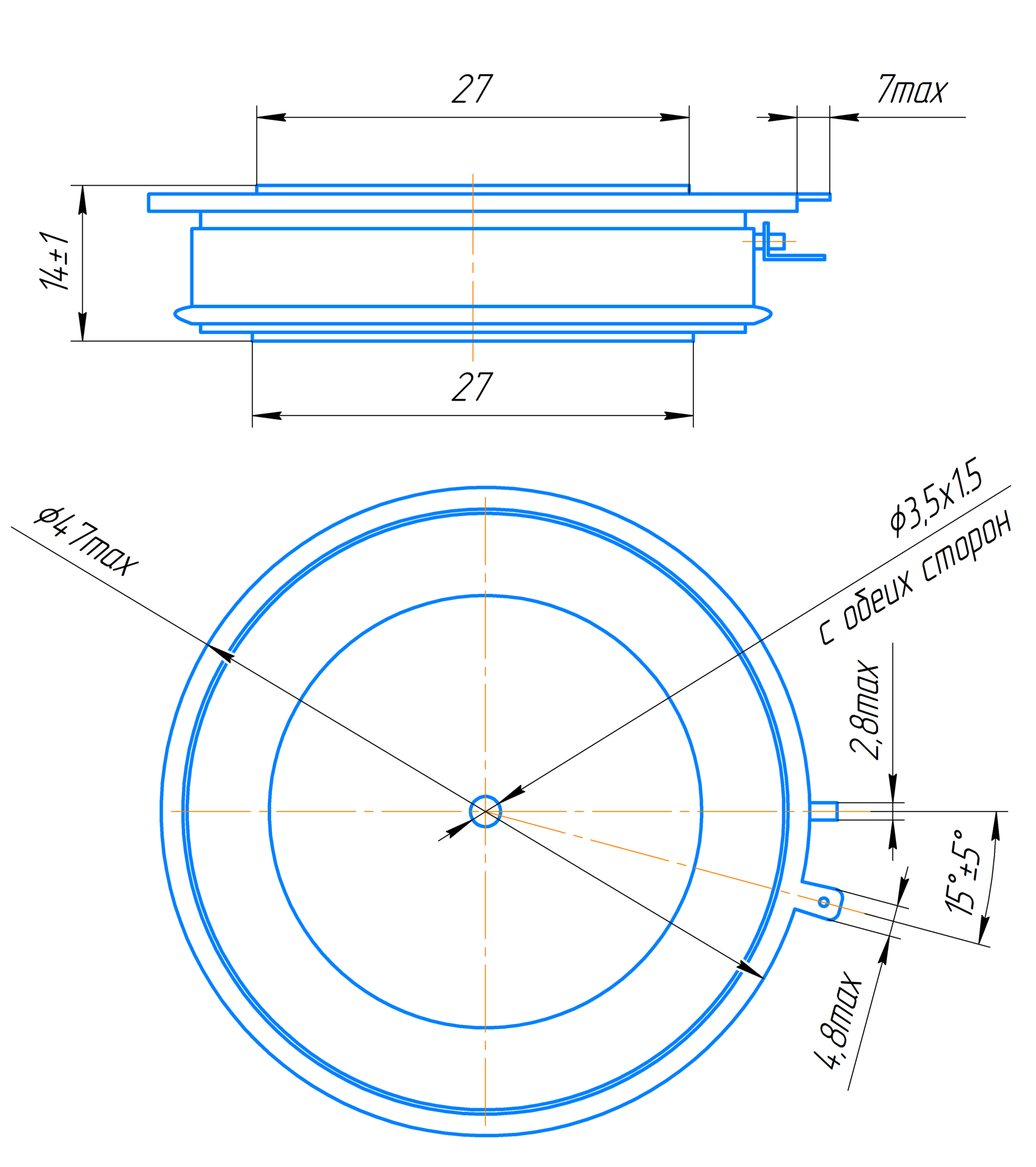

Корпус

ККТТ-33.14

Технические условия

ТУ 26.11.21-1Т.3-36557511-16

Описание

Характеристики

Описание

Климатическое исполнение и категория размещения определяются заказанной модификацией и паспортом прибора.

В обозначении могут использоваться:

УХЛ — умеренный и холодный климат;
У — умеренный климат;
Т — тропический климат.

Тиристор имеет анод, катод и управляющий электрод. Управляющий импульс переводит прибор в открытое состояние. Для выключения обычного тиристора необходимо обеспечить условия коммутации и восстановления его блокирующей способности.

Тиристоры этого типа применяются в силовой электронике:

Управляемые и полууправляемые выпрямители.
Регуляторы мощности и промышленные нагревательные установки.
Устройства плавного пуска и системы управления электроприводами.
Преобразовательное и сварочное оборудование.

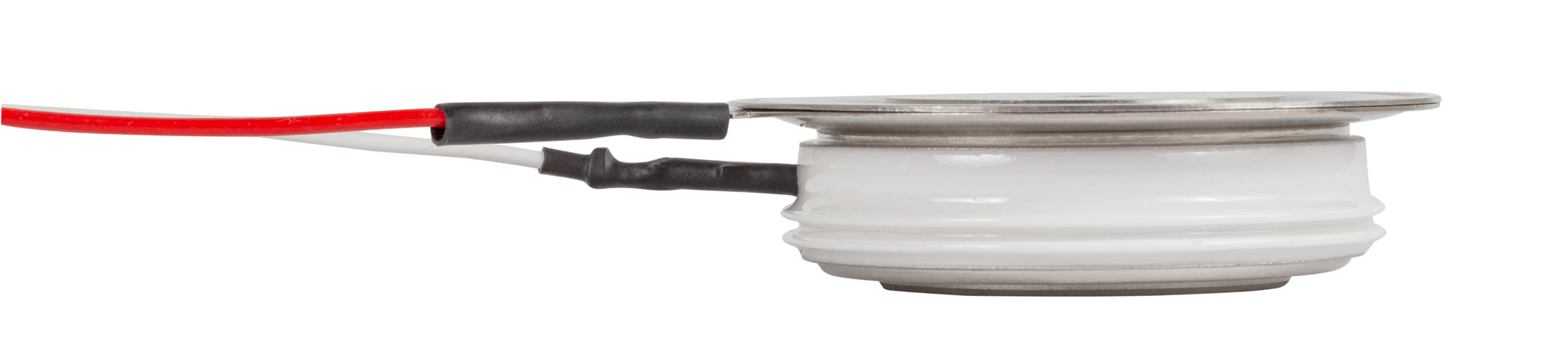

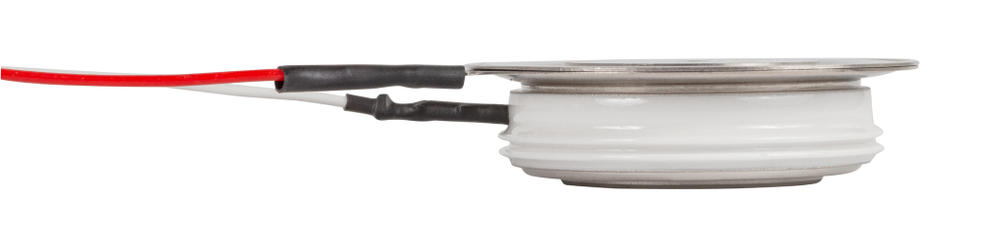

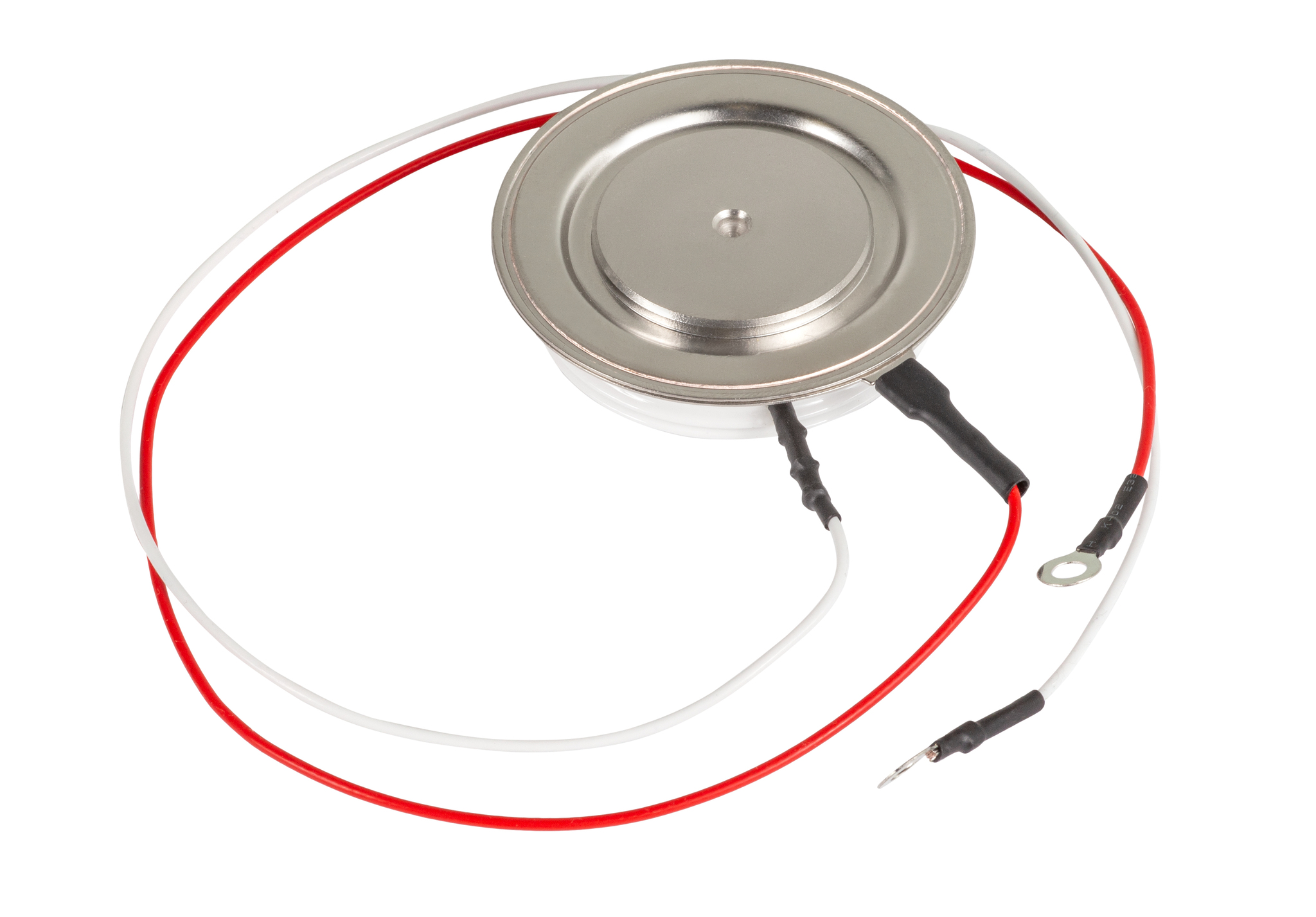

Тиристор выполнен в таблеточном корпусе с прижимными силовыми контактами. Конструкция позволяет применять двухстороннее охлаждение. При монтаже необходимо обеспечить соосность контактных поверхностей и установленное изготовителем усилие сжатия. Для отвода тепла используют охладитель, рассчитанный на рабочие потери и условия эксплуатации. Применение теплопроводящих материалов и подготовка контактных поверхностей должны соответствовать инструкции изготовителя.

Усилие сжатия F: 9-11 кН.
