Т275-320-14

Name: Т275-320-14
SKU: Т-0027532014
Availability: InStock

Нет в наличии

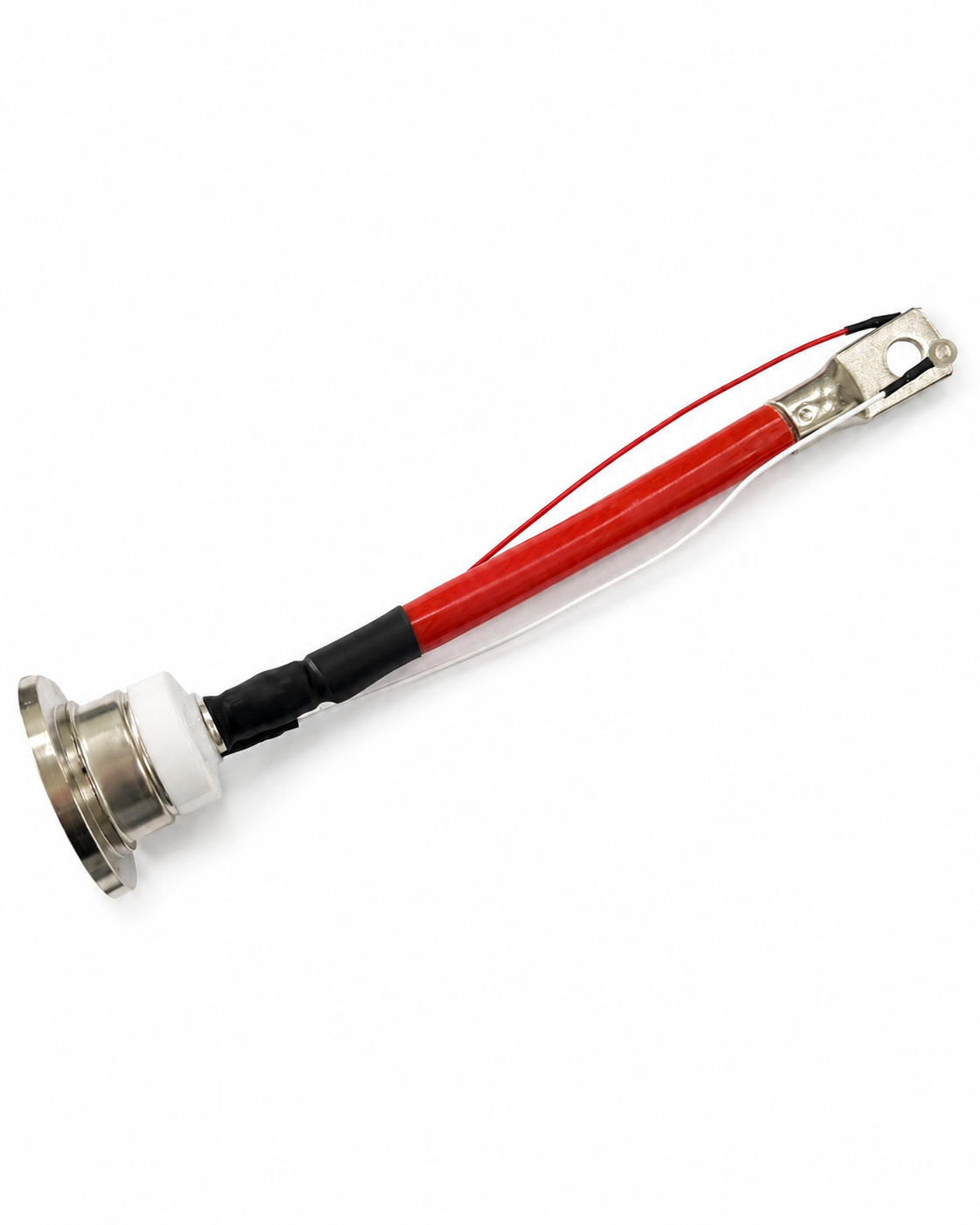

Тиристор Т275-320-14 — это полупроводниковый прибор, который выполняет роль управляемого электронного ключа. Прибор предназначен для применения в промышленном оборудовании с частотой до 500 Гц.

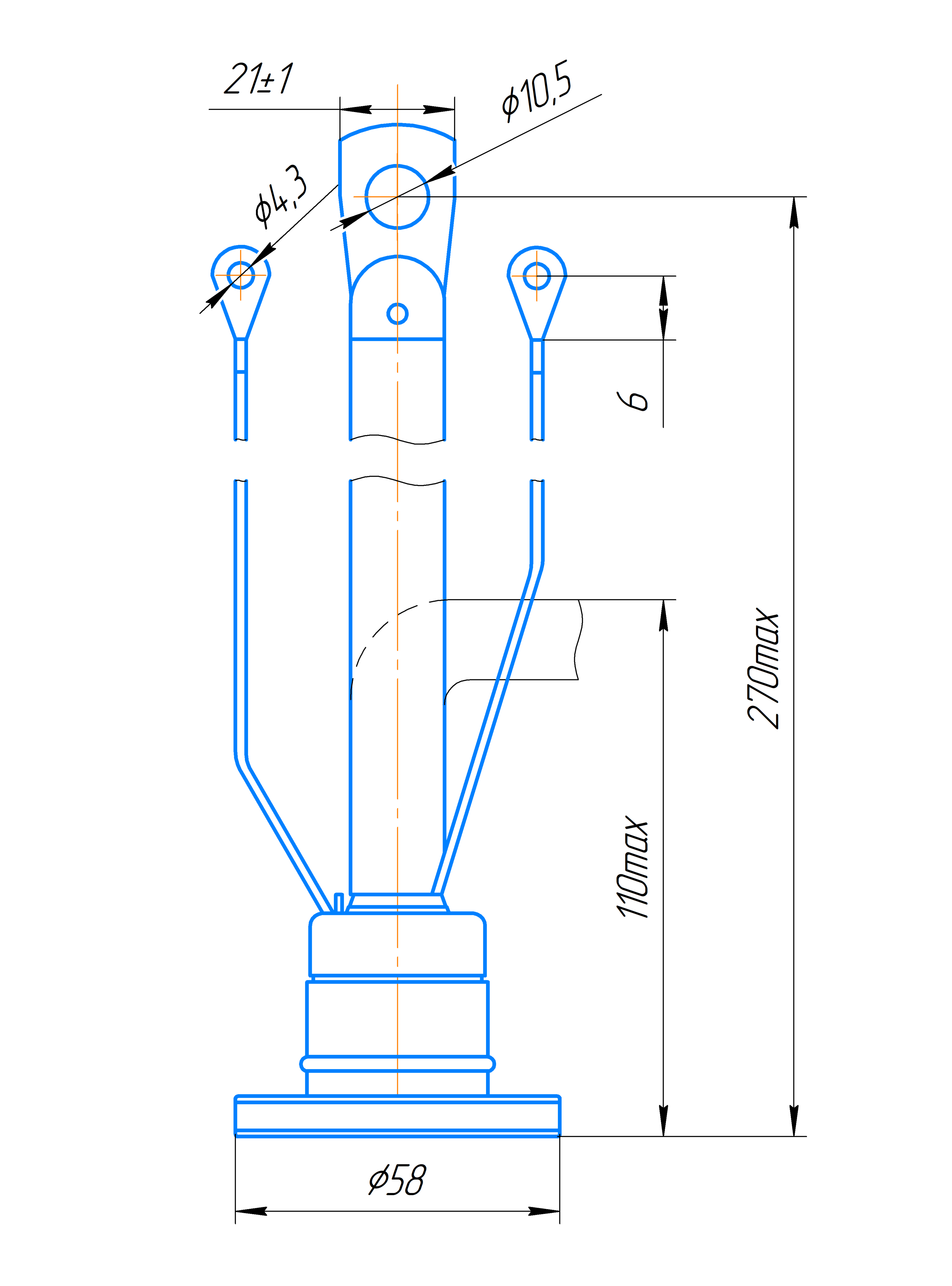

Тиристор выполнен в корпусе ККТР-75. Способ установки и параметры монтажного соединения выбирают по чертежу и паспорту конкретного исполнения.

Монтажное усилие F: 1.5-2.5 кН.

Ключевые параметры:

Параметр	Значение	Обозначение
V_DRM / V_RRM	1400 В	Повторяющееся импульсное напряжение в закрытом состоянии / повторяющееся импульсное обратное напряжение
I_TAV	320 А	Максимально допустимый средний ток в открытом состоянии
I_TSM	8000 А	Ударный ток в открытом состоянии, макс
V_T(TO)	1.01 В	Пороговое напряжение, макс
r_T	0.61 мОм	Динамическое сопротивление, макс
t_q	250 мкс	Время выключения, макс
(di_t/dt)_crit (f=50 Hz)	500 А/мкс	Критическая скорость нарастания тока в открытом состоянии
(dU_d/dt)_crit	1000 В/мкс	Критическая скорость нарастания напряжения в закрытом состоянии
*V_TMпри 3.14I_TAV**	не более 1.60 В	Импульсное прямое напряжение в открытом состоянии
T_jmax	125 °C	Максимальная температура перехода
R_th(j-c)	0.08 °C/Вт	Тепловое сопротивление переход–корпус
R_th(c-h)	0.03 °C/Вт	Тепловое сопротивление корпус–охладитель
F	1.5-2.5 кН	Монтажное усилие
m	520 г	Масса

Маркировка расшифровывается следующим образом:

Т275-320-14 УХЛ2

Т — тиристор низкочастотный
275 — тип тиристора
320 — номинальный ток согласно обозначению прибора, А
14 — класс по напряжению (1400 В)
УХЛ2 — пример климатического исполнения. Фактическое исполнение определяется заказом и паспортом.

Характеристики

Тип

тиристор низкочастотный (Т)

Напряжение номинальное , В

1400

Исполнение корпуса

штыревое

Ток номинальный, А

320

Класс по напряжению

Вес, макс

520 г

Tjmax,°С

125

Корпус

ККТР-75

Технические условия

ТУ 26.11.21-1Т.5-36557511-16

Описание

Характеристики

Описание

Климатическое исполнение и категория размещения определяются заказанной модификацией и паспортом прибора.

В обозначении могут использоваться:

УХЛ — умеренный и холодный климат;
У — умеренный климат;
Т — тропический климат.

Тиристор имеет анод, катод и управляющий электрод. Управляющий импульс переводит прибор в открытое состояние. Для выключения обычного тиристора необходимо обеспечить условия коммутации и восстановления его блокирующей способности.

Тиристоры этого типа применяются в силовой электронике:

Управляемые и полууправляемые выпрямители.
Регуляторы мощности и промышленные нагревательные установки.
Устройства плавного пуска и системы управления электроприводами.
Преобразовательное и сварочное оборудование.

Тиристор выполнен в корпусе ККТР-75. Способ установки и параметры монтажного соединения выбирают по чертежу и паспорту конкретного исполнения. Для отвода тепла используют охладитель, рассчитанный на рабочие потери и условия эксплуатации. Применение теплопроводящих материалов и подготовка контактных поверхностей должны соответствовать инструкции изготовителя.
