Т263-1000-50

Name: Т263-1000-50
SKU: Т-00263100050
Availability: InStock

Нет в наличии

Тиристор Т263-1000-50 — это полупроводниковый прибор, который выполняет роль управляемого электронного ключа. Прибор предназначен для применения в промышленном оборудовании с частотой до 500 Гц.

Усилие сжатия F: 33-38 кН.

Ключевые параметры:

Параметр	Значение	Обозначение
V_DRM / V_RRM	5000 В	Повторяющееся импульсное напряжение в закрытом состоянии / повторяющееся импульсное обратное напряжение
I_TAV	1000 А	Максимально допустимый средний ток в открытом состоянии
T_c при I_TAV	104 °C	Температура корпуса при указанном среднем токе
U_TM	2,8 В	Максимальное напряжение в открытом состоянии при указанном токе измерения
I_TM	5000 А	Ток измерения напряжения в открытом состоянии
T_jmax	125 °C	Максимальная температура перехода
R_th(j-c)	0,01 °C/Вт	Тепловое сопротивление переход–корпус
Класс по напряжению	50	Класс повторяющегося импульсного напряжения
F	33-38 кН	Усилие сжатия

Данная модификация соответствует классу 50 (5000 В) и входит в диапазон напряжений базового исполнения 4600–5200 В.

Маркировка расшифровывается следующим образом:

Т263-1000-50 УХЛ2

Т — тиристор низкочастотный
263 — тип тиристора
1000 — номинальный ток согласно обозначению прибора, А
50 — класс по напряжению (5000 В)
УХЛ2 — пример климатического исполнения. Фактическое исполнение определяется заказом и паспортом.

Характеристики

Тип

тиристор низкочастотный (Т)

Напряжение номинальное , В

5000

Исполнение корпуса

таблеточное

Ток номинальный, А

1000

Класс по напряжению

Tjmax,°С

125

Корпус

ККТТ-63.26

Технические условия

ТУ 26.11.21-1Т.3-36557511-16

Описание

Характеристики

Описание

Климатическое исполнение и категория размещения определяются заказанной модификацией и паспортом прибора.

В обозначении могут использоваться:

УХЛ — умеренный и холодный климат;
У — умеренный климат;
Т — тропический климат.

Тиристор имеет анод, катод и управляющий электрод. Управляющий импульс переводит прибор в открытое состояние. Для выключения обычного тиристора необходимо обеспечить условия коммутации и восстановления его блокирующей способности.

Тиристоры этого типа применяются в силовой электронике:

Управляемые и полууправляемые выпрямители.
Регуляторы мощности и промышленные нагревательные установки.
Устройства плавного пуска и системы управления электроприводами.
Преобразовательное и сварочное оборудование.

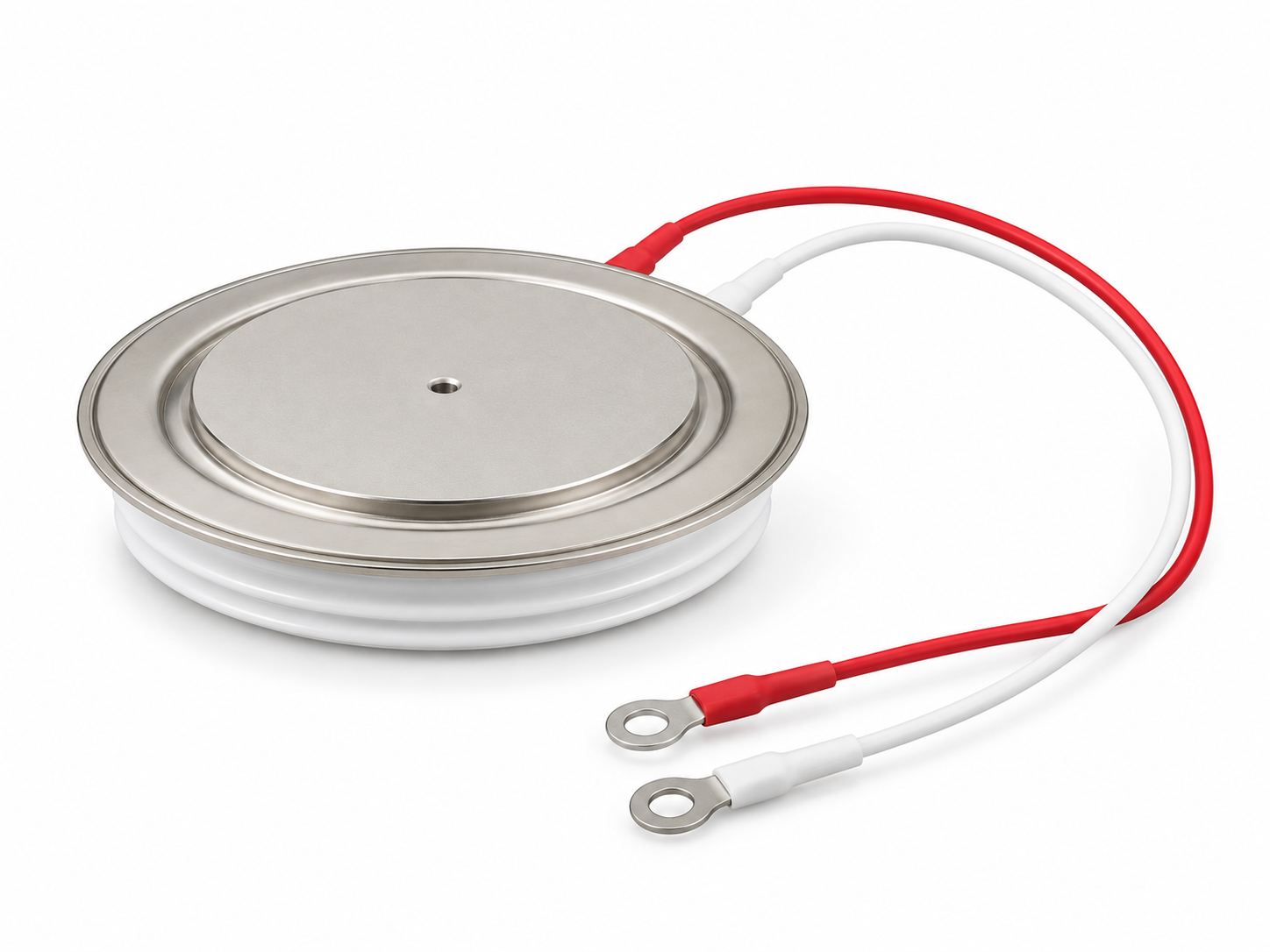

Тиристор выполнен в таблеточном корпусе с прижимными силовыми контактами. Конструкция позволяет применять двухстороннее охлаждение. При монтаже необходимо обеспечить соосность контактных поверхностей и установленное изготовителем усилие сжатия. Для отвода тепла используют охладитель, рассчитанный на рабочие потери и условия эксплуатации. Применение теплопроводящих материалов и подготовка контактных поверхностей должны соответствовать инструкции изготовителя.

Усилие сжатия F: 33-38 кН.
