Т253-800-24

Name: Т253-800-24
SKU: Т-00025380024
Availability: InStock

Опции

В корзине шт Перейти

Нет в наличии

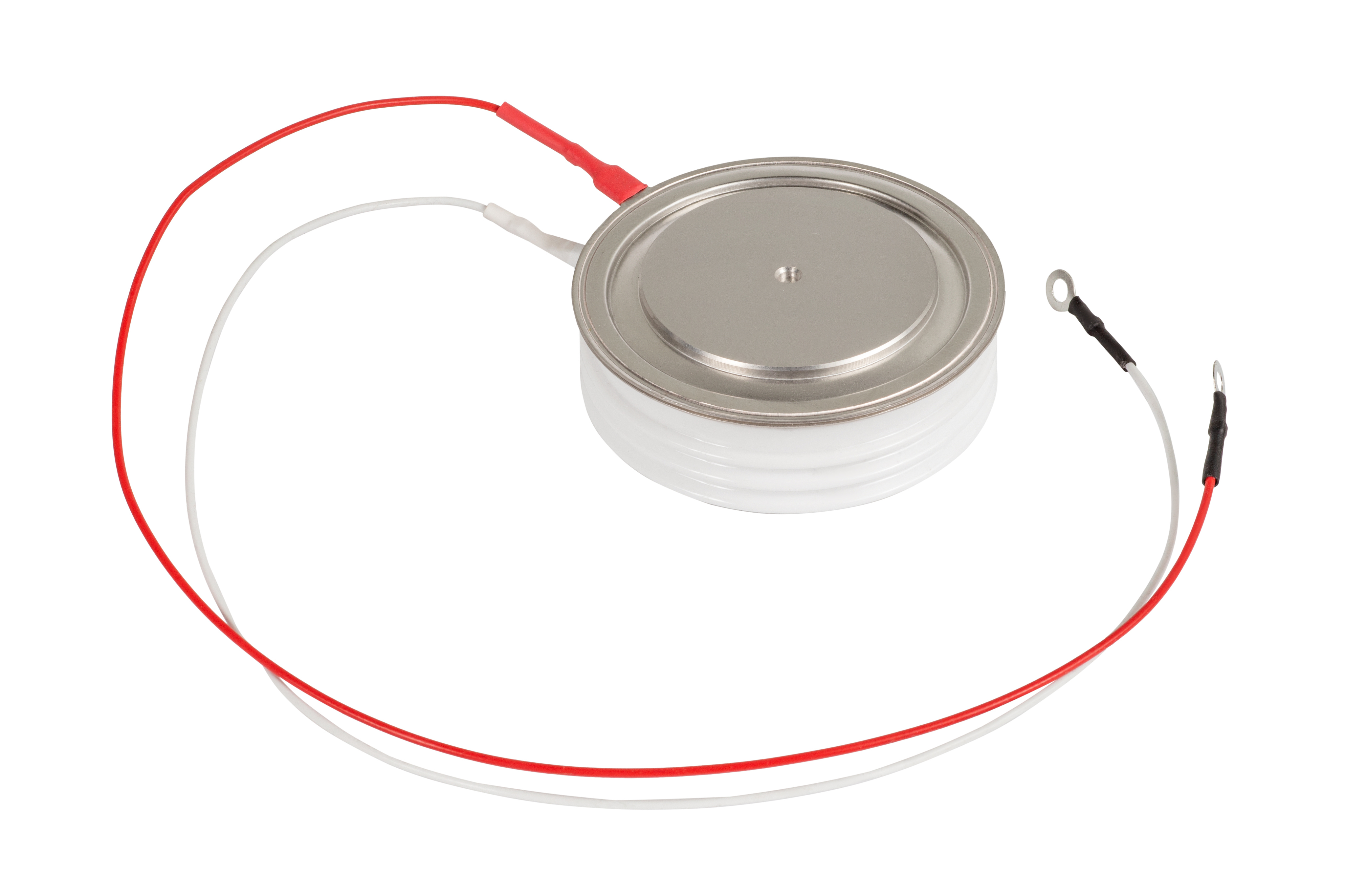

Тиристор Т253-800-24 — это полупроводниковый прибор, который выполняет роль управляемого электронного ключа. Благодаря возможности работы в сетях до 500 Гц , этот прибор отлично подходит для использования в промышленном оборудовании.

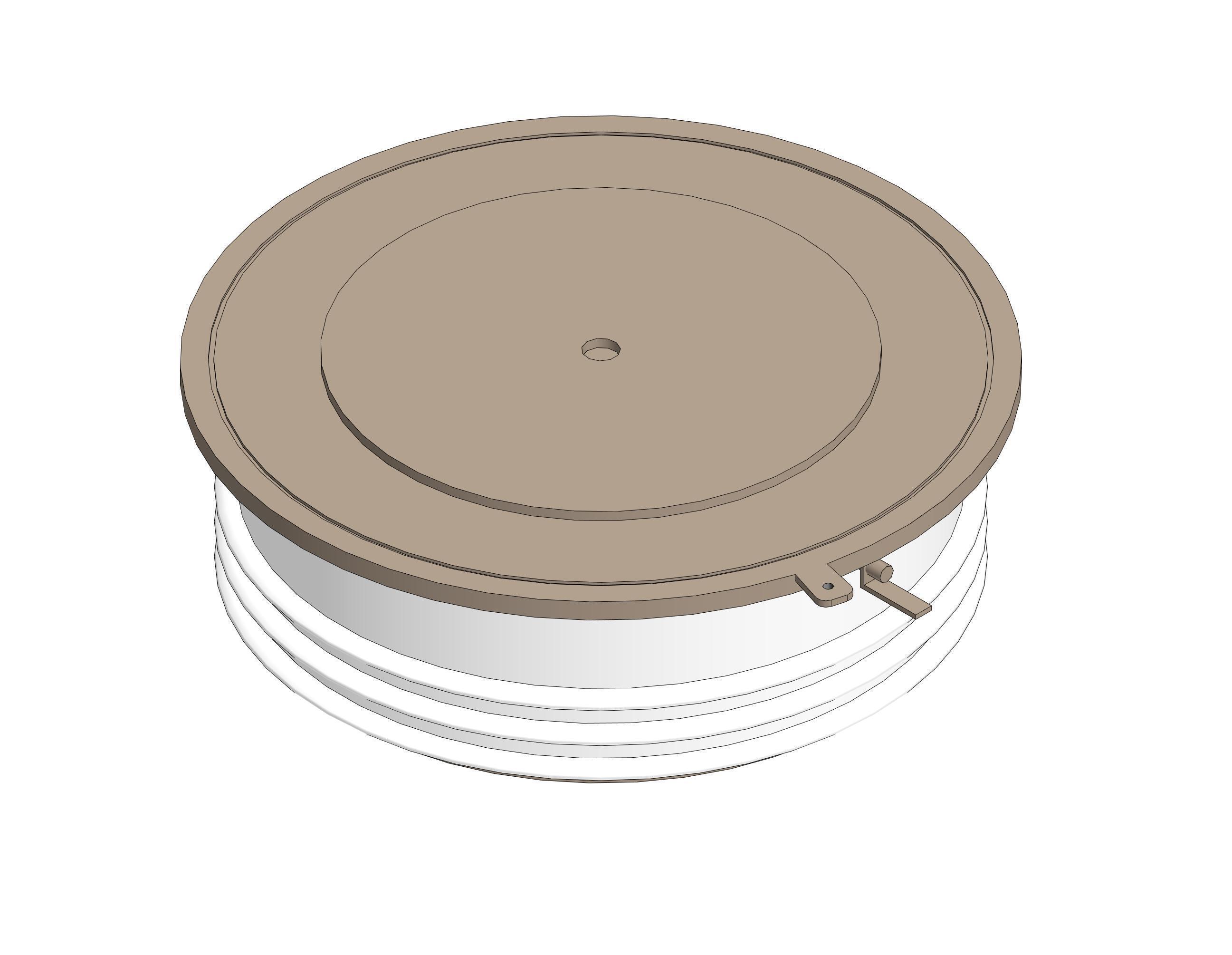

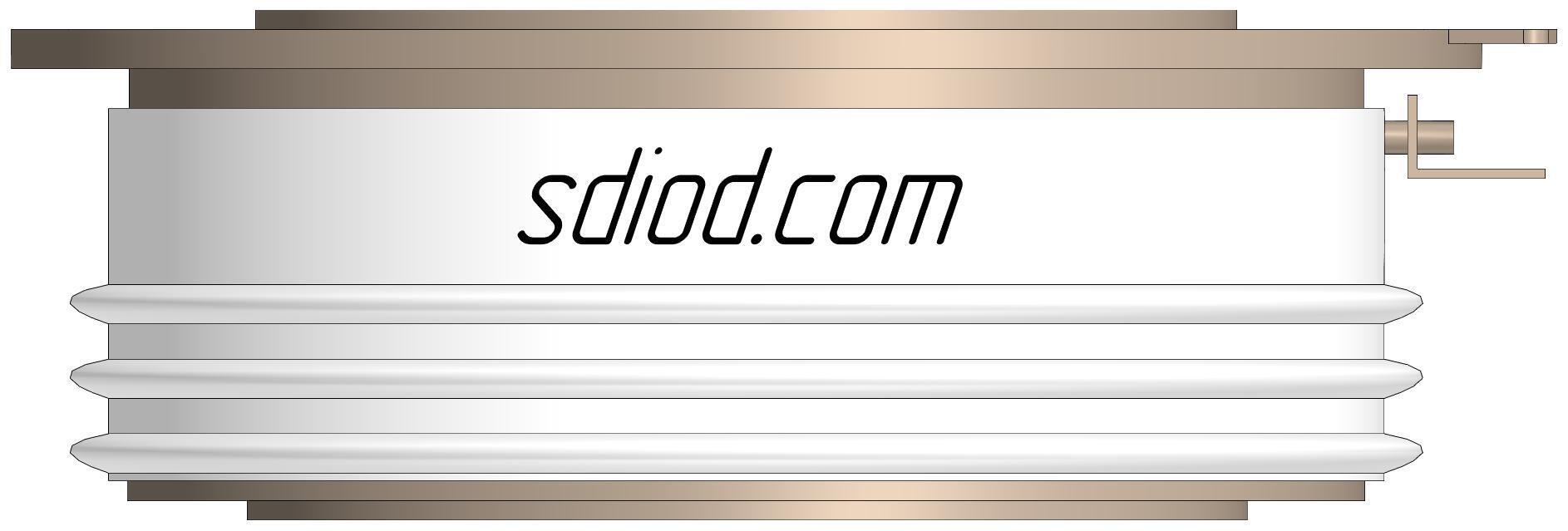

Тиристор выполнен в надёжном таблеточном корпусе — проверенной конструкции, зарекомендовавшей себя в самых жёстких эксплуатационных условиях. Такое исполнение обеспечивает высокую механическую прочность, упрощает монтаж и теплоотвод, а также гарантирует отличную электрическую проводимость и стабильность контактов. Благодаря этому достигаются высокая надёжность, длительный срок службы и повышенная энергоэффективность, что особенно важно в ответственных промышленных и силовых приложениях.

Ключевые параметры:

Параметр	Значение	Обозначение
V_{DRM ^/}V_RRM	2400 В	Повторяющееся импульсное обратное напряжение/ Повторяющееся импульсное обратное напряжение в закрытом состоянии
I_TAV	800 А	Максимально допустимый средний ток
I_TSM	17000 А	Ударный ток в открытом состоянии, макс
V_T(TO)	1.20 В	Пороговое напряжение, макс
rT	0.44 мОм	Динамическое сопротивление, макс
t_q	320 мкс	Время выключения, макс
(di_t/dt)_crit (f=50 Hz)	200 А/мкс	Критическая скорость нарастания тока в открытом состоянии
(dU_d/dt)_crit	1600 В/мкс	Критическая скорость нарастания напряжения в закрытом состоянии
*V_TMпри 3.14I_TAV**	не более 2.10 В	Импульсное прямое напряжение в открытом состоянии
T_jmax	125 ^oC	Температура p-n перехода
R_th(j-c)	0.02 ^oC/Вт	Тепловое сопротивление p-n переход-корпус
R_th(c-h)	0.005 ^oC/Вт	Тепловое сопротивление корпус-охладитель
M_d	24-28 Нм	Усилие сжатия
m	550 г	Масса

Маркировка расшифровывается следующим образом:

Т253-800-24 УХЛ2

Т — Тиристор
253 - тип тиристора
800 - максимально допустимый средний ток, A
24 - класс по напряжению ( V_RRM , В / 100)
УХЛ2 - климатическое исполнение по ГОСТ 15150: УХЛ2, У2, Т2 и т.д.

Характеристики

Тип

тиристор низкочастотный (Т)

Напряжение номинальное , В

2400

Исполнение корпуса

таблеточное

Ток номинальный, А

800

Вес, макс

550 г

Tjmax,°С

125

Корпус

ККТТ-53.26

Технические условия

ТУ 26.11.21-1Т.3-36557511-16

Описание

Характеристики

Описание

Т253-800-24 — это низкочастотный силовой тиристор, предназначен для коммутации и управления высокими токами в цепях постоянного и переменного тока. Максимально допустимый средний ток в открытом состоянии (ITAV) до 800 А , повторяющееся импульсное прямое и обратное напряжение (VDRM/VRRM) - 2400 В , что делает его идеальным выбором для широкого спектра электронных устройств. Благодаря возможности работы в сетях до 500 Гц , этот тиристор отлично подходит для использования в промышленном оборудовании.

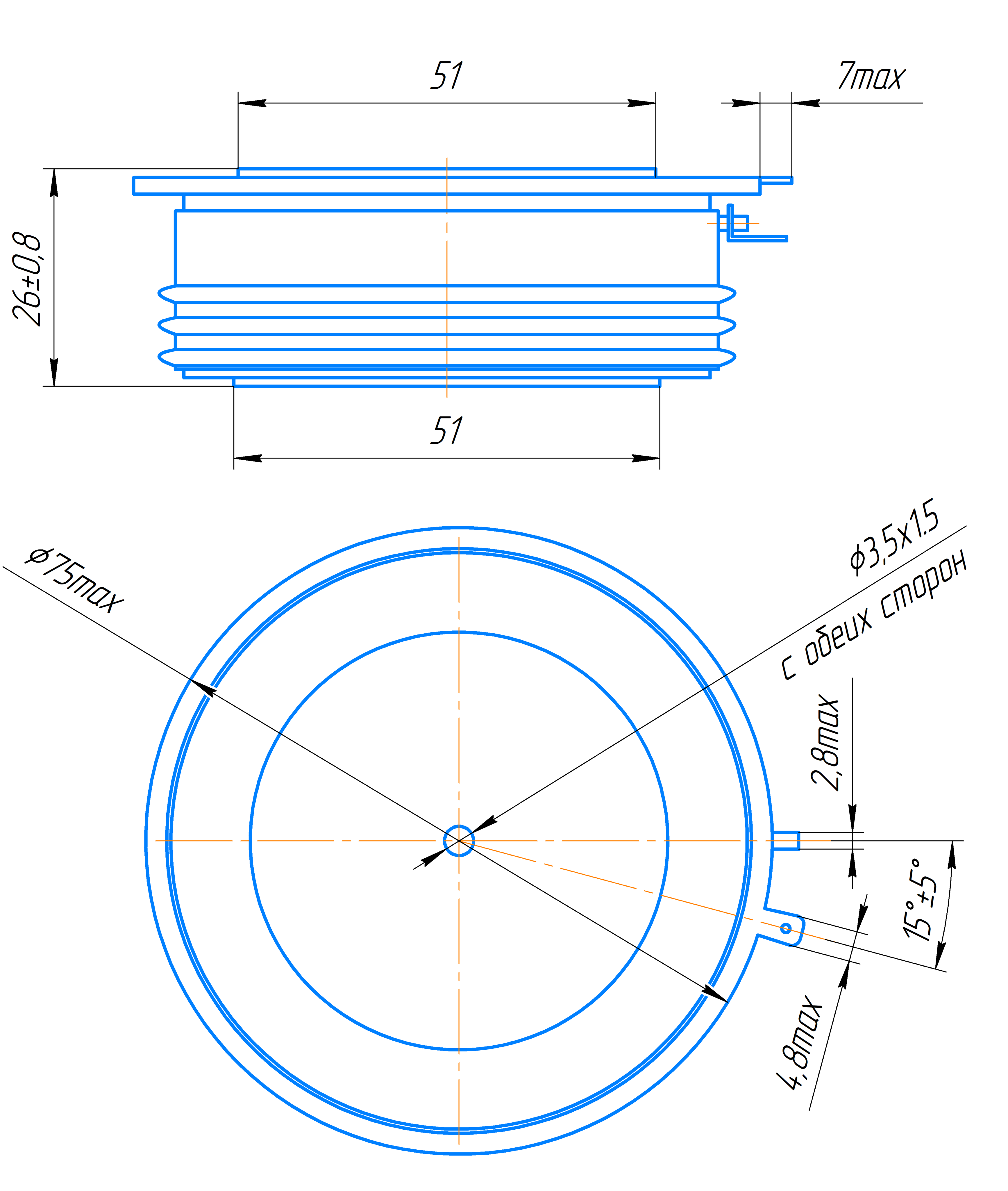

Тиристор выполнен в таблеточном корпусе типа ККТТ-53.26 (корпус керамический тиристорный таблеточный). Его максимальная масса составляет всего 550 граммов.

Маркировка расшифровывается следующим образом:

Т253-800-24 УХЛ2

Т — тиристор низкочастотный
253 - серия и конструктивное исполнение
800 - максимально допустимый средний прямой ток/номинальный ток, A
24 - класс по напряжению ( V_RRM , В / 100)
УХЛ2 - климатическое исполнение по ГОСТ 15150: УХЛ2, У2, Т2 и т.д.

Тиристор рассчитан на работу в различных климатических условиях:

Умеренный и холодный климат (УХЛ)
Умеренный (У)
Тропический климат (Т)

Категория размещения:

1 - эксплуатация на открытом воздухе
2 - эксплуатация в помещениях с естественной вентиляцией
2.1 - для эксплуатации в качестве встроенных элементов внутри комплектных изделий , которые относятся к категориям размещения 1 или 2
4 - эксплуатация в помещениях с искусственным регулированием климата

Тиристор Т253-800 широко используется в различных областях:

Выпрямительные устройства: сварочные аппараты, зарядные устройства, источники питания, входные выпрямители.
Тяговые подстанции и установки
Управляемые и полууправляемые выпрямительные мосты
Зарядно-разрядные устройства
Плавный пуск
Источники бесперебойного питания (ИБП).
Высоковольтные линии постоянного тока (HVDC)
Регуляторы мощности
Системы рекуперации
Промышленные инверторы и частотные преобразователи
Работа в низковольтных цепях гальванических установок
Электросварка
Тяговый электропривод
Компенсация реактивной мощности
Преобразователи собственных нужд

Для эффективного отвода тепла рекомендуется использовать радиаторы, охладители или альтернативные системы охлаждения. При монтаже важно соблюдать усилие сжатия и, при необходимости, наносить теплопроводящие материалы типа КПТ-8 или аналоги, чтобы обеспечить максимальную производительность и долговечность устройства.

Характеристики

Тип

тиристор низкочастотный (Т)

Напряжение номинальное , В

2400

Исполнение корпуса

таблеточное

Ток номинальный, А

800

Вес, макс

550 г

Tjmax,°С

125

Корпус

ККТТ-53.26

Технические условия

ТУ 26.11.21-1Т.3-36557511-16
