Т173-3200-8

Name: Т173-3200-8
SKU: Т-00173320008
Availability: InStock

Опции

В корзине шт Перейти

Нет в наличии

Характеристики

Тип

тиристор низкочастотный (Т)

Напряжение номинальное , В

800

Исполнение корпуса

таблеточное

Ток номинальный, А

3200

Вес, макс

1200 г

Tjmax,°С

125

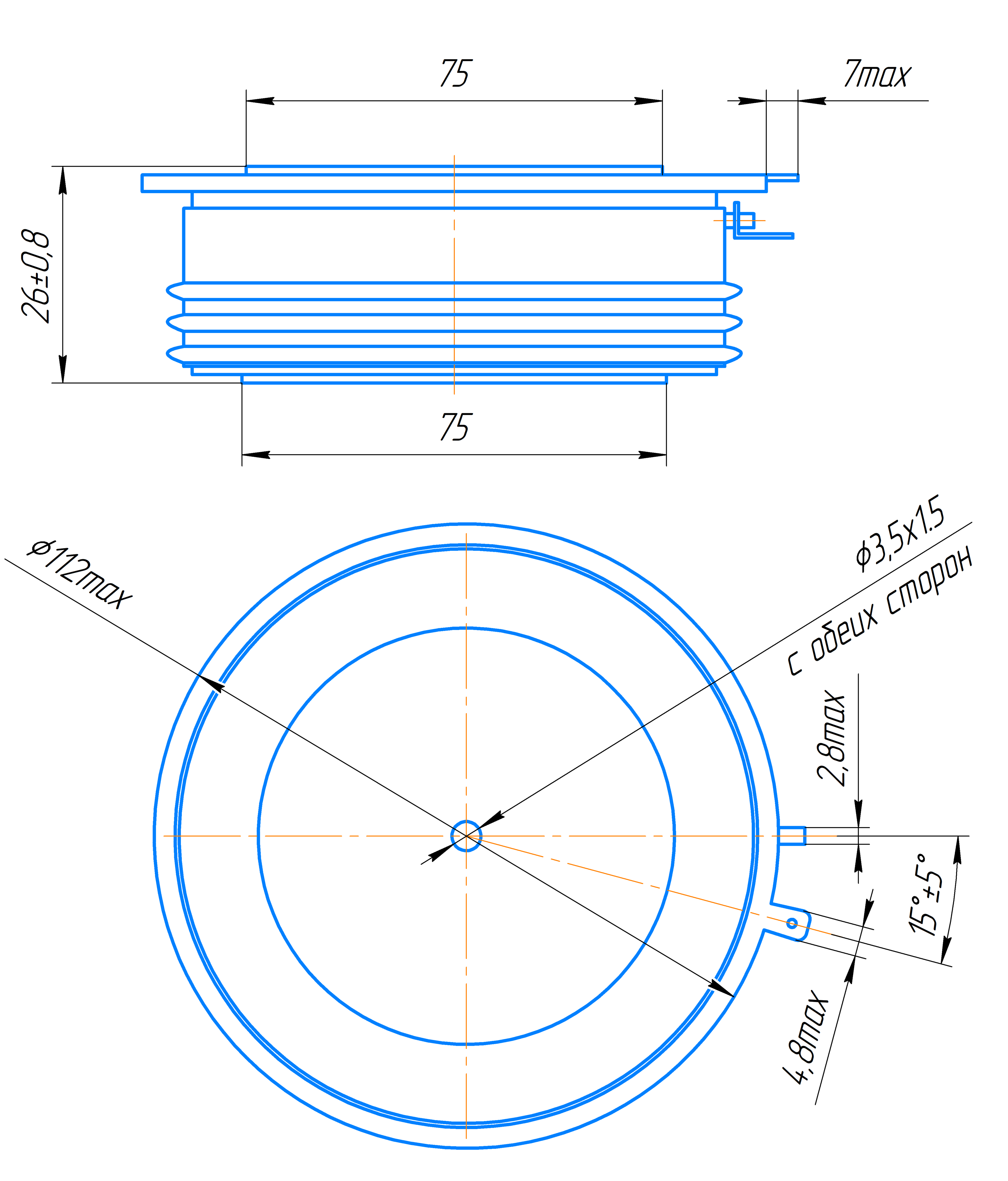

Корпус

ККТТ-73.26

Технические условия

ТУ 26.11.21-1Т.3-36557511-16

Описание

Характеристики

Описание

Тиристор Т173-3200-8 — это полупроводниковый прибор, который выполняет роль управляемого электронного ключа. Благодаря возможности работы в сетях до 500 Гц , этот прибор отлично подходит для использования в промышленном оборудовании.

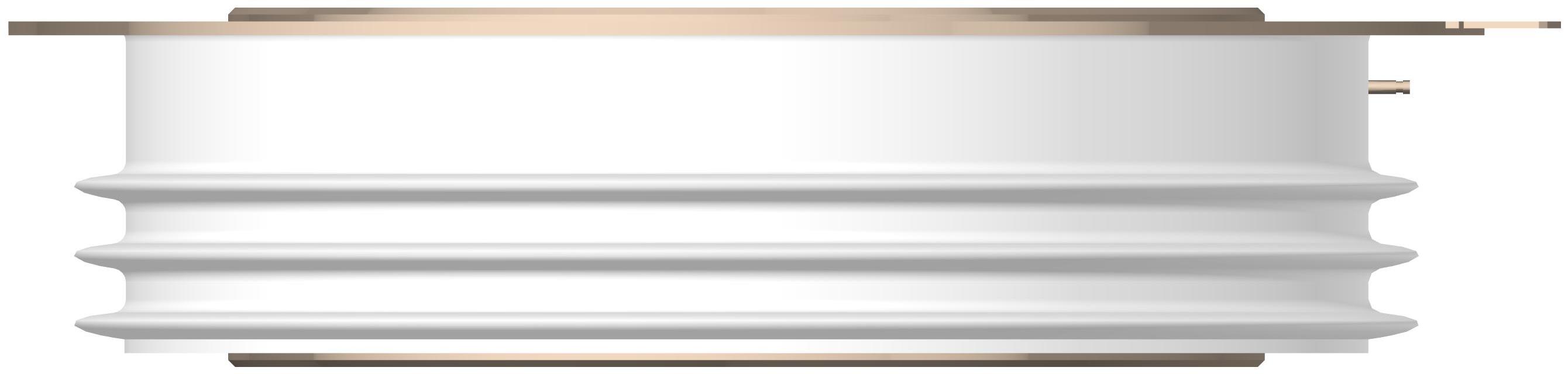

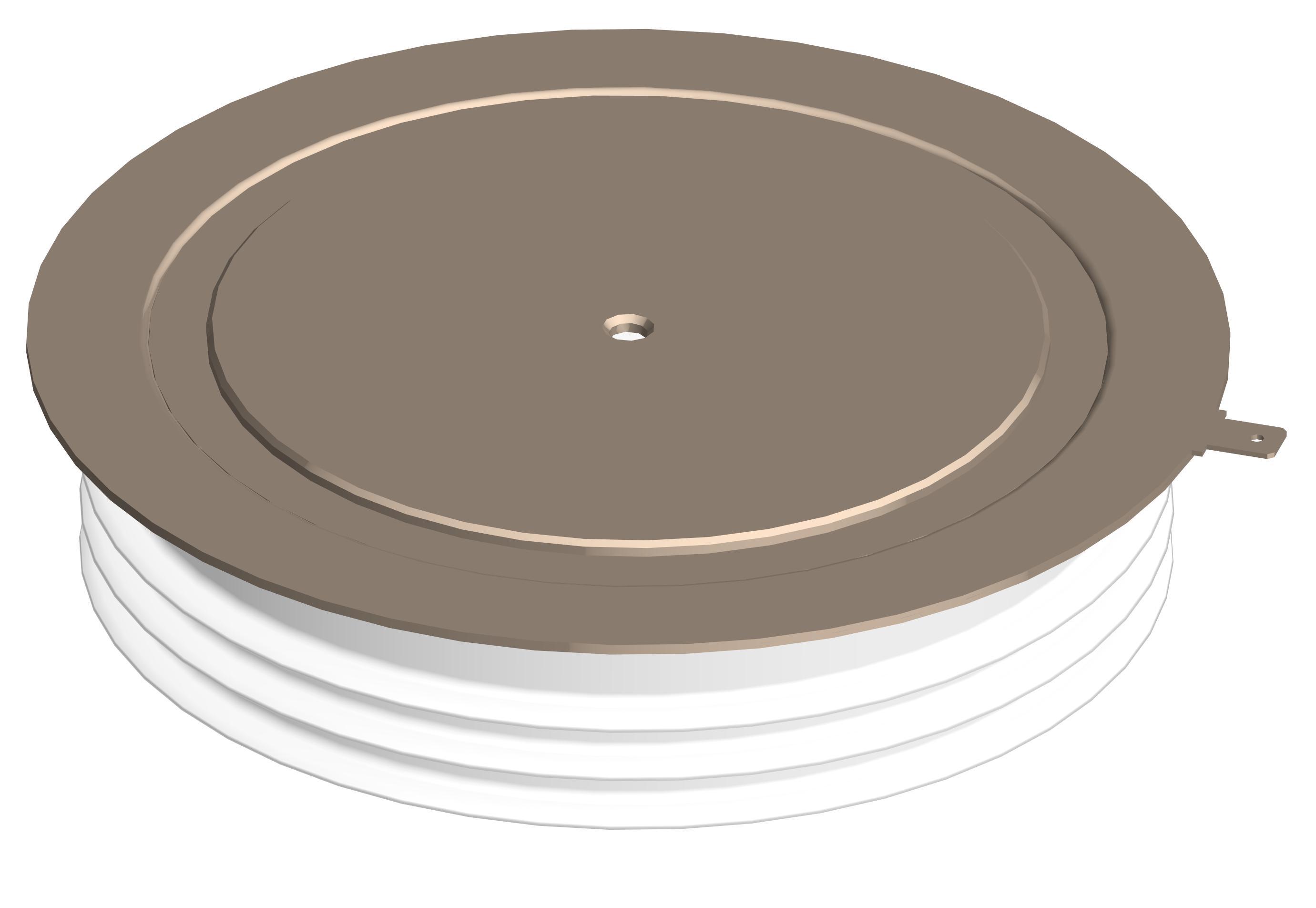

Тиристор выполнен в надёжном таблеточном корпусе — проверенной конструкции, зарекомендовавшей себя в самых жёстких эксплуатационных условиях. Такое исполнение обеспечивает высокую механическую прочность, упрощает монтаж и теплоотвод, а также гарантирует отличную электрическую проводимость и стабильность контактов. Благодаря этому достигаются высокая надёжность, длительный срок службы и повышенная энергоэффективность, что особенно важно в ответственных промышленных и силовых приложениях.

Ключевые параметры:

Параметр	Значение	Обозначение
V_{DRM ^/}V_RRM	800 В	Повторяющееся импульсное обратное напряжение/ Повторяющееся импульсное обратное напряжение в закрытом состоянии
I_TAV	3200 А	Максимально допустимый средний ток
I_TSM	92000 А	Ударный ток в открытом состоянии, макс
V_T(TO)	0.82 В	Пороговое напряжение, макс
rT	0.06 мОм	Динамическое сопротивление, макс
t_q	320 мкс	Время выключения, макс
(di_t/dt)_crit (f=50 Hz)	315 А/мкс	Критическая скорость нарастания тока в открытом состоянии
(dU_d/dt)_crit	2500 В/мкс	Критическая скорость нарастания напряжения в закрытом состоянии
*V_TMпри 3.14I_TAV**	не более 1.50 В	Импульсное прямое напряжение в открытом состоянии
T_jmax	125 ^oC	Температура p-n перехода
R_th(j-c)	0.008 ^oC/Вт	Тепловое сопротивление p-n переход-корпус
R_th(c-h)	0.002 ^oC/Вт	Тепловое сопротивление корпус-охладитель
M_d	40-50 Нм	Усилие сжатия
m	1200 г	Масса

Маркировка расшифровывается следующим образом:

Т173-3200-8 УХЛ2

Т — Тиристор
173 - тип тиристора
3200 - максимально допустимый средний ток, A
8 - класс по напряжению ( V_RRM , В / 100)
УХЛ2 - климатическое исполнение по ГОСТ 15150: УХЛ2, У2, Т2 и т.д.
