Тиристор Т163-1250-38 — это полупроводниковый прибор, который выполняет роль управляемого электронного ключа. Прибор предназначен для применения в промышленном оборудовании с частотой до 500 Гц.

Усилие сжатия F: 33-38 кН.

Ключевые параметры:

Параметр	Значение	Обозначение
V_DRM / V_RRM	3800 В	Повторяющееся импульсное напряжение в закрытом состоянии / повторяющееся импульсное обратное напряжение
I_TAV	1250 А	Максимально допустимый средний ток в открытом состоянии
T_c при I_TAV	102 °C	Температура корпуса при указанном среднем токе
U_TM	2,3 В	Максимальное напряжение в открытом состоянии при указанном токе измерения
I_TM	5000 А	Ток измерения напряжения в открытом состоянии
T_jmax	125 °C	Максимальная температура перехода
R_th(j-c)	0,01 °C/Вт	Тепловое сопротивление переход–корпус
Класс по напряжению	38	Класс повторяющегося импульсного напряжения
F	33-38 кН	Усилие сжатия
ITSM	26000 А	Ударный ток в открытом состоянии, макс; tp=10 мс, Tj=Tjmax
VT(TO)	1.05 В	Пороговое напряжение, макс; Tj=Tjmax
rT	0.25 мОм	Динамическое сопротивление, макс; Tj=Tjmax
tq	630 мкс	Время выключения
(dUd/dt)crit	1000 В/мкс	Критическая скорость нарастания напряжения в закрытом состоянии
Rth(c-h)	0.0030 °C/Вт	Тепловое сопротивление корпус–охладитель; DC, двустороннее охлаждение
m	820 г	Масса, макс
(dit/dt)crit (f=50 Hz)	320 А/мкс	Критическая скорость нарастания тока в открытом состоянии; f=50 Гц

Данная модификация соответствует классу 38 (3800 В) и входит в диапазон напряжений базового исполнения 3800–4400 В.

Маркировка расшифровывается следующим образом:

Т163-1250-38 УХЛ2

Т — тиристор низкочастотный
163 — тип тиристора
1250 — номинальный ток согласно обозначению прибора, А
38 — класс по напряжению (3800 В)
УХЛ2 — пример климатического исполнения. Фактическое исполнение определяется заказом и паспортом.

Характеристики

Тип

тиристор низкочастотный (Т)

Напряжение номинальное , В

3800

Исполнение корпуса

таблеточное

Ток номинальный, А

1250

Класс по напряжению

Вес, макс

820 г

Tjmax,°С

125

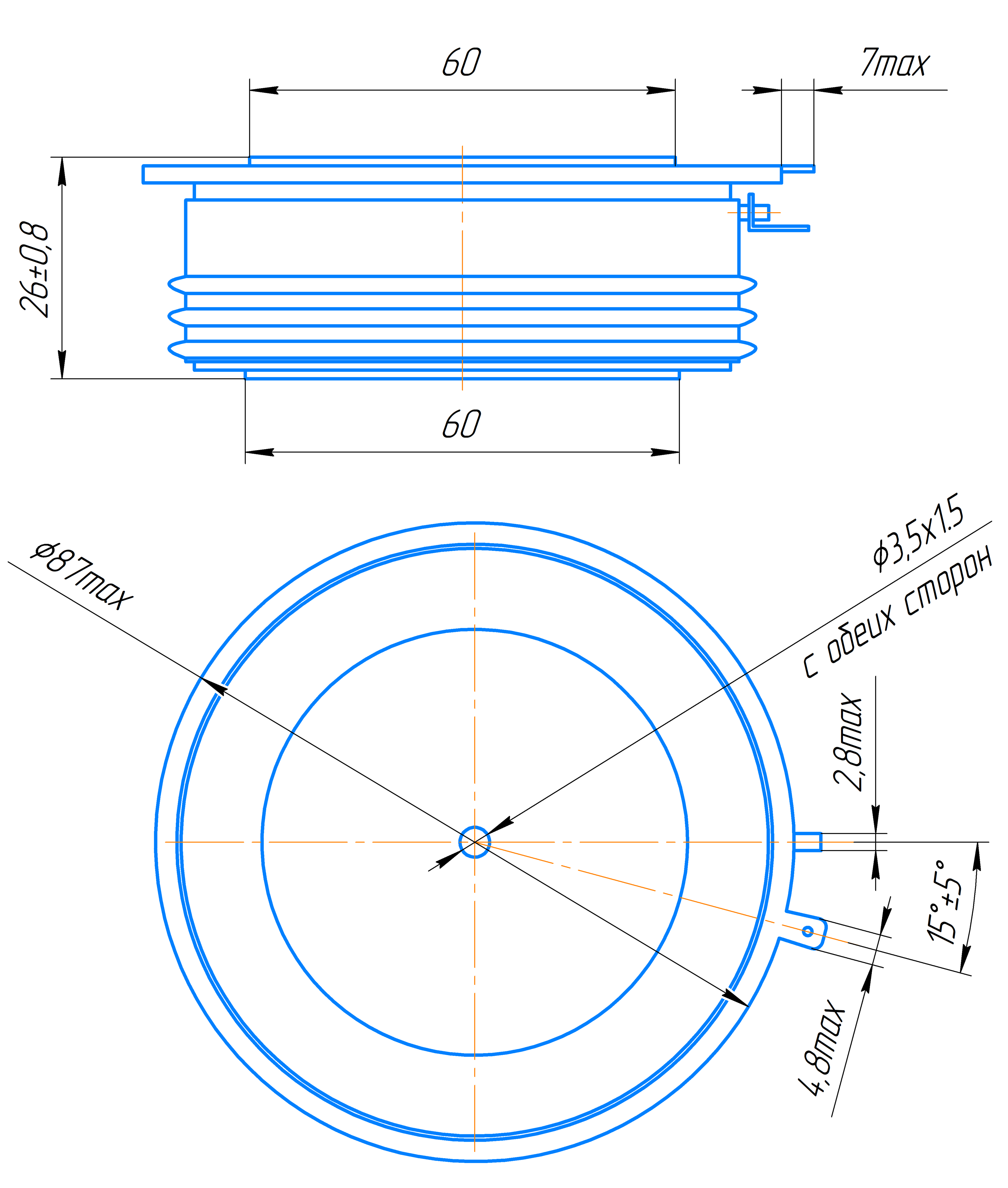

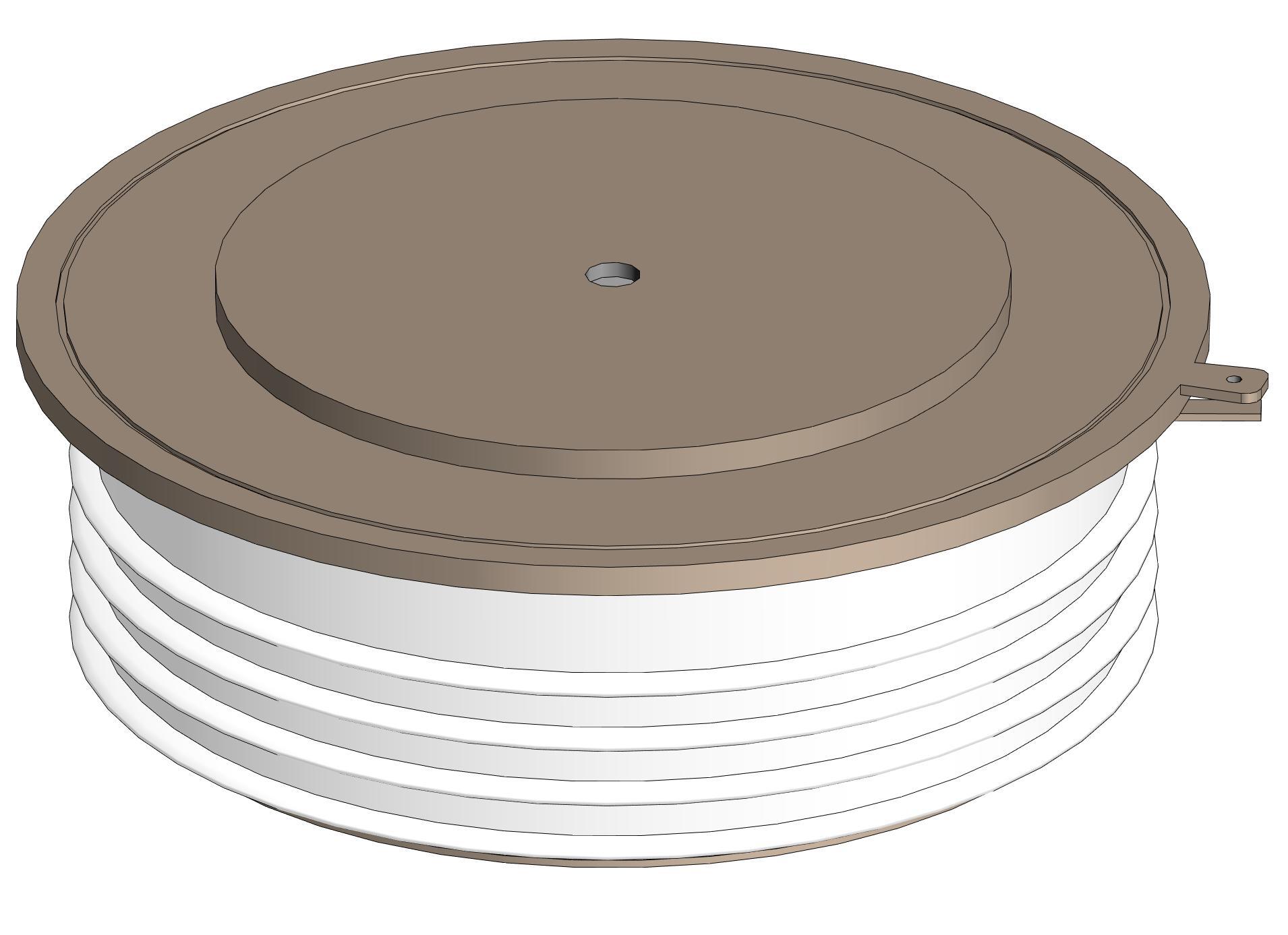

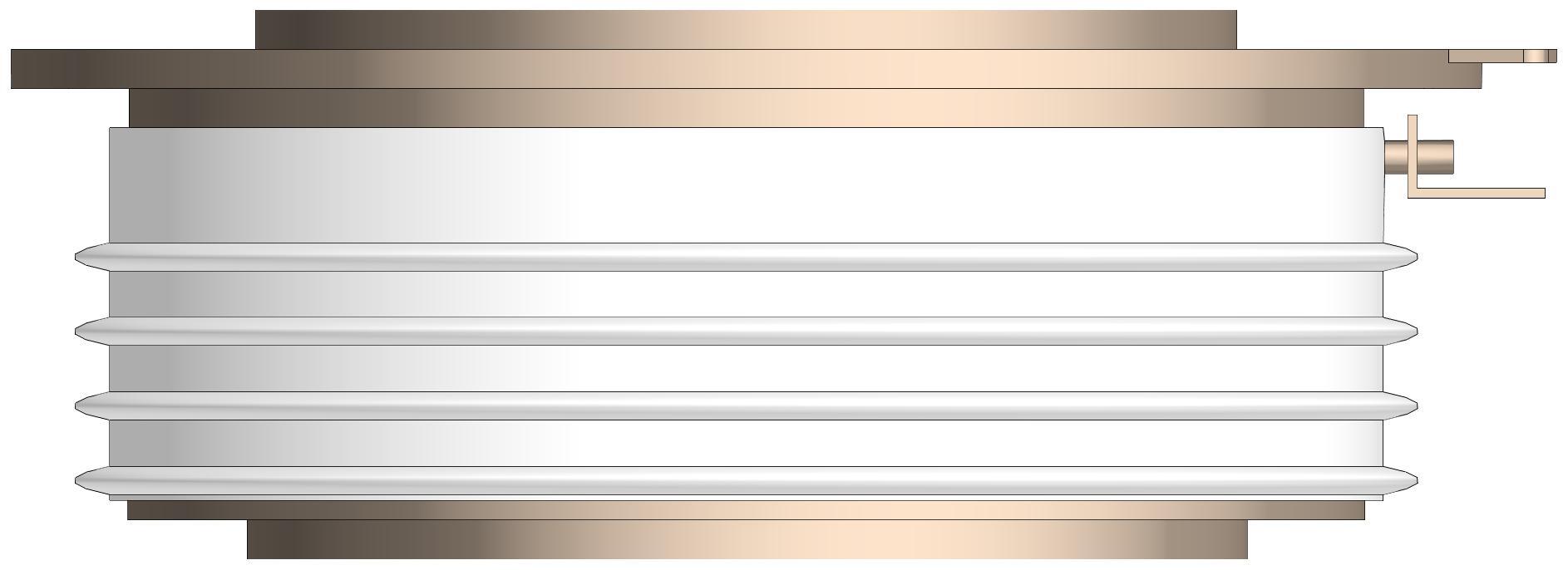

Корпус
