Модуль тиристорный МТТ-100-24

Name: Модуль тиристорный МТТ-100-24
SKU: МТТ-10024
Availability: InStock

В корзине шт Перейти

Нет в наличии

Модуль МТТ-100-24 — двухпозиционный тиристорный силовой модуль. Два последовательно соединённых тиристора, полумост. Предназначен для управляемых выпрямителей и преобразовательных установок. Средний ток одного тиристора — 100 А; повторяющееся импульсное напряжение в закрытом состоянии и обратное напряжение — 2 400 В. Корпус — КМ2ДТ-20, с изолированным основанием.

Ключевые параметры:

Параметр	Значение	Обозначение
U_DRM / U_RRM	2 400 В	Повторяющееся импульсное напряжение в закрытом состоянии / обратное напряжение
I_TAV	100 А	Максимальный средний ток одного тиристора; синусоидальная полуволна 180°, 50 Гц
I_TRMS		Действующий ток одного тиристора; полуволна 180°, 50 Гц
I_TSM	2 500 А	Ударный ток, А
I²t		Защитный показатель, А²·с
U_TM	≤ 1,80 В	Импульсное напряжение в открытом состоянии; I_TM = 3,14·I_TAV; T_j = 25 °C
U_T(TO)	1,15 В	Пороговое напряжение при T_j = 125 °C
r_T	2,40 мОм	Динамическое сопротивление в открытом состоянии при T_j = 125 °C
t_q	≤ 160 мкс	Время выключения; T_j = 125 °C
(di_T/dt)_crit f = 50 Гц	200 А/мкс	Критическая скорость нарастания тока в открытом состоянии, А/мкс
(di_T/dt)_crit f = 1 Гц		Критическая скорость нарастания тока в открытом состоянии, А/мкс
(dU_D/dt)_crit	1000 В/мкс	Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс
I_GT		Отпирающий постоянный ток управления при T_j = 25 °C, U_D = 12 В
U_GT		Отпирающее постоянное напряжение управления при T_j = 25 °C, U_D = 12 В
T_jmax	125 °C	Максимальная температура p-n перехода
R_th(j-c)		Тепловое сопротивление переход–корпус на один тиристор
R_th(j-c)	0,22 °C/Вт	Тепловое сопротивление переход–корпус на модуль
R_th(c-h)	0,01 °C/Вт	Тепловое сопротивление корпус–охладитель на модуль
U_ISOL	3000 В	Электрическая прочность изоляции
M₁	3 Н·м ± 15%	Момент затяжки крепления основания
M₂	6 Н·м ± 15%	Момент затяжки силовых выводов
m	≤ 180 г	Максимальная масса модуля

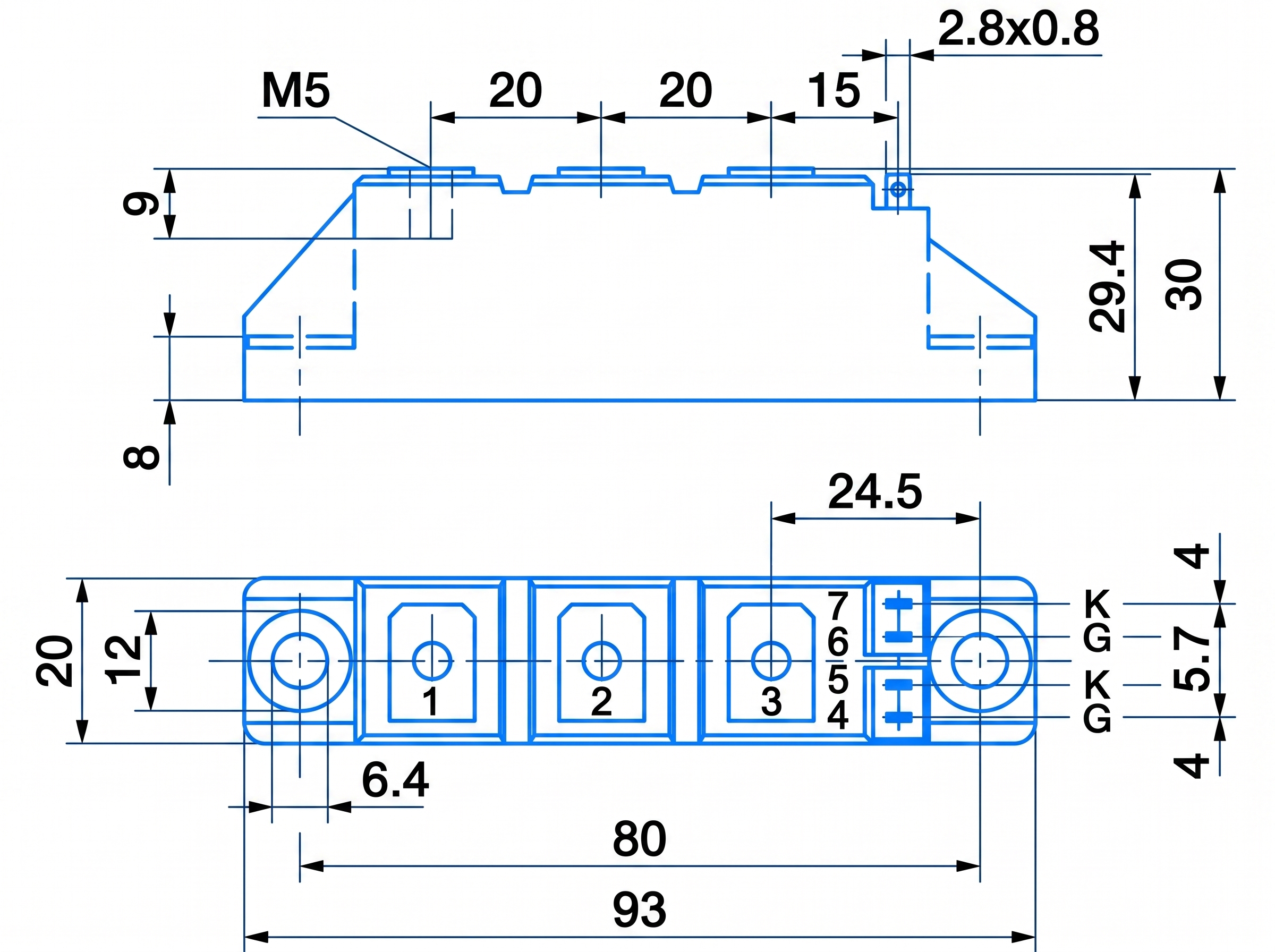

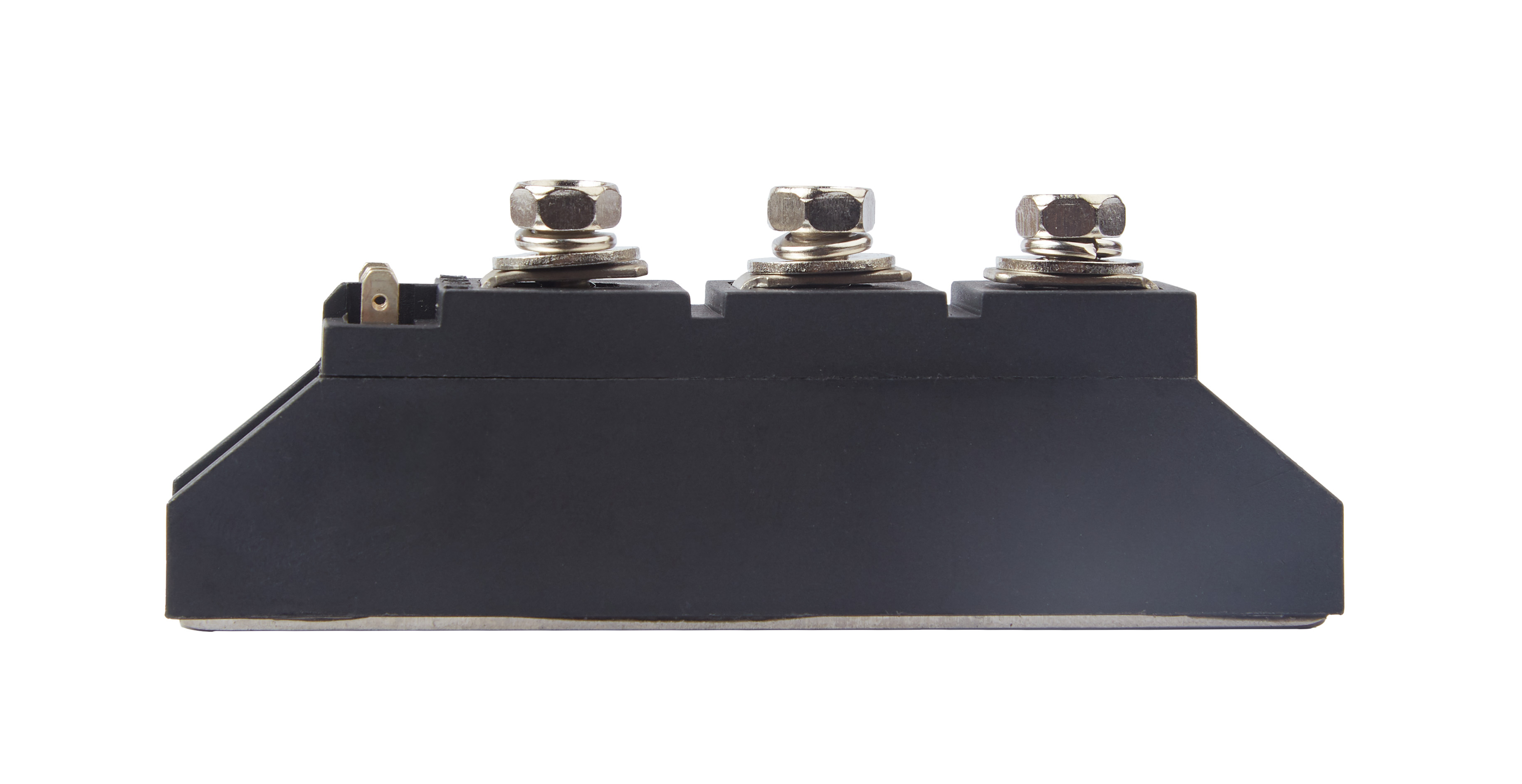

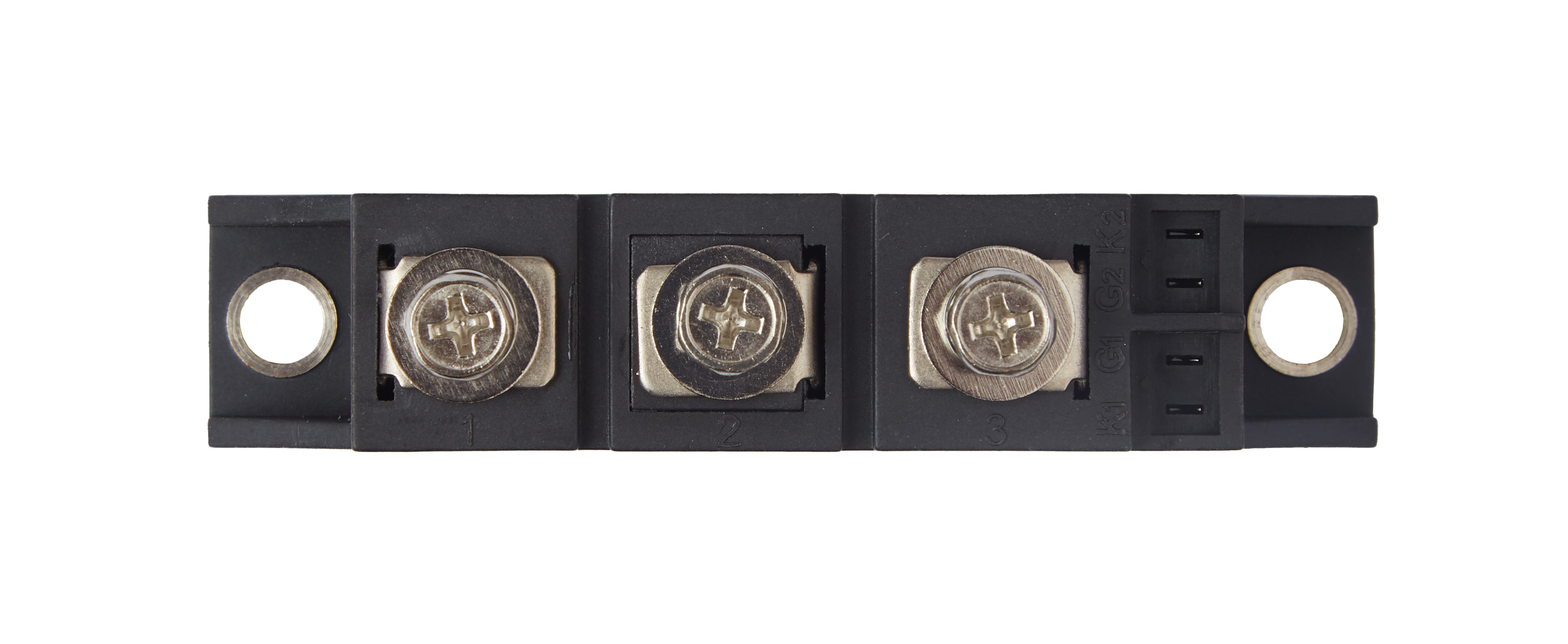

Корпус	КМ2ДТ-20	Обозначение корпуса
Размер основания	20 × 93 мм	Ширина × длина основания

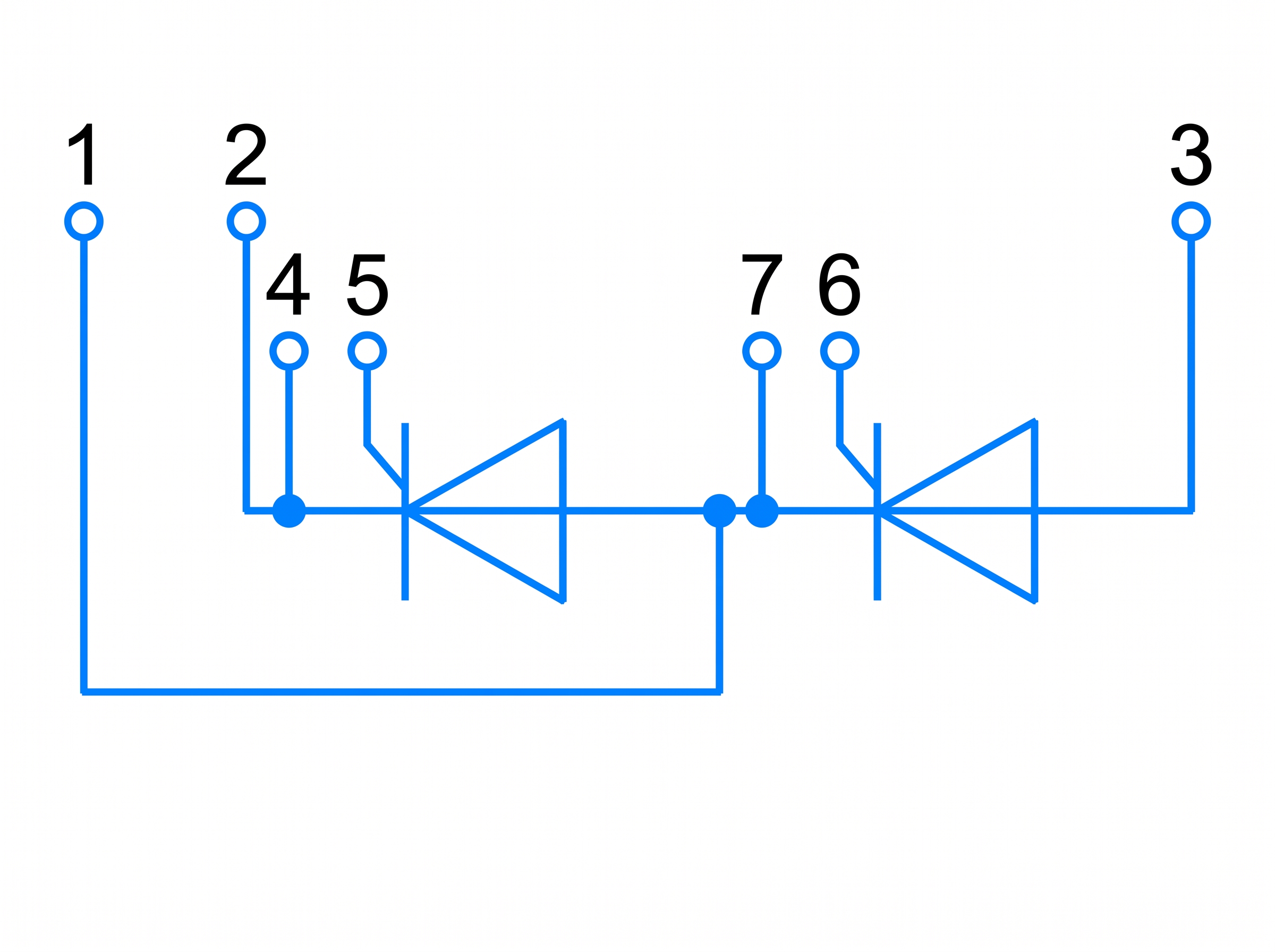

Схема соединения	МТТ	Два последовательно соединённых тиристора, полумост
ТУ	ТУ 26.11.21-1МТД-36557511-16	Технические условия

Маркировка МТТ-100-24:

МТТ — тиристорный модуль; два последовательно соединённых тиристора, полумост.
100 — максимально допустимый средний ток одного тиристора, А, при указанных условиях охлаждения.
24 — класс напряжения: U_DRM = U_RRM = 2400 В.

Характеристики

Тип

Модуль тиристорный (МТТ)

Напряжение номинальное , В

2400

Ток номинальный, А

100

Вес, макс

180 г

Tjmax,°С

125

Корпус

КМ2ДТ-20

Технические условия

ТУ 26.11.21-1МТД-36557511-16

Описание

Характеристики

Описание

Модуль рассчитан на работу в различных климатических условиях:

Умеренный и холодный климат (УХЛ)
Умеренный (У)

Категория размещения:

1 - для эксплуатации на открытом воздухе
2 - эксплуатация в помещениях с естественной вентиляцией
2.1 - для эксплуатации в качестве встроенных элементов внутри комплектных изделий , которые относятся к категориям размещения 1 или 2
4 - эксплуатация в помещениях с искусственным регулированием климата

Модули широко используются в силовой электронике:

Выпрямительные мосты;
Регуляторы переменного тока;
«Мягкий» пуск электродвигателя переменного тока;
Управление двигателем;
Входные выпрямители для инверторов;
Контроль температуры (например, для печей, химических процессов);
Управление скоростью вращения электродвигателя переменного тока;
Прерыватели постоянного тока;
Индукционный нагрев;
Источники бесперебойного питания;
Электросварка

Благодаря выдающейся нагрузочной способности, силовой полупроводниковый модуль является незаменимым решением для промышленных устройств. Конструкция модуля предусматривает изолированное основание, что гарантирует высокую электрическую надежность, а также обеспечивает исключительное удобство монтажа и быструю интеграцию в любое электрооборудование.

Для эффективного отвода тепла рекомендуется использовать радиаторы, охладители или альтернативные системы охлаждения. При монтаже важно соблюдать рекомендуемый момент затяжки и, при необходимости, наносить теплопроводящие материалы типа КПТ-8 или аналоги, чтобы обеспечить максимальную производительность и долговечность устройства.
