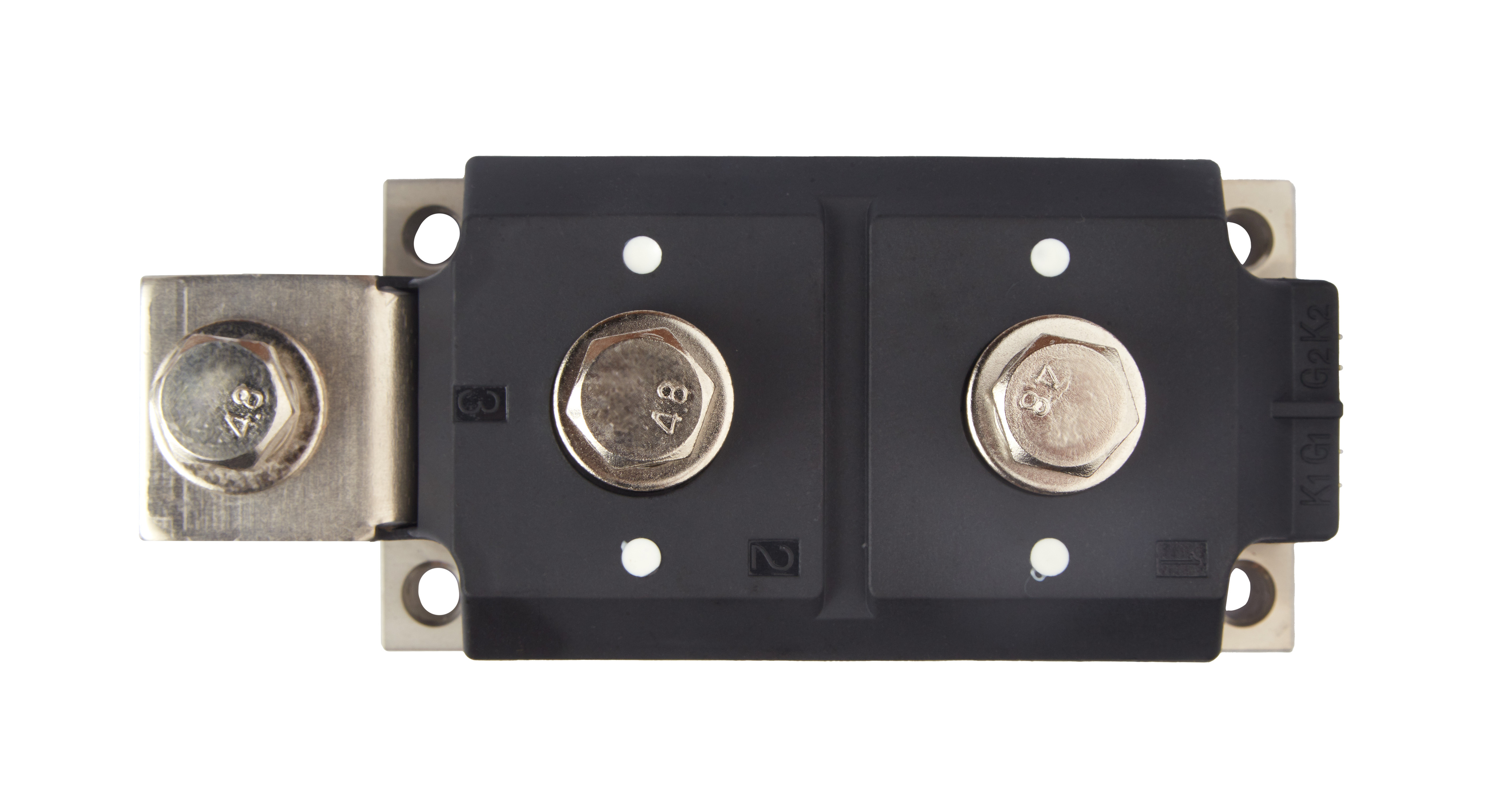

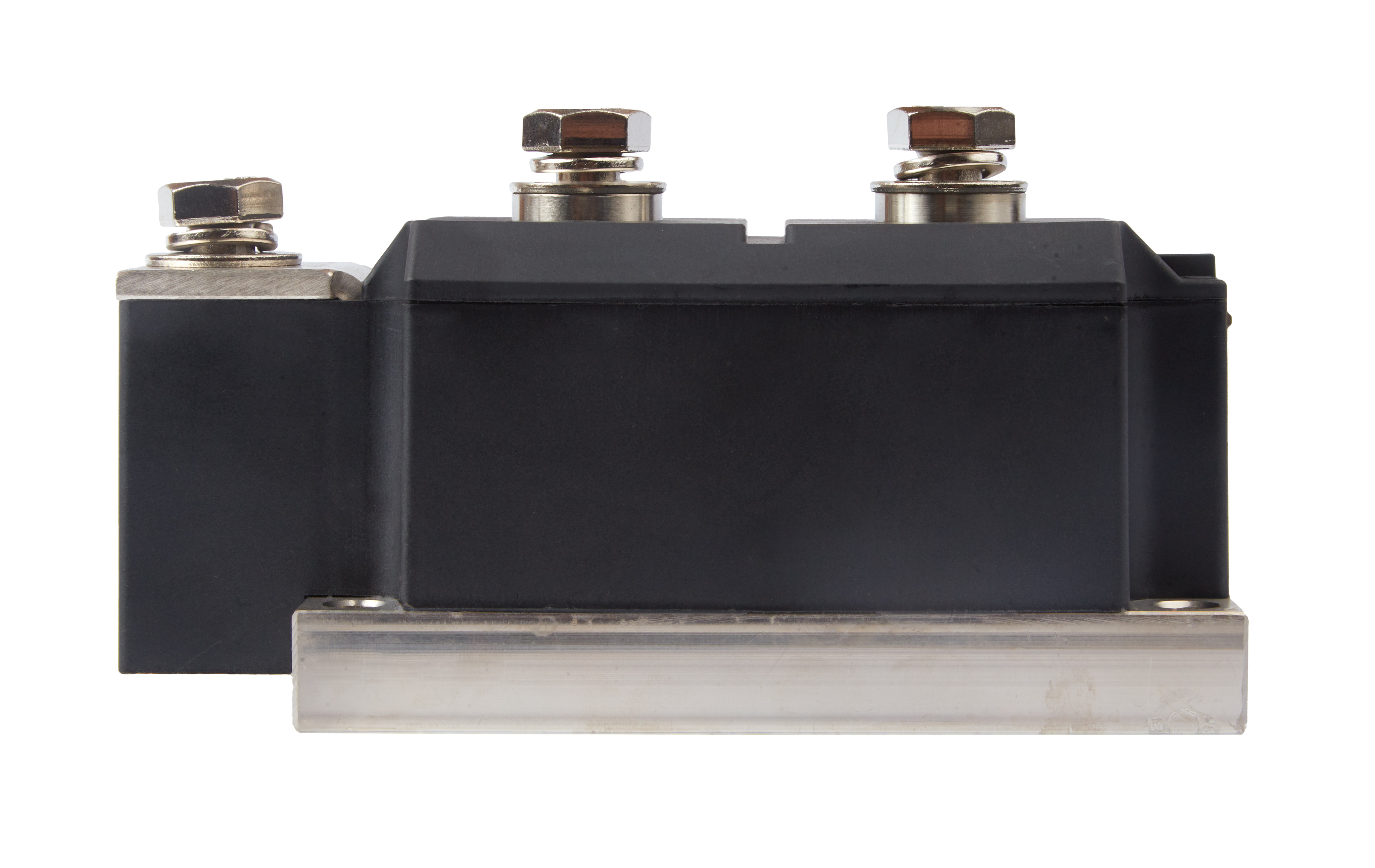

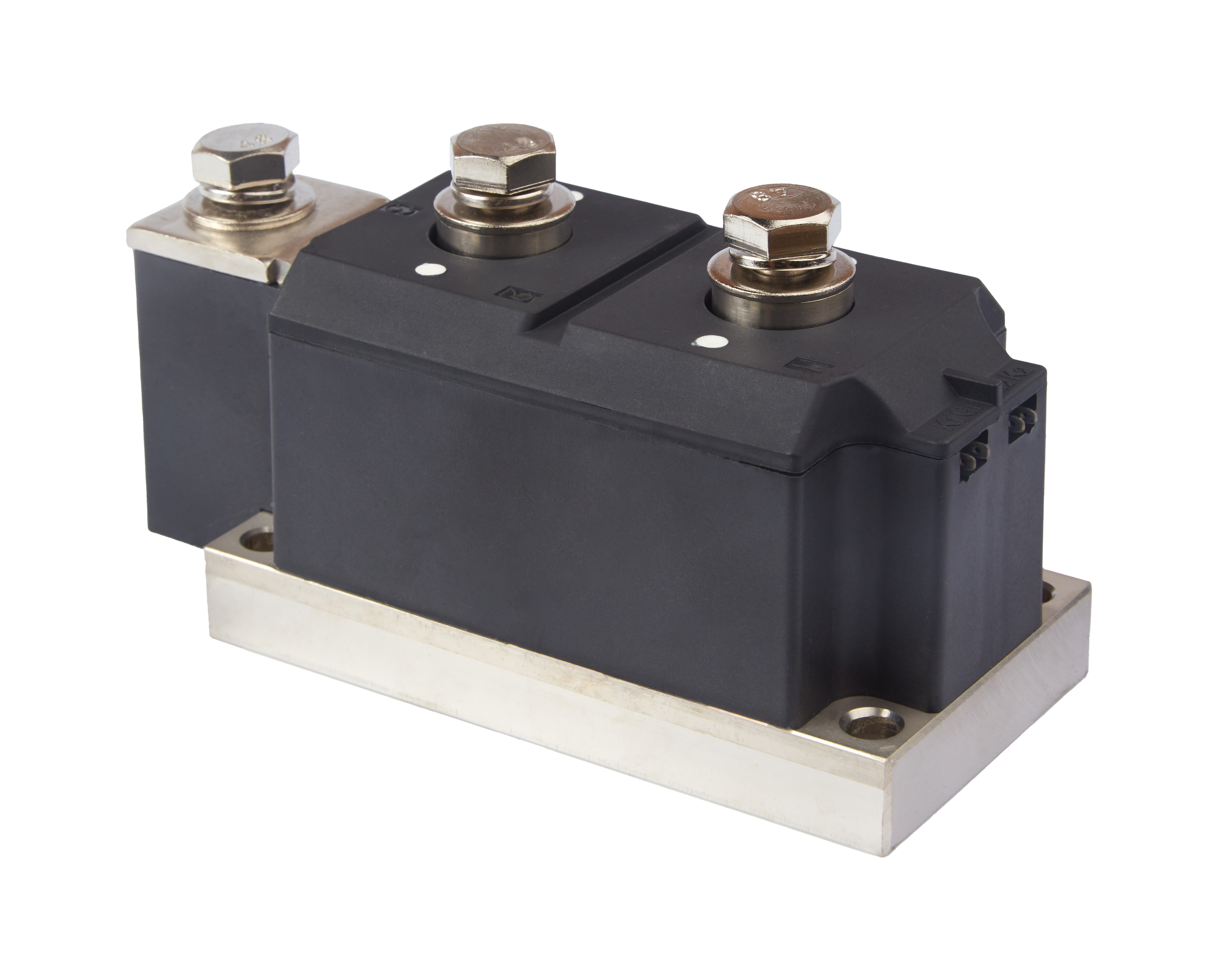

Модуль тиристорный МТ5-800-14

Name: Модуль тиристорный МТ5-800-14
SKU: МТ5-80014
Availability: InStock

В корзине шт Перейти

Нет в наличии

Модуль МТ5-800-14 — двухпозиционный тиристорный силовой модуль. Два тиристора с общим анодом. Предназначен для управляемых выпрямителей и преобразовательных установок. Средний ток одного тиристора — 800 А при температуре корпуса 75 °C; повторяющееся импульсное напряжение в закрытом состоянии и обратное напряжение — 1 400 В. Корпус — КМ2ДТ-77, с изолированным основанием.

Ключевые параметры:

Параметр	Значение	Обозначение
U_DRM / U_RRM	1 400 В	Повторяющееся импульсное напряжение в закрытом состоянии / обратное напряжение
I_TAV	800 А	Максимальный средний ток одного тиристора; T_c = 75 °C; синусоидальная полуволна 180°, 50 Гц
I_TRMS	1 256 А	Действующий ток одного тиристора; T_c = 75 °C; полуволна 180°, 50 Гц
I_TSM	31 000 А	Ударный ток; одиночная полуволна 10 мс; T_j = 130 °C, U_D = U_R = 0 В
I²t	4 800 000 А²·с	Защитный показатель; одиночная полуволна 10 мс; T_j = 130 °C, U_D = U_R = 0 В
U_TM	≤ 1,45 В	Импульсное напряжение в открытом состоянии; I_TM = 2 512 А; T_j = 25 °C
U_T(TO)	0,95 В	Пороговое напряжение при T_j = 130 °C
r_T	0,20 мОм	Динамическое сопротивление в открытом состоянии при T_j = 130 °C
t_q	≤ 200 мкс	Время выключения; T_j = 130 °C; dU/dt = 50 В/мкс
(di_T/dt)_crit f = 50 Гц	1 000 А/мкс	Критическая скорость нарастания тока в открытом состоянии, А/мкс
(di_T/dt)_crit f = 1 Гц	2 000 А/мкс	Критическая скорость нарастания тока в открытом состоянии, А/мкс
(dU_D/dt)_crit	1600 В/мкс	Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс
I_GT	≤ 300 мА	Отпирающий постоянный ток управления при T_j = 25 °C, U_D = 12 В
U_GT	≤ 2,50 В	Отпирающее постоянное напряжение управления при T_j = 25 °C, U_D = 12 В
T_jmax	130 °C	Максимальная температура p-n перехода
R_th(j-c)	0,05 °C/Вт	Тепловое сопротивление переход–корпус на один тиристор; полуволна 180°, 50 Гц
R_th(j-c)	0,025 °C/Вт	Тепловое сопротивление переход–корпус на модуль; полуволна 180°, 50 Гц
R_th(c-h)	0,008 °C/Вт	Тепловое сопротивление корпус–охладитель на модуль
U_ISOL	3000 В / 3600 В	Испытательное напряжение изоляции: 60 с / 1 с; действующее значение, 50 Гц
M₁	9 Н·м ± 15%	Момент затяжки крепления основания, резьба М8; смазанная резьба
M₂	18 Н·м ± 15%	Момент затяжки силовых выводов, резьба М12; смазанная резьба
m	≤ 4 100 г	Максимальная масса модуля

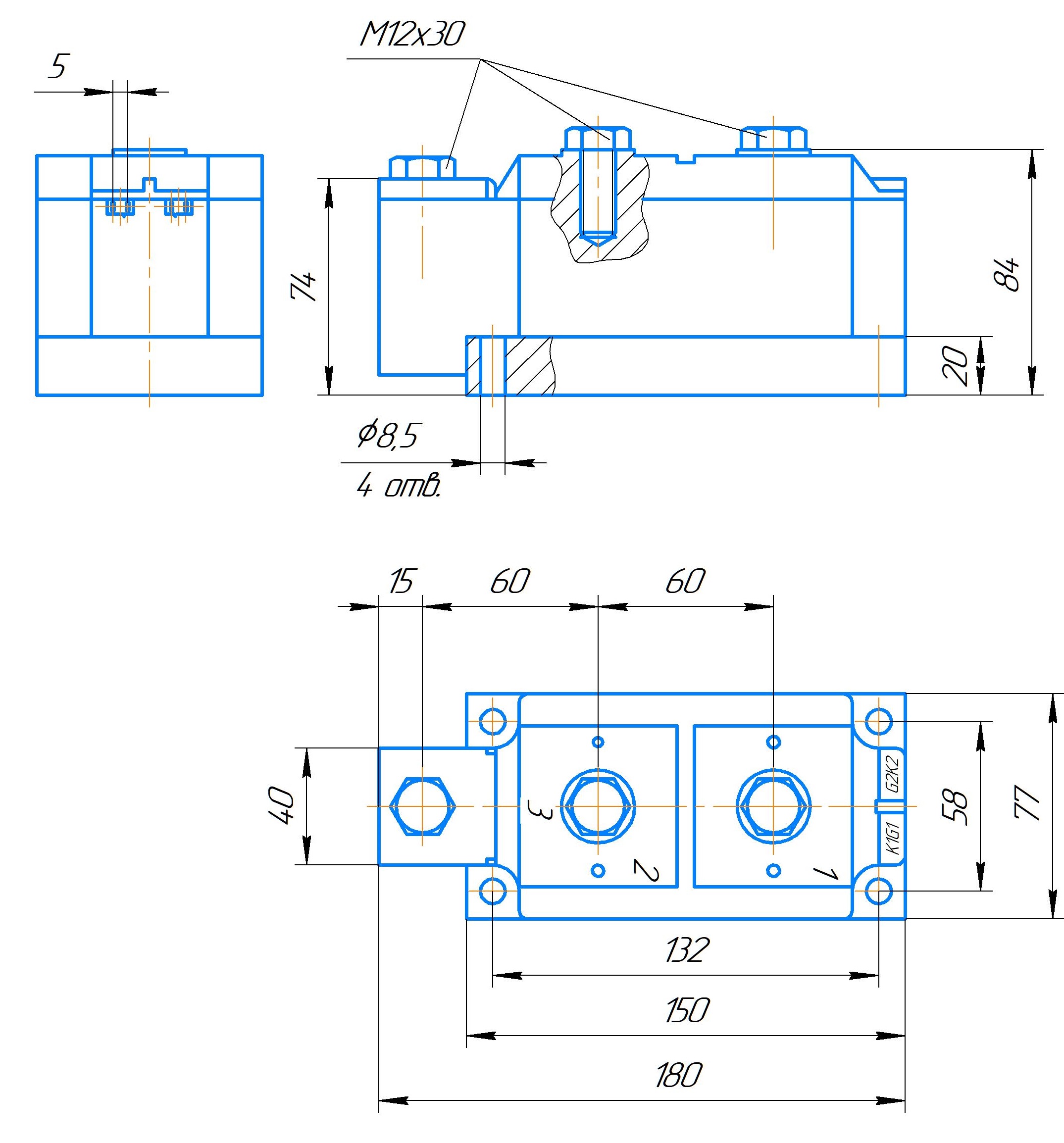

Корпус	КМ2ДТ-77	Обозначение корпуса
Размер основания	77 × 150 мм	Ширина × длина основания
Схема соединения	МТ5	Два тиристора с общим анодом
ТУ	ТУ 26.11.21-1МТД-36557511-16	Технические условия

Маркировка МТ5-800-14:

МТ5 — тиристорный модуль; два тиристора с общим анодом.
800 — максимально допустимый средний ток одного тиристора, А, при указанных условиях охлаждения.
14 — класс напряжения: U_DRM = U_RRM = 1400 В.

Характеристики

Тип

Модуль тиристорный (МТ5)

Напряжение номинальное , В

1400

Ток номинальный, А

800

Вес, макс

4 100 г

Tjmax,°С

130

Корпус

КМ2ДТ-77

Технические условия

ТУ 26.11.21-1МТД-36557511-16

Описание

Характеристики

Описание

Модуль рассчитан на работу в различных климатических условиях:

Умеренный и холодный климат (УХЛ)
Умеренный (У)

Категория размещения:

1 - для эксплуатации на открытом воздухе
2 - эксплуатация в помещениях с естественной вентиляцией
2.1 - для эксплуатации в качестве встроенных элементов внутри комплектных изделий , которые относятся к категориям размещения 1 или 2
4 - эксплуатация в помещениях с искусственным регулированием климата

Модули широко используются в силовой электронике:

Выпрямительные мосты;
Регуляторы переменного тока;
«Мягкий» пуск электродвигателя переменного тока;
Управление двигателем;
Входные выпрямители для инверторов;
Контроль температуры (например, для печей, химических процессов);
Управление скоростью вращения электродвигателя переменного тока;
Прерыватели постоянного тока;
Индукционный нагрев;
Источники бесперебойного питания;
Электросварка

Благодаря выдающейся нагрузочной способности, силовой полупроводниковый модуль является незаменимым решением для промышленных устройств. Конструкция модуля предусматривает изолированное основание, что гарантирует высокую электрическую надежность, а также обеспечивает исключительное удобство монтажа и быструю интеграцию в любое электрооборудование.

Для эффективного отвода тепла рекомендуется использовать радиаторы, охладители или альтернативные системы охлаждения. При монтаже важно соблюдать рекомендуемый момент затяжки и, при необходимости, наносить теплопроводящие материалы типа КПТ-8 или аналоги, чтобы обеспечить максимальную производительность и долговечность устройства.
