Модуль тиристорно-диодный МТ/Д4-1250-6

Name: Модуль тиристорно-диодный МТ/Д4-1250-6
SKU: МТД4-12506
Availability: InStock

В корзине шт Перейти

Нет в наличии

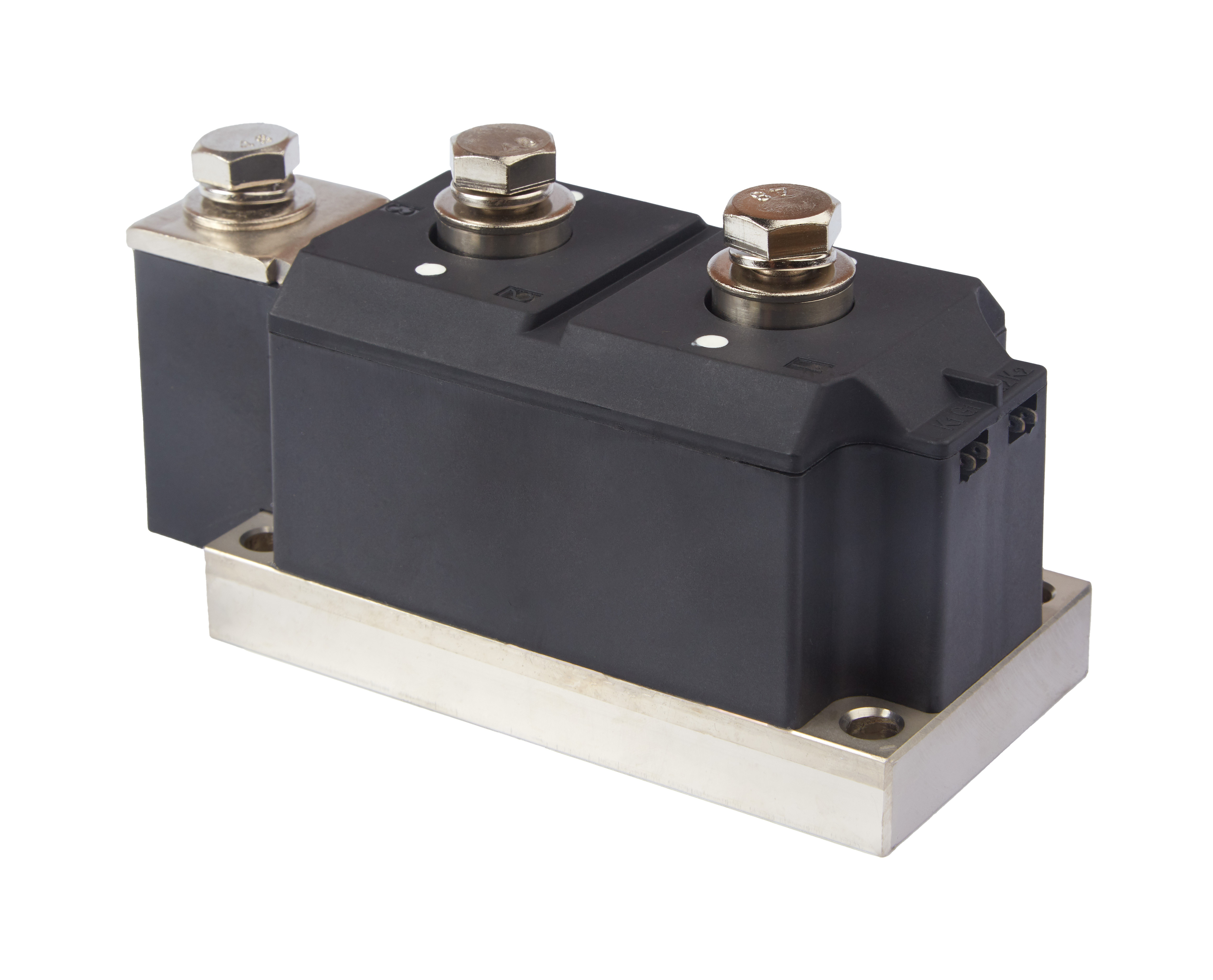

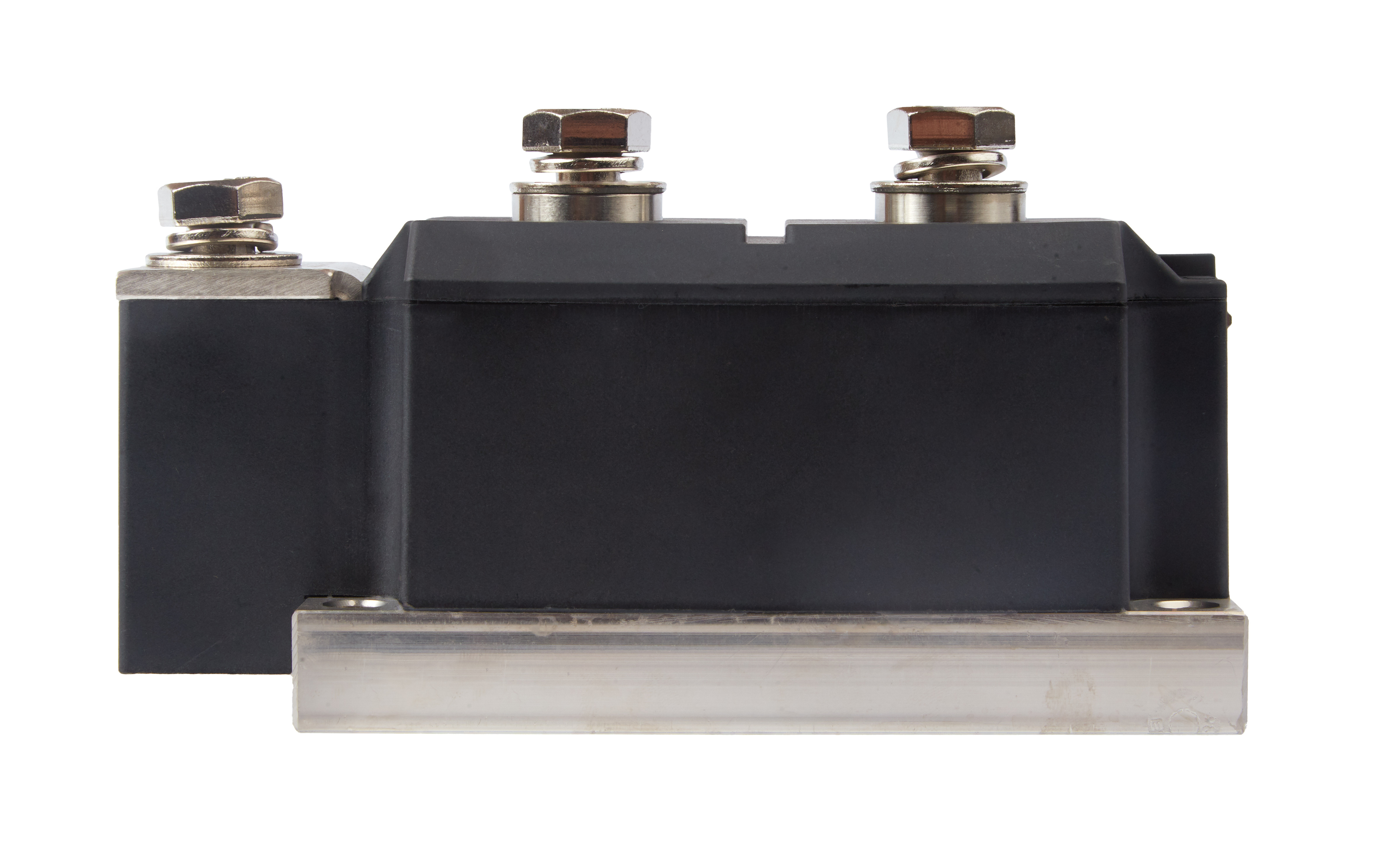

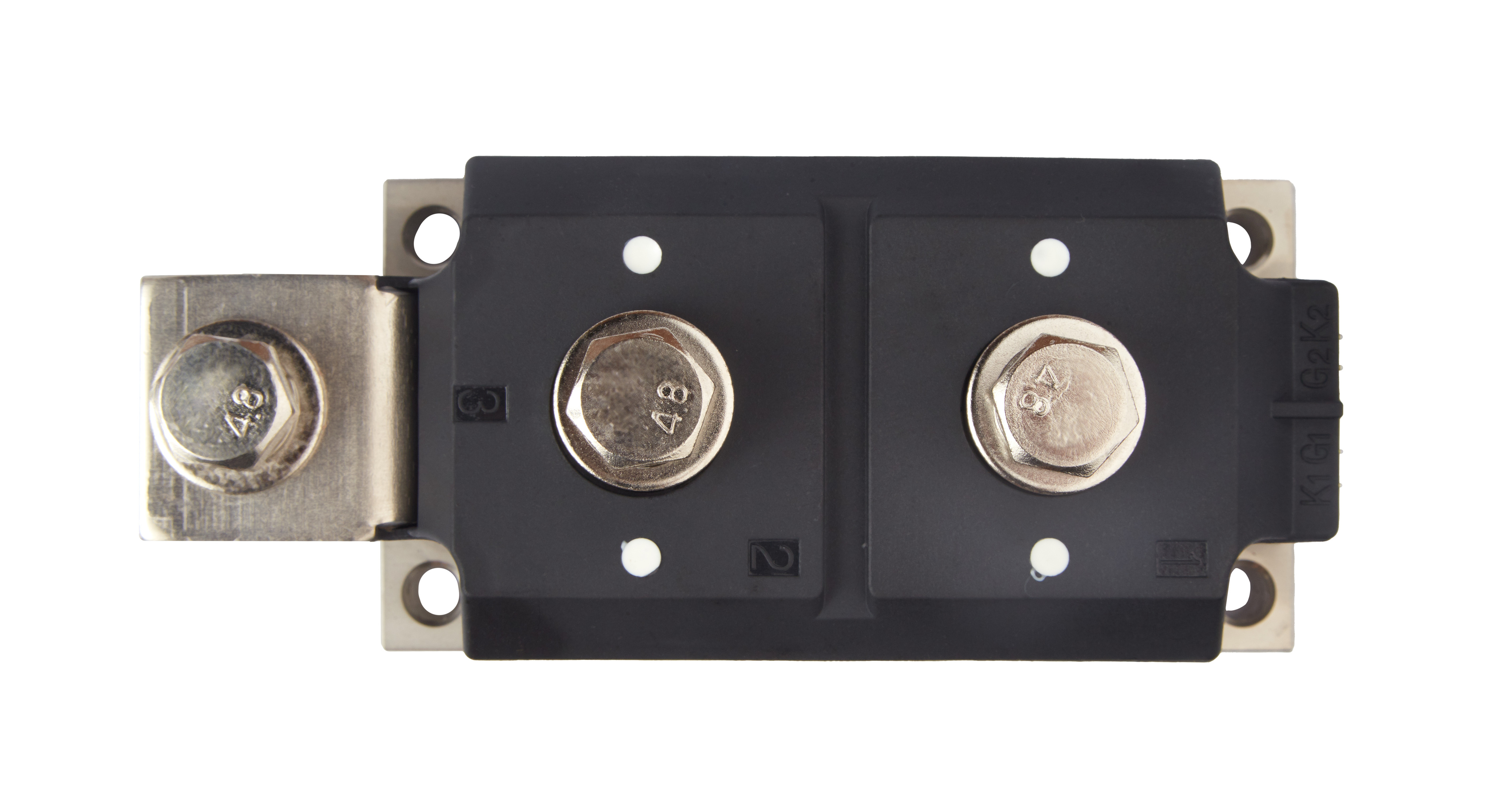

Модуль МТ/Д4-1250-6 — двухпозиционный тиристорно-диодный силовой модуль. Тиристор и диод с общим катодом (вывод 1). Максимальный средний ток тиристора — 1 250 А; повторяющееся импульсное напряжение в закрытом состоянии и обратное напряжение — 600 В. Корпус — КМ2ДТ-77.

Ключевые параметры:

Параметр	Значение	Обозначение
U_DRM / U_RRM	600 В	Повторяющееся импульсное напряжение в закрытом состоянии / обратное напряжение
I_TAV	1 250 А	Максимальный средний ток тиристора; T_c = 71 °C; синусоидальная полуволна 180°, 50 Гц
I_TRMS		Действующий ток тиристора; T_c = 71 °C; полуволна 180°, 50 Гц
I_TSM		Ударный ток тиристора; одиночная полуволна 10 мс; T_j = 150 °C
I²t		Защитный показатель; одиночная полуволна 10 мс; T_j = 150 °C
U_TM	≤ 1,40 В	Импульсное напряжение в открытом состоянии; I_TM = 3 925 А; T_j = 25 °C
U_T(TO)	0,82 В	Пороговое напряжение тиристора; T_j = 150 °C
r_T	0,13 мОм	Динамическое сопротивление тиристора; T_j = 150 °C
t_q	≤ 160 мкс	Время выключения тиристора; T_j = 150 °C
(di_T/dt)_crit f = 50 Гц		Критическая скорость нарастания тока в открытом состоянии
(di_T/dt)_crit f = 1 Гц		Критическая скорость нарастания тока в открытом состоянии
(dU_D/dt)_crit		Критическая скорость нарастания напряжения в закрытом состоянии
I_GT		Отпирающий постоянный ток управления; T_j = 25 °C, U_D = 12 В
U_GT		Отпирающее постоянное напряжение управления; T_j = 25 °C, U_D = 12 В
T_jmax	150 °C	Максимальная температура p-n перехода
R_th(j-c)	0,05 °C/Вт	Тепловое сопротивление переход–корпус на тиристор
R_th(j-c)		Тепловое сопротивление переход–корпус на модуль
R_th(c-h)		Тепловое сопротивление корпус–охладитель на модуль
U_ISOL		Электрическая прочность изоляции
M₁		Момент затяжки крепления основания
M₂		Момент затяжки силовых выводов
m		Максимальная масса модуля

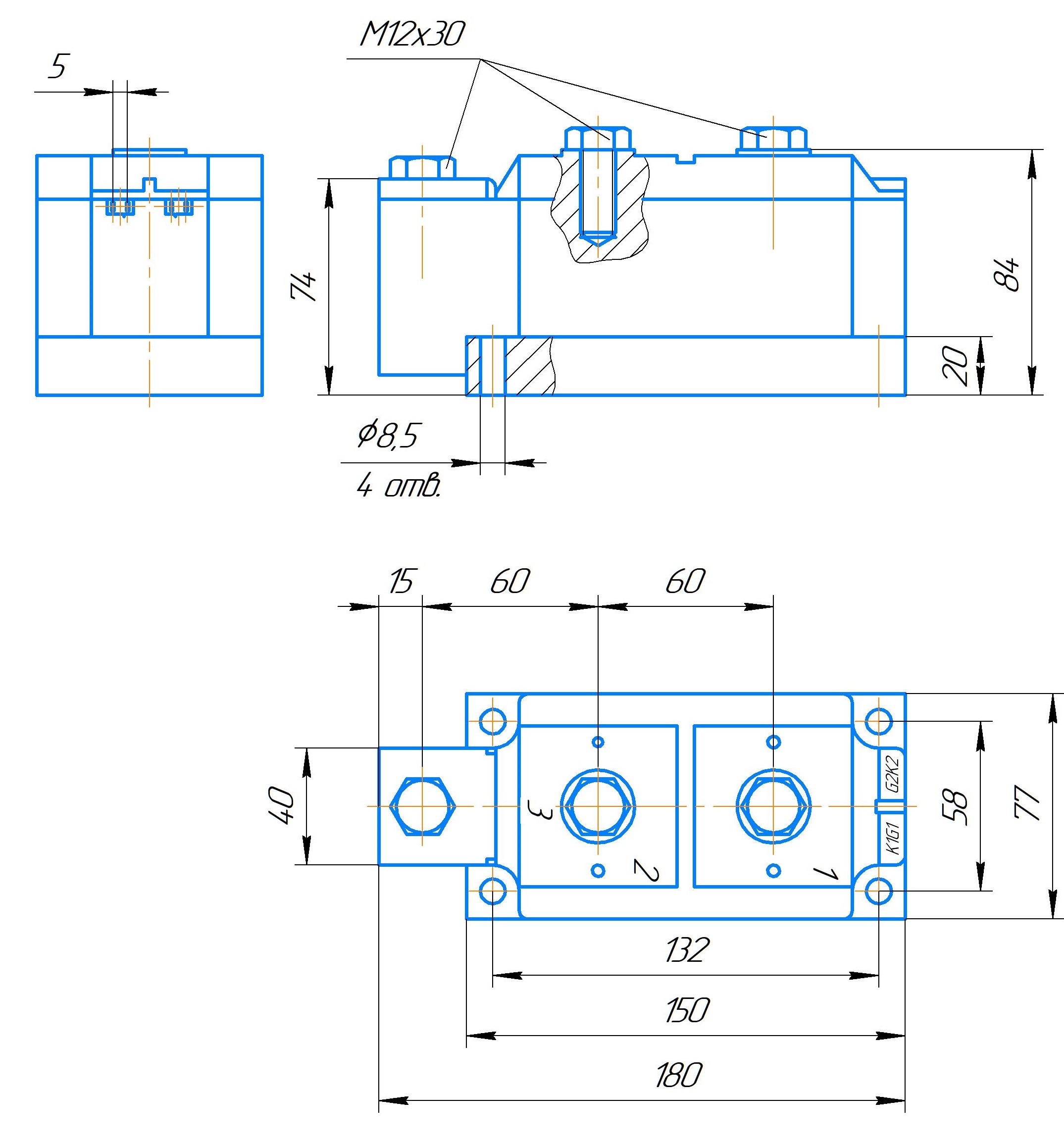

Корпус	КМ2ДТ-77	Обозначение корпуса
Размер основания	77 × 150 мм	Ширина × длина основания
Схема соединения	МТ/Д4	Тиристор и диод с общим катодом (вывод 1)
ТУ		Технические условия

Маркировка МТ/Д4-1250-6:

МТ/Д4 — тиристорно-диодный модуль; тиристор и диод с общим катодом (вывод 1).
1250 — максимальный средний ток тиристора, А, при указанных условиях охлаждения.
6 — класс напряжения: U_DRM = U_RRM = 600 В.

Характеристики

Тип

Модуль тиристорно-диодный (МТ/Д4)

Напряжение номинальное , В

600

Ток номинальный, А

1250

Tjmax,°С

150

Корпус

КМ2ДТ-77

Описание

Характеристики

Описание

Модуль рассчитан на работу в различных климатических условиях:

Умеренный и холодный климат (УХЛ)
Умеренный (У)

Категория размещения:

1 - для эксплуатации на открытом воздухе
2 - эксплуатация в помещениях с естественной вентиляцией
2.1 - для эксплуатации в качестве встроенных элементов внутри комплектных изделий , которые относятся к категориям размещения 1 или 2
4 - эксплуатация в помещениях с искусственным регулированием климата

Модули широко используются в силовой электронике:

Выпрямительные мосты;
Регуляторы переменного тока;
«Мягкий» пуск электродвигателя переменного тока;
Управление двигателем;
Входные выпрямители для инверторов;
Контроль температуры (например, для печей, химических процессов);
Управление скоростью вращения электродвигателя переменного тока;
Прерыватели постоянного тока;
Индукционный нагрев;
Источники бесперебойного питания;
Электросварка

Благодаря выдающейся нагрузочной способности, силовой полупроводниковый модуль является незаменимым решением для промышленных устройств. Конструкция модуля предусматривает изолированное основание, что гарантирует высокую электрическую надежность, а также обеспечивает исключительное удобство монтажа и быструю интеграцию в любое электрооборудование.

Для эффективного отвода тепла рекомендуется использовать радиаторы, охладители или альтернативные системы охлаждения. При монтаже важно соблюдать рекомендуемый момент затяжки и, при необходимости, наносить теплопроводящие материалы типа КПТ-8 или аналоги, чтобы обеспечить максимальную производительность и долговечность устройства.
