ДЛ153-2000-18

Name: ДЛ153-2000-18
SKU: СДЛ-00153200018
Availability: InStock

Нет в наличии

Диод ДЛ153-2000-18 — это силовой лавинный диод, предназначенный для преобразования переменного тока в постоянный. Обладает высокой устойчивостью к перенапряжениям благодаря возможности работы в режиме лавинного пробоя, что повышает его надёжность в нестабильных цепях. Подходит для работы в сетях с частотой до 500 Гц, что делает его эффективным решением для промышленной электроники и силовых преобразователей.
Диод выполнен в надёжном таблеточном корпусе — проверенной конструкции, зарекомендовавшей себя в самых жёстких эксплуатационных условиях. Такое исполнение обеспечивает высокую механическую прочность и теплоотвод, а также гарантирует отличную электрическую проводимость и стабильность. Благодаря этому достигаются высокая надёжность, длительный срок службы и повышенная энергоэффективность, что особенно важно в ответственных промышленных и силовых приложениях.

Ключевые параметры:

Параметр	Значение	Обозначение
V_RRM	1800 В	Повторяющееся импульсное обратное напряжение
I_FAV	2000 А	Средний прямой ток, макс
I_FSM	30000 А	Ударный ток, макс
V_F(TO)	0.90 В	Пороговое напряжение, макс
rT	0.185 мОм	Динамическое сопротивление, макс
V_FMпри 3.14xI_FAV	не более 1.80 В	Импульсное прямое напряжение
P_RSM	16000 Вт	Ударная обратная рассеиваемая мощность
T_jmax	175 ^oC	Температура p-n перехода
R_th(j-c)	0.02 ^oC/Вт	Тепловое сопротивление p-n переход-корпус
R_th(c-h)	0.005^oC/Вт	Тепловое сопротивление корпус-охладитель
F	20-30 кН	Усилие сжатия
m	550 г	Масса

Маркировка расшифровывается следующим образом:

ДЛ153-2000-18 УХЛ2

ДЛ — диод лавинный
153 - корпус диода
2000 - максимально допустимый средний прямой ток/номинальный ток, A
18 - класс по напряжению ( V_RRM , В / 100)
УХЛ2 - климатическое исполнение по ГОСТ 15150: УХЛ2, У2, Т2 и т.д.

Характеристики

Тип

диод лавинный (ДЛ)

Напряжение номинальное , В

1800

Исполнение корпуса

таблеточное

Ток номинальный, А

2000

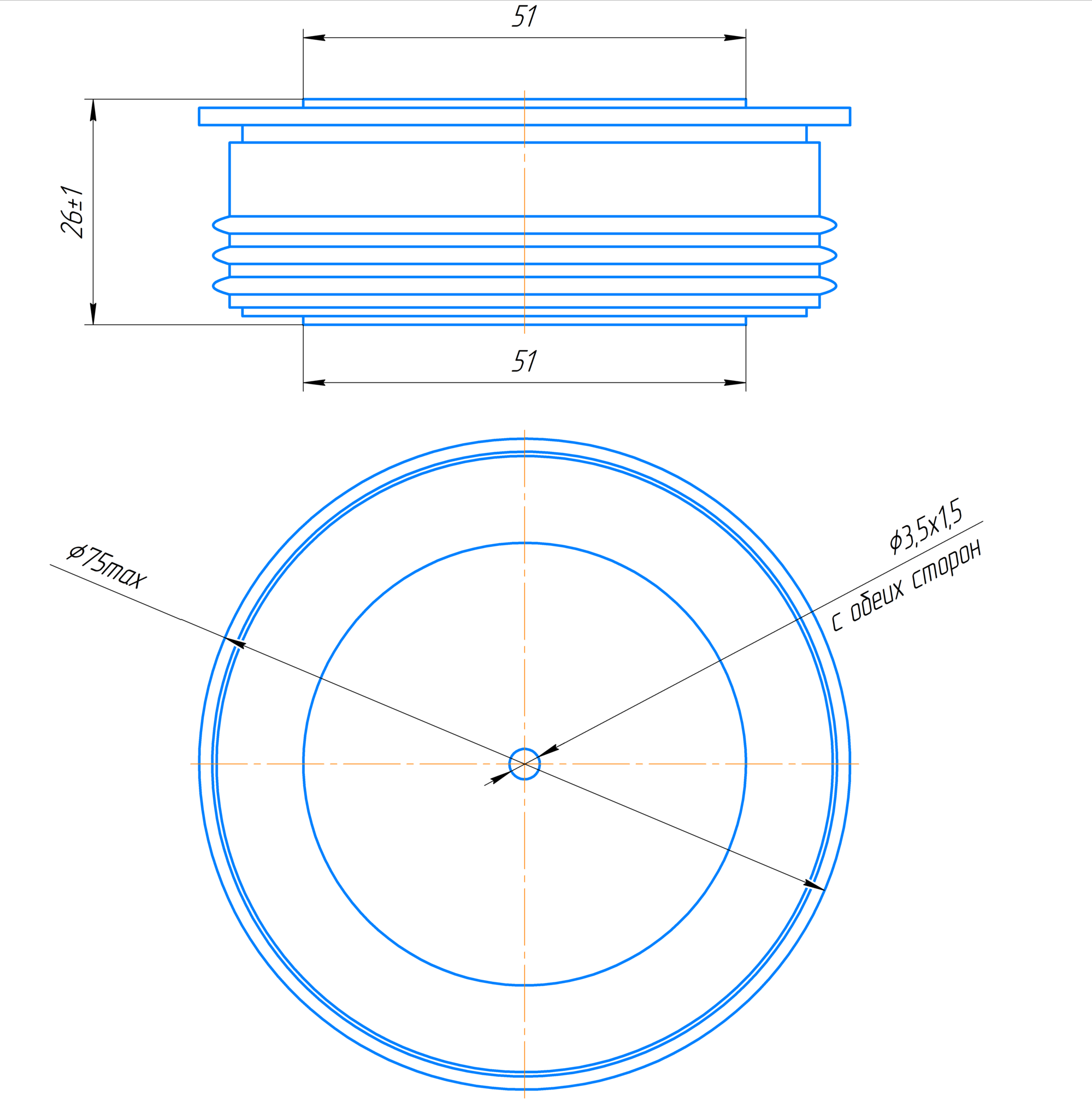

Корпус

ККДТ-53.26

Технические условия

ТУ 26.11.21-1Д.3-36557511-16

Описание

Характеристики

Описание

Диод рассчитан на работу в различных климатических условиях:

Умеренный и холодный климат (УХЛ)
Умеренный (У)
Тропический климат (Т)

Категория размещения:

1 - для эксплуатации на открытом воздухе
2 - эксплуатация в помещениях с естественной вентиляцией
2.1 - для эксплуатации в качестве встроенных элементов внутри комплектных изделий , которые относятся к категориям размещения 1 или 2
4 - эксплуатация в помещениях с искусственным регулированием климата

Конструктивное исполнение диода в таблеточном корпусе обеспечивает возможность оперативного изменения полярности устройства. Контактные поверхности выполняют функции анода и катода, вследствие чего изменение полярности диода достигается при перевороте корпуса на 180°

Диод широко используется в различных областях:

Выпрямительные устройства: сварочные аппараты, зарядные устройства, источники питания, входные выпрямители.
Электрогенераторы
Тяговые подстанции и установки
Выпрямительные мосты
Зарядно-разрядные устройства
Источники бесперебойного питания (ИБП).
Устройства для предотвращение повреждений от коммутационных перенапряжений (ограничители, разрядники, защитные установки, стабилизаторы, фильтры)
Прерыватели постоянного тока
Работа в низковольтных цепях гальванических установок
Электросварка
Тяговый электропривод
Компенсация реактивной мощности
Преобразователи собственных нужд

Для эффективного отвода тепла рекомендуется использовать радиаторы, охладители или альтернативные системы охлаждения. При монтаже диода необходим контроль усилия сжатия а также нанесение теплопроводящих материалов типа КПТ-8 или аналогов, чтобы обеспечить максимальную производительность и долговечность устройства.
