ДЧ343-800-16

Name: ДЧ343-800-16
SKU: ДЧ-0034380016
Availability: InStock

Нет в наличии

Диод ДЧ343-800-16 — это силовой быстровосстанавливающийся диод, предназначенный для использования в высокочастотных схемах, где требуется минимальное время восстановления и высокая эффективность. Диод выполнен в надёжном корпусе таблеточного типа — современной конструкции, зарекомендовавшей себя в самых жёстких эксплуатационных условиях. Такое исполнение обеспечивает высокую механическую прочность, упрощает монтаж и теплоотвод, а также гарантирует отличную электрическую проводимость и стабильность контактов. Благодаря этому достигаются высокая надёжность, длительный срок службы и повышенная энергоэффективность, что особенно важно в ответственных промышленных и силовых приложениях.

Ключевые параметры:

Параметр	Значение	Обозначение
V_RRM	1600 В	Повторяющееся импульсное обратное напряжение
I _FAV	800 А	Средний прямой ток, макс
I_FSM	12500 А	Ударный ток, макс
V_F(TO)	1.30 В	Пороговое напряжение, макс
rT	0.60 мОм	Динамическое сопротивление, макс
V_FMпри 3.14xI_FAV	не более 2.80 В	Импульсное прямое напряжение
t_rr	8.0 мкс	Время обратного восстановления
T_jmax	125 ^oC	Температура p-n перехода
R_th(j-c)	0.035 ^oC/Вт	Тепловое сопротивление p-n переход-корпус
R_th(c-h)	0.010 ^oC/Вт	Тепловое сопротивление корпус-охладитель
F	14-16 кН	Монтажное усилие
m	280 г	Масса

Маркировка расшифровывается следующим образом:

ДЧ343-800-16 УХЛ2

ДЧ — диод быстровосстанавливающийся

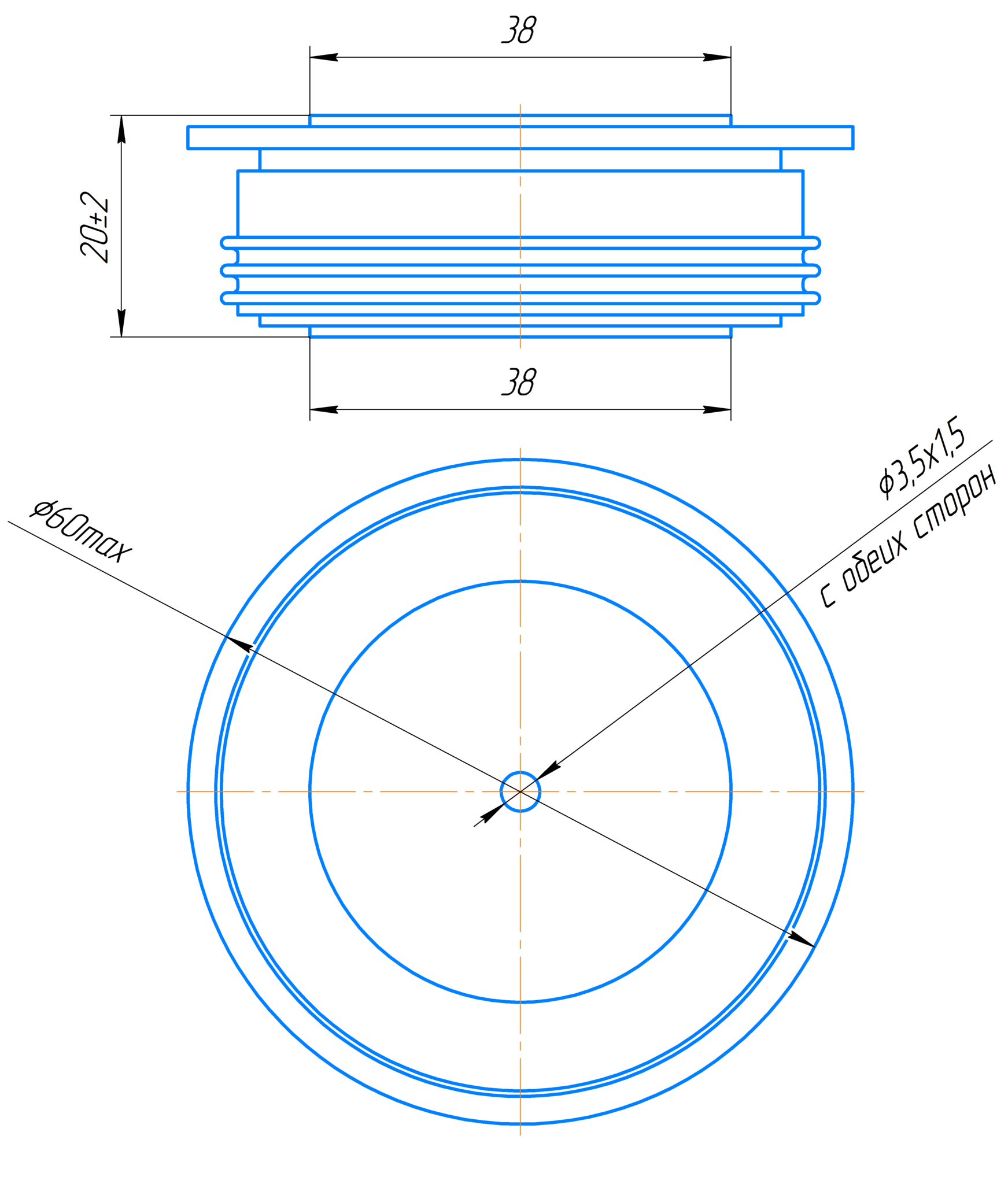

343 - корпус диода
800 - максимально допустимый средний прямой ток/номинальный ток, A
16 - класс по напряжению ( V_RRM , В / 180)
УХЛ2 - климатическое исполнение по ГОСТ 15150: УХЛ2, У2, Т2 и т.д.

Характеристики

Тип

диод быстровосстанавливающийся(ДЧ)

Напряжение номинальное , В

1600

Исполнение корпуса

таблеточное

Ток номинальный, А

800

VF(TO), В

2026-03-01

Класс по напряжению

rT, мОм

0.6

Вес, макс

280 г

Rth(j-c), °С/Вт

0.035

Tjmax,°С

150

trr, мкс

4.00, 5.00, 6.3, 8.0

Описание

Характеристики

Описание

Диод рассчитан на работу в различных климатических условиях:

Умеренный и холодный климат (УХЛ)
Умеренный (У)
Тропический климат (Т)

Категория размещения:

1 - работа на открытом воздухе
2 - помещения с естественной вентиляцией
2.1 - для эксплуатации в качестве встроенных элементов внутри комплектных изделий , которые относятся к категориям размещения 1 или 2
4 - помещения с искусственным регулированием климата

Конструктивное исполнение диода в таблеточном корпусе обеспечивает возможность оперативного изменения полярности устройства. Контактные поверхности выполняют функции анода и катода, вследствие чего изменение полярности диода достигается при перевороте корпуса на 180°

Диод ДЧ343-800 широко используется в различных областях:

Выпрямительные устройства: сварочные аппараты, зарядные устройства, источники питания, входные выпрямители.
Электрогенераторы
Тяговые подстанции и установки
Выпрямительные мосты
Зарядно-разрядные устройства
Источники бесперебойного питания (ИБП).
Устройства для предотвращение повреждений от коммутационных перенапряжений (ограничители, разрядники, защитные установки, стабилизаторы, фильтры)
Прерыватели постоянного тока
Работа в низковольтных цепях гальванических установок
Электросварка
Тяговый электропривод
Компенсация реактивной мощности
Преобразователи собственных нужд

Для эффективного отвода тепла рекомендуется использовать радиаторы, охладители или альтернативные системы охлаждения. При монтаже важно соблюдать усилие сжатия и, при необходимости, наносить теплопроводящие материалы типа КПТ-8 или аналоги, чтобы обеспечить максимальную производительность и долговечность устройства.

Характеристики

Тип

диод быстровосстанавливающийся(ДЧ)

Напряжение номинальное , В

1600

Исполнение корпуса

таблеточное

Ток номинальный, А

800

VF(TO), В

2026-03-01

Класс по напряжению

rT, мОм

0.6

Вес, макс

280 г

Rth(j-c), °С/Вт

0.035

Tjmax,°С

150

trr, мкс

4.00, 5.00, 6.3, 8.0
