Д443-630-57

Name: Д443-630-57
SKU: СД-0044363057
Availability: InStock

Нет в наличии

Д443-630-57 — это силовой диод, предназначенный для преобразования переменного тока в постоянный. Благодаря возможности работы в сетях до 500 Гц , этот диод отлично подходит для использования в промышленном оборудовании.
Диод выполнен в надёжном корпусе таблеточного типа — современной конструкции, зарекомендовавшей себя в самых жёстких эксплуатационных условиях. Такое исполнение обеспечивает высокую механическую прочность, упрощает монтаж и теплоотвод, а также гарантирует отличную электрическую проводимость и стабильность контактов. Благодаря этому достигаются высокая надёжность, длительный срок службы и повышенная энергоэффективность, что особенно важно в ответственных промышленных и силовых приложениях.

Ключевые параметры:

Параметр	Значение	Обозначение
V_RRM	5700 В	Повторяющееся импульсное обратное напряжение
I _FAV	630 А	Средний прямой ток, макс
I_FSM	6000 кА	Ударный ток, макс
V_F(TO)	0.90 В	Пороговое напряжение, макс
rT	0.84 мОм	Динамическое сопротивление, макс
V_FMпри 3.14xI_FAV	не более 2.50 В	Импульсное прямое напряжение
T_jmax	150 ^oC	Температура p-n перехода
R_th(j-c)	0.036 ^oC/Вт	Тепловое сопротивление p-n переход-корпус
R_th(c-h)	0.015 ^oC/Вт	Тепловое сопротивление корпус-охладитель
F	14-16 кН	Монтажное усилие
m	280 г	Масса

Маркировка расшифровывается следующим образом:

Д433-630-57 УХЛ2

Д — диод выпрямительный
443 - корпус диода
630 - максимально допустимый средний прямой ток/номинальный ток, A
57 - класс по напряжению ( V_RRM , В / 100)
УХЛ2 - климатическое исполнение по ГОСТ 15150: УХЛ2, У2, Т2 и т.д.

Характеристики

Тип

диод выпрямительный (Д)

Полярность

прямая

Напряжение номинальное , В

5700

Исполнение корпуса

таблеточное

Ток номинальный, А

630

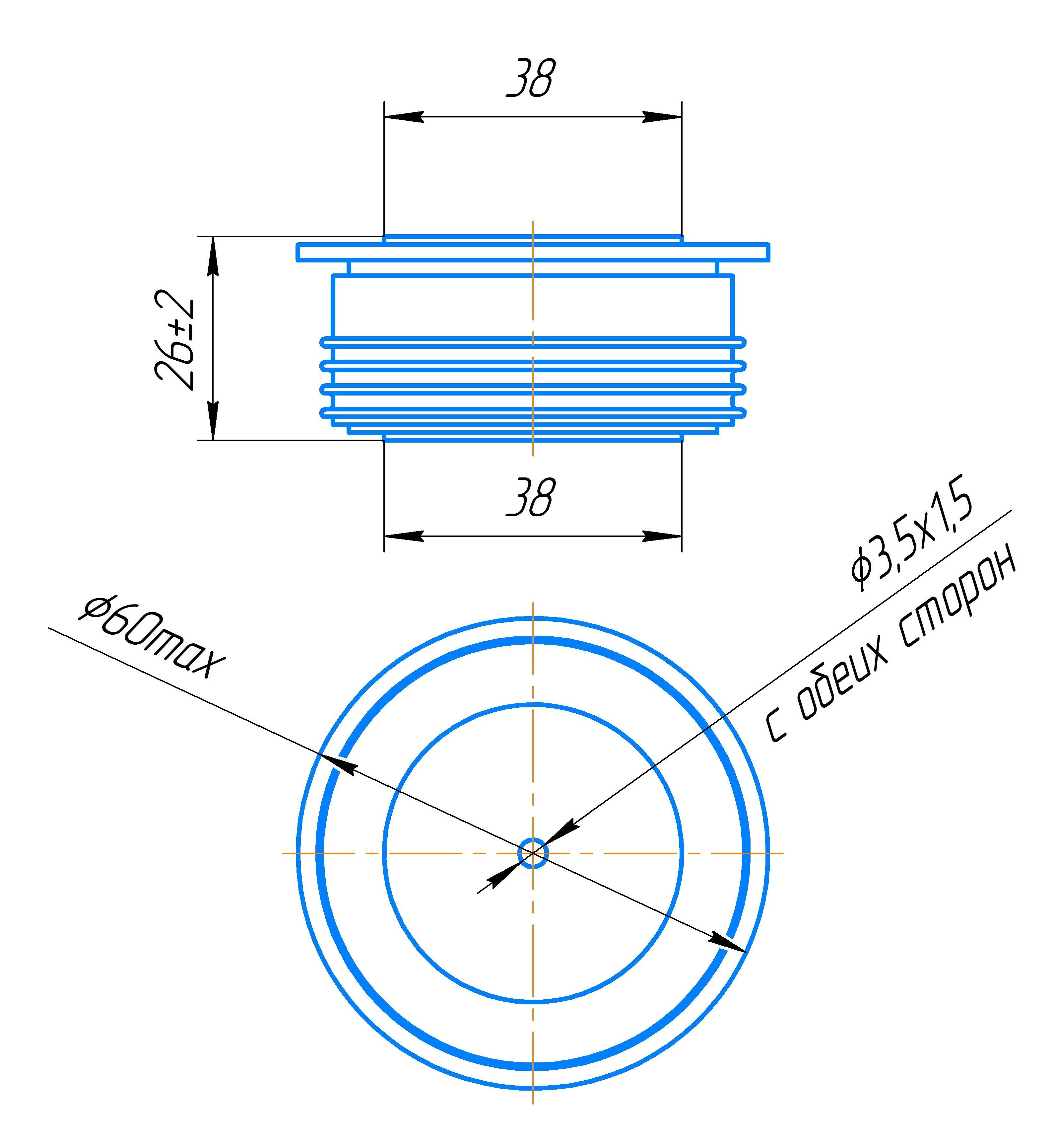

Корпус

ККДТ-33.26

Технические условия

ТУ 26.11.21-1Д.3-36557511-16

Описание

Характеристики

Описание

Диод рассчитан на работу в различных климатических условиях:

Умеренный и холодный климат (УХЛ)
Умеренный (У)
Тропический климат (Т)

Категория размещения:

1 - для эксплуатации на открытом воздухе
2 - эксплуатация в помещениях с естественной вентиляцией
2.1 - для эксплуатации в качестве встроенных элементов внутри комплектных изделий , которые относятся к категориям размещения 1 или 2
4 - эксплуатация в помещениях с искусственным регулированием климата

Конструктивное исполнение диода в таблеточном корпусе обеспечивает возможность оперативного изменения полярности устройства. Контактные поверхности выполняют функции анода и катода, вследствие чего изменение полярности диода достигается при перевороте корпуса на 180°

Диод широко используется в различных областях:

Выпрямительные устройства: сварочные аппараты, зарядные устройства, источники питания, входные выпрямители.
Электрогенераторы
Тяговые подстанции и установки
Выпрямительные мосты
Зарядно-разрядные устройства
Источники бесперебойного питания (ИБП).
Устройства для предотвращение повреждений от коммутационных перенапряжений (ограничители, разрядники, защитные установки, стабилизаторы, фильтры)
Прерыватели постоянного тока
Работа в низковольтных цепях гальванических установок
Электросварка
Тяговый электропривод
Компенсация реактивной мощности
Преобразователи собственных нужд

Для эффективного отвода тепла рекомендуется использовать радиаторы, охладители или альтернативные системы охлаждения. При монтаже диода необходим контроль усилия сжатия а также нанесение теплопроводящих материалов типа КПТ-8 или аналогов, чтобы обеспечить максимальную производительность и долговечность устройства.
