Д171-400-5

Name: Д171-400-5
SKU: СД-0017140005
Availability: InStock

В корзине шт Перейти

Нет в наличии

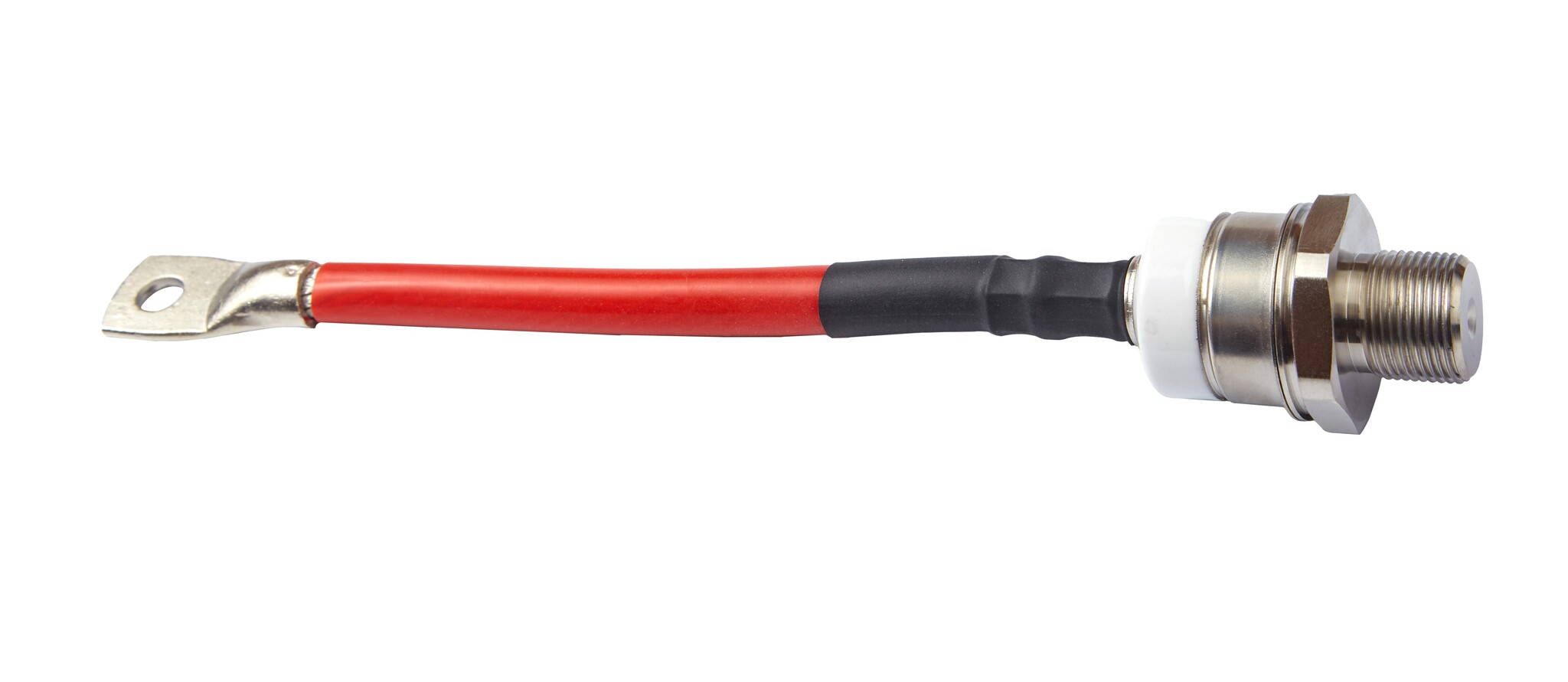

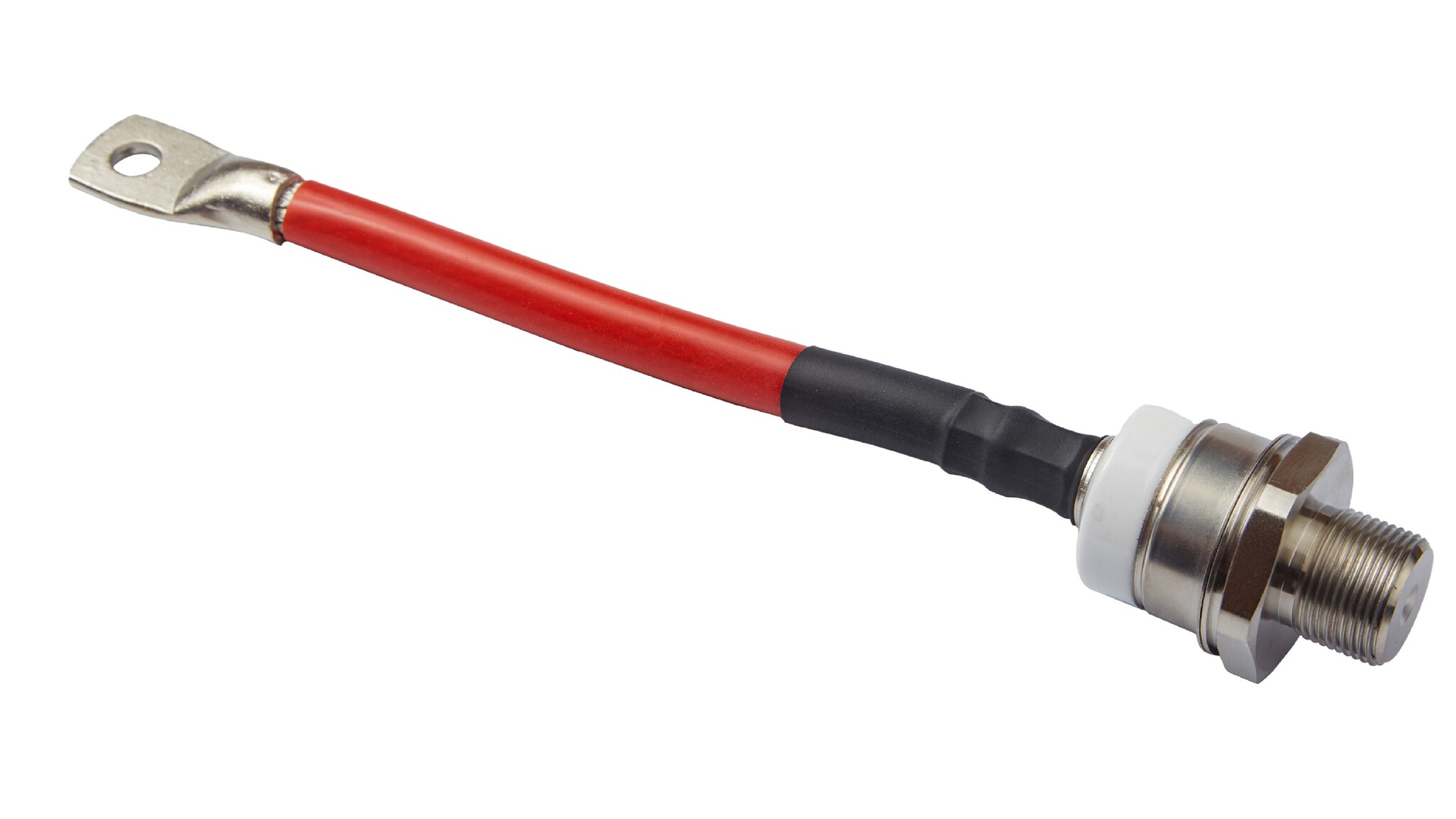

Д171-400-5 — это силовой диод, предназначенный для преобразования переменного тока в постоянный. Благодаря возможности работы в сетях до 500 Гц , этот диод отлично подходит для использования в промышленном оборудовании.

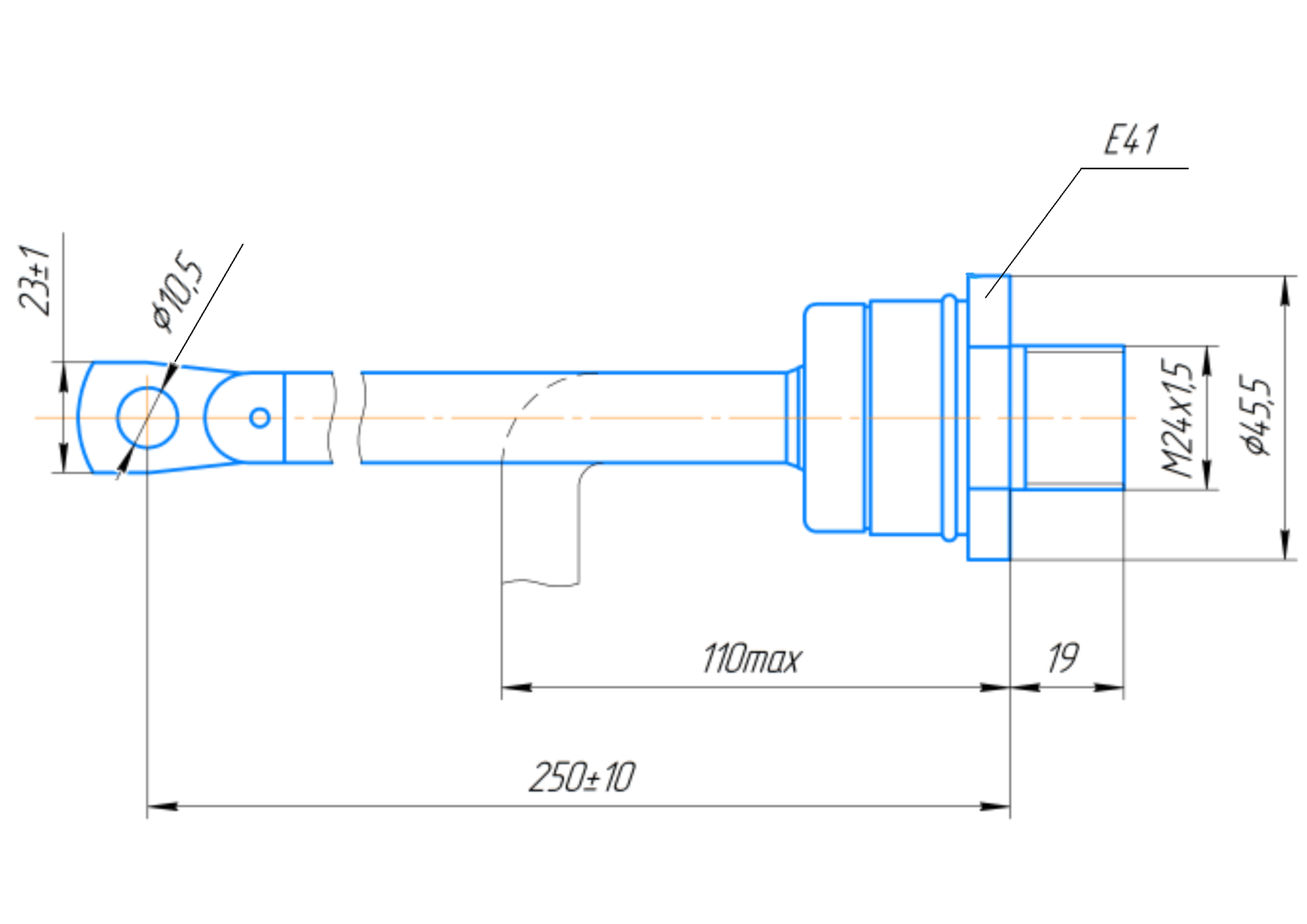

Диод выполнен в надёжном штыревом корпусе — проверенной конструкции, зарекомендовавшей себя в самых жёстких эксплуатационных условиях. Такое исполнение обеспечивает высокую механическую прочность, упрощает монтаж и теплоотвод, а также гарантирует отличную электрическую проводимость и стабильность контактов. Благодаря этому достигаются высокая надёжность, длительный срок службы и повышенная энергоэффективность, что особенно важно в ответственных промышленных и силовых приложениях.

Ключевые параметры:

Параметр	Значение	Обозначение
V_RRM	500 В	Повторяющееся импульсное обратное напряжение
I_FAV	400 А	Средний прямой ток, макс
I_FSM	1400 А	Ударный ток, макс
V_F(TO)	0.90 В	Пороговое напряжение, макс
rT	0.56 мОм	Динамическое сопротивление, макс
V_FMпри 3.14xI_FAV	не более 1.45 В	Импульсное прямое напряжение
T_jmax	190 ^oC	Температура p-n перехода
R_th(j-c)	0.081 ^oC/Вт	Тепловое сопротивление p-n переход-корпус
R_th(c-h)	0.03 ^oC/Вт	Тепловое сопротивление корпус-охладитель
M_d	25-35 Нм	Крутящий момент
m	465 г	Масса

Маркировка расшифровывается следующим образом:

Д171-400-5 УХЛ2

Д — диод выпрямительный
171 - корпус диода
400 - максимально допустимый средний прямой ток/номинальный ток, A
5 - класс по напряжению ( V_RRM , В / 100)
УХЛ2 - климатическое исполнение по ГОСТ 15150: УХЛ2, У2, Т2 и т.д.

Характеристики

Тип

диод выпрямительный (Д)

Полярность

прямая

Напряжение номинальное , В

500

Исполнение корпуса

штыревое

Ток номинальный, А

400

Корпус

ККДШ-71

Технические условия

ТУ 26.11.21-1Д.1-36557511-16

Описание

Характеристики

Описание

Диод рассчитан на работу в различных климатических условиях:

Умеренный и холодный климат (УХЛ)
Умеренный (У)
Тропический климат (Т)

Категория размещения:

1 - для эксплуатации на открытом воздухе
2 - эксплуатация в помещениях с естественной вентиляцией
2.1 - для эксплуатации в качестве встроенных элементов внутри комплектных изделий , которые относятся к категориям размещения 1 или 2
4 - эксплуатация в помещениях с искусственным регулированием климата

Полярность устройства легко определяется по маркировке на корпусе:

При прямой полярности основание диода является анодом , а жесткий вывод — катодом .
Если маркировка содержит букву «Х», полярность обратная: основание становится катодом, а вывод — анодом.

Диод широко используется в различных областях:

Выпрямительные устройства: сварочные аппараты, зарядные устройства, источники питания, входные выпрямители.
Электрогенераторы
Тяговые подстанции и установки
Выпрямительные мосты
Зарядно-разрядные устройства
Источники бесперебойного питания (ИБП).
Устройства для предотвращение повреждений от коммутационных перенапряжений (ограничители, разрядники, защитные установки, стабилизаторы, фильтры)
Прерыватели постоянного тока
Работа в низковольтных цепях гальванических установок
Электросварка
Тяговый электропривод
Компенсация реактивной мощности
Преобразователи собственных нужд

Для эффективного отвода тепла рекомендуется использовать радиаторы, охладители или альтернативные системы охлаждения. При монтаже важно соблюдать крутящий момент и, при необходимости, наносить теплопроводящие материалы типа КПТ-8 или аналоги, чтобы обеспечить максимальную производительность и долговечность устройства.

Характеристики

Тип

диод выпрямительный (Д)

Полярность

прямая

Напряжение номинальное , В

500

Исполнение корпуса

штыревое

Ток номинальный, А

400

Корпус

ККДШ-71

Технические условия

ТУ 26.11.21-1Д.1-36557511-16
