Тиристор вышел из строя, прежнее исполнение трудно найти, а оборудование нужно вернуть в работу. Можно ли установить прибор с таким же током и напряжением? Только после проверки параметров управления, динамических параметров, защиты, охлаждения и монтажа. Совпадение двух чисел в маркировке позволяет составить список кандидатов, но не подтверждает взаимозаменяемость.
Ниже — порядок подбора замены для промышленного преобразователя. Общие вопросы конструкции и маркировки разобраны в статье «Как правильно выбрать силовой тиристор?». Здесь главное — выяснить, сможет ли новый прибор работать с уже установленной системой управления, охладителем и защитой.
1. Начните с исходного прибора и причины отказа
Уточните маркировку: обозначение модели, класс напряжения, дополнительные группы, производителя и исполнение. Сохраните паспорт и схему подключения. Номер семейства без суффиксов может не определять динамические параметры конкретного прибора.
Одновременно зафиксируйте обстоятельства отказа: включение после простоя, пуск двигателя, перегрузка, остановка вентилятора, замена предохранителя. Если причина — плохой контакт или неисправная цепь управления, установка более мощного тиристора проблему не устраняет.
Уточните тип прибора. Обычный силовой тиристор, симистор, быстродействующий тиристор и управляемый запираемый прибор нельзя объединять в одну таблицу замен по току. У обычного силового тиристора снятие сигнала управления не выключает уже проводящий прибор. Базовое поведение и различия между прямой и обратной блокирующей способностью описаны в статье «Как правильно выбрать силовой тиристор?».
2. Составьте таблицу проверки аналога
Сравнивайте параметры вместе с условиями их нормирования. Максимум из паспорта — предельное значение, типовая характеристика — ориентир, а расчётный режим — нагрузка именно вашего оборудования.
| Что сравнить | Что это означает | Что проверить в существующей схеме |
|---|---|---|
| VDRM, VRRM, В | Повторяющееся пиковое прямое закрытое и обратное напряжения | Напряжение на самом приборе, включая выбросы и действие ограничителей |
| IT(AV), А | Средний ток в открытом состоянии | Усреднение за полный период, форму тока и паспортную температуру корпуса |
| IT(RMS), А | Действующее значение тока | Нагрев и ограничения токоведущих частей |
| ITSM, А; I²t, А²·с | Неповторяющийся ударный ток и интеграл квадрата тока | Форму, длительность импульса, начальную температуру и согласование с защитой |
| IGT, VGT | Параметры отпирания управляющего перехода | Возможности драйвера, включая холодный пуск |
| IL, IH, А | Ток включения и ток удержания | Работу при малой нагрузке и длительность управляющего импульса |
| di/dt, А/мкс; dv/dt, В/мкс | Скорости изменения тока и напряжения | Фронт тока при включении, коммутацию и снаббер |
| tq, мкс | Время восстановления способности блокировать прямое напряжение | Доступный интервал выключения и условия измерения tq |
| VT0, В; rT, Ом | Коэффициенты аппроксимации открытой характеристики | Потери при реальной форме тока и заданной температуре |
| Rth(j-c), С/Вт; Tj,max, °C | Тепловое сопротивление переход–корпус и предельная температура перехода | Полный путь отвода тепла и температурный запас |
| Корпус, выводы, крепление | Механическая и электрическая совместимость | Размеры, полярность основания, момент затяжки или усилие прижима |
Практически удобно добавить к таблице три колонки: «старый прибор», «кандидат», «условие выполнено / нужны данные». Пустая ячейка означает незавершённую проверку, а не отсутствие ограничения.
Напряжение и защита
Не приравнивайте напряжение сети к напряжению на закрытом тиристоре. Требование зависит от топологии, переходных процессов и защитных цепей.
Для предохранителя проверяют полный интеграл отключения I²t, пиковый пропускаемый ток и условия, при которых изготовитель допускает такое согласование. Сопоставление только номинальных ампер предохранителя и тиристора недостаточно. ITSM не является разрешением регулярно повторять аварийные импульсы.
Управление и выключение
Проверьте управляющий импульс на выводах нового прибора: амплитуду, длительность, фронт и ограничения мощности управления.
В схемах с принудительной коммутацией доступное время восстановления должно превышать требуемое tq с проектным запасом. Сравнение имеет смысл при сопоставимых токе, температуре, обратном напряжении и скорости восстановления прямого напряжения.
3. Почему одинаковый средний ток не означает одинаковый нагрев
Для предварительной оценки потерь проводимости используют линейную модель:
Pcond = VT0 · IТAV + rT · IТRMS².
Здесь Pcond — средняя мощность потерь, Вт; VT0 — пороговый коэффициент, В; rT — дифференциальное сопротивление, Ом; IТAV и IТRMS — средний и действующий токи одного тиристора за полный период. Модель получается усреднением произведения напряжения VT0 + rT·i на ток i.
Коэффициенты берут из документации при подходящей температуре и в допустимом диапазоне тока. Нельзя вычислять нагрев по единственной точке VTM, не учитывая условия её измерения.
Далее используются условные учебные данные. Они не являются паспортными или типовыми характеристиками Т161, Т171 либо другого товара. Примеры показывают метод расчёта, а не разрешение на установку конкретного аналога.

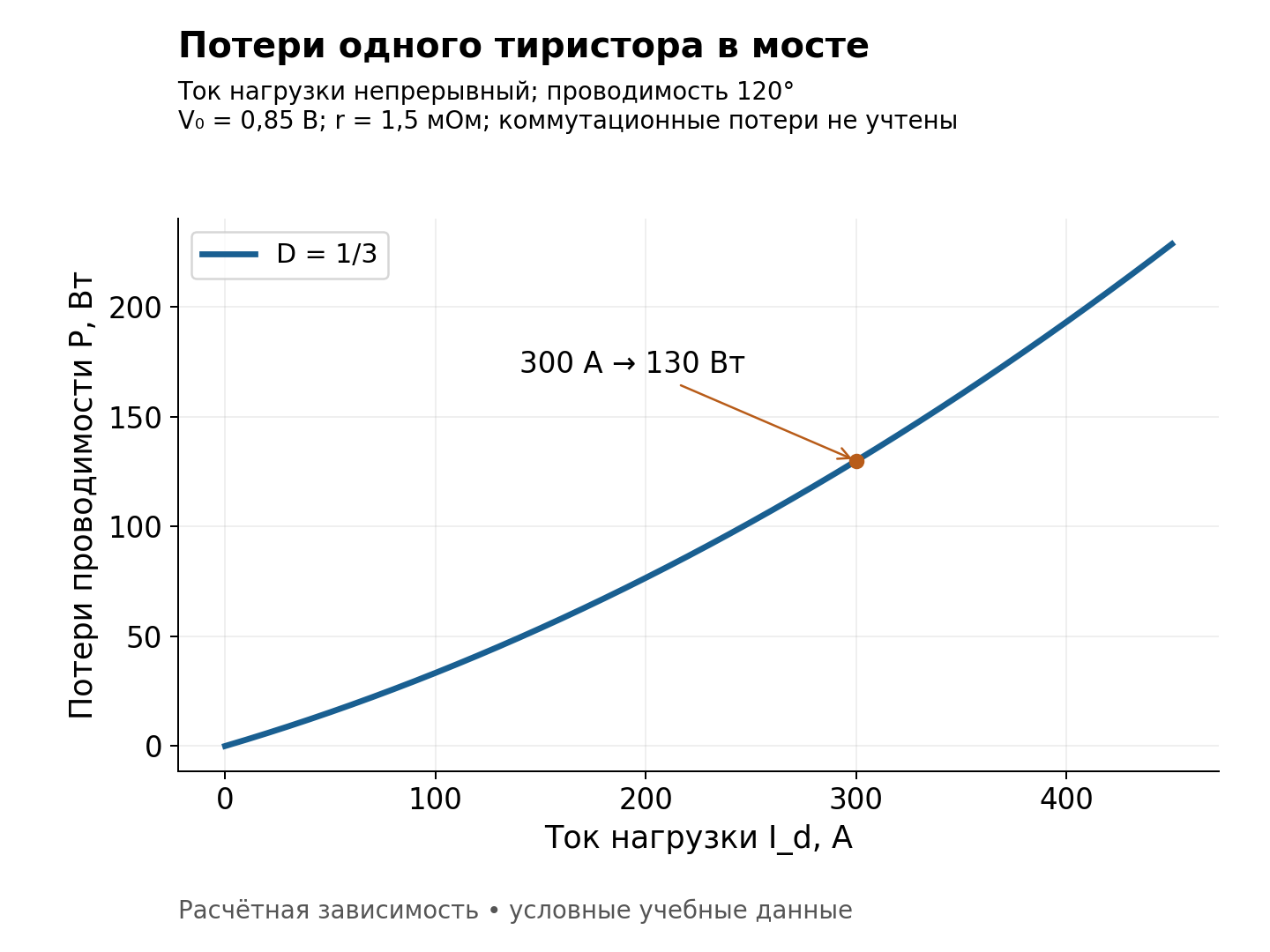

4. Расчёт №1: замена тиристора в трёхфазном мосте
Задача: оценить нагрев одного кандидата в полностью управляемом трёхфазном мосте при постоянном токе нагрузки 300 А.
| Исходная величина | Значение | Статус и источник |
|---|---|---|
| Ток нагрузки Id | 300 А | Условное задание автора |
| Частота сети | 50 Гц | Условное задание автора |
| Доля периода проводимости D | 1/3, или 120° | Идеализированная схема моста |
| VT0 | 0,85 В | Условный коэффициент модели |
| rT | 1,50 мОм = 0,00150 Ом | Условный коэффициент модели |
| Температура воздуха на входе Ta | 40 °C | Условное задание автора |
| Rth(j-c), переход–корпус | 0,15 С/Вт | Условное значение |
| Rth(c-h), корпус–охладитель | 0,05 С/Вт | Условное значение |
| Rth(h-a), охладитель–воздух | 0,30 С/Вт | Условное значение, без сопротивления контакта |
| Проектная цель по температуре Tj,target | 110 °C | Условный критерий, не паспортный предел |
Допущения: ток нагрузки непрерывен и сглажен; коммутационным перекрытием пренебрегаем. Каждый тиристор проводит прямоугольный импульс амплитудой Id в течение трети периода. Рассматривается один прибор на отдельном охладителе, без подогрева соседями. Коэффициенты постоянны; коммутационные потери, утечки и потери управления не включены.
Для прямоугольных импульсов:
IAV = Id · D = 300 · 1/3 = 100 А.
IRMS = Id · √D = 300 / √3 ≈ 173,2 А.
Следовательно:
Pcond = 0,85 · 100 + 0,00150 · (300² / 3) = 85 + 45 = 130 Вт.
Размерности согласованы: В·А = Вт и Ом·А² = Вт. Подстановка среднего тока вместо действующего во второй член дала бы 100 Вт — занижение на 30 Вт.
Стационарную температуру перехода оцениваем по последовательному пути отвода тепла:
Tj ≈ Ta + Pcond · [Rth(j-c) + Rth(c-h) + Rth(h-a)].
Tj ≈ 40 + 130 · (0,15 + 0,05 + 0,30) = 105 °C.
Для контроля найдём температуры охладителя и корпуса:
Th ≈ 40 + 130 · 0,30 = 79 °C.
Tc ≈ 79 + 130 · 0,05 = 85,5 °C.
Таким образом, оценка температуры перехода на 26 °C выше температуры охладителя.
Вывод: по принятой стационарной модели цель 110 °C выполнена с запасом всего 5 °C. Этого недостаточно для окончательного одобрения: нужно учесть разброс, дополнительные потери и температурные пульсации. Для пиков Tj используют переходный тепловой импеданс Zth и реальную временную диаграмму мощности. Допустимый максимум берут из паспорта выбранного исполнения.

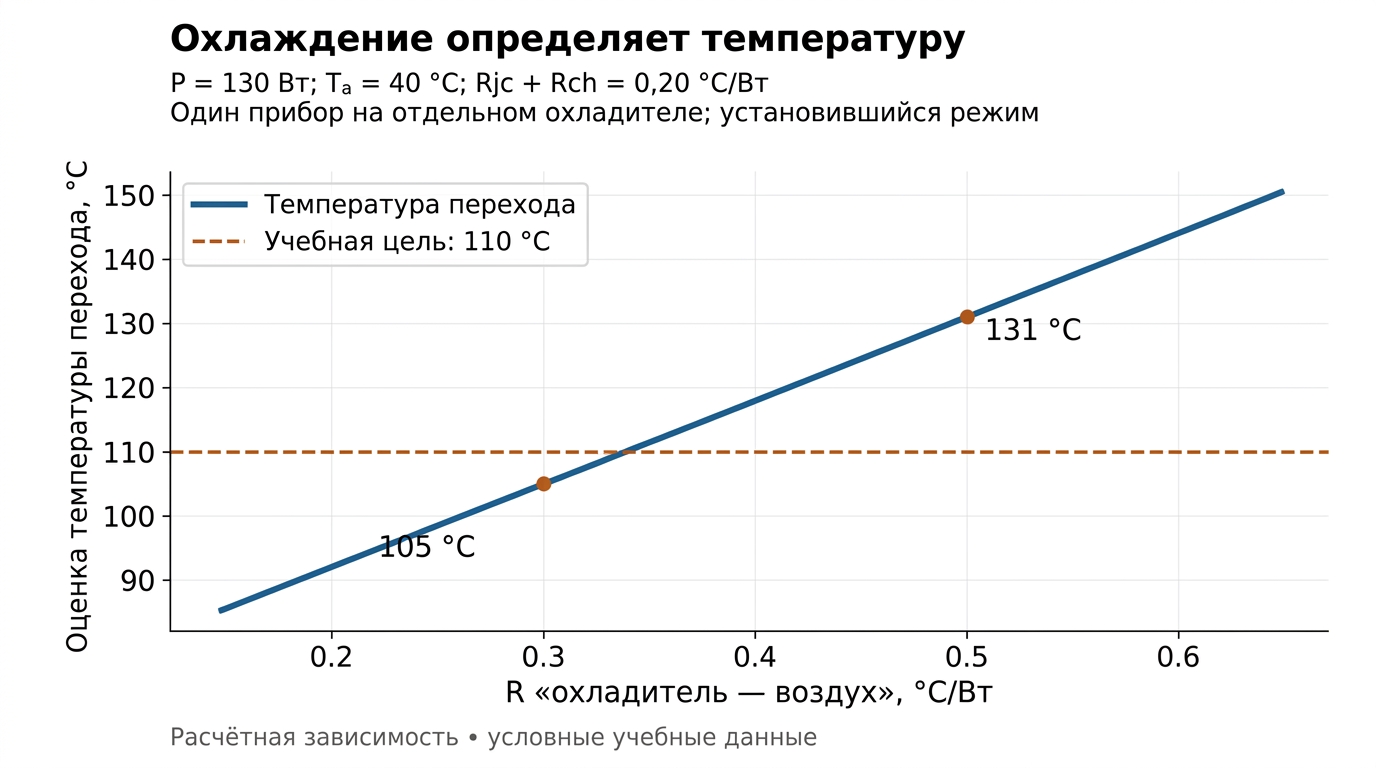

5. Расчёт №2: тот же ток, но хуже охлаждение
Задача: проверить результат, если изменилось только тепловое сопротивление охладителя. Причиной в реальном оборудовании может быть другой обдув или загрязнение, однако конкретную связь между загрязнением и Rth требуется измерять или моделировать.
| Условие | Исходный режим | Изменённый режим | Источник |
|---|---|---|---|
| Id | 300 А | 300 А | Учебный пример №1 |
| IAV / IRMS | 100 / 173,2 А | 100 / 173,2 А | Расчёт №1 |
| Pcond | 130 Вт | 130 Вт | Расчёт №1 |
| Ta | 40 °C | 40 °C | Условное значение |
| Rth(j-c) + Rth(c-h) | 0,20 С/Вт | 0,20 С/Вт | Условные значения |
| Rth(h-a) | 0,30 С/Вт | 0,50 С/Вт | Единственное изменённое допущение |
| Tj,target | 110 °C | 110 °C | Условная проектная цель |
Все остальные допущения первого расчёта сохраняются.
Tj ≈ 40 + 130 · (0,20 + 0,50) = 131 °C.
Рост температуры составляет 131 − 105 = 26 °C, а превышение проектной цели — 21 °C. Это ещё не сравнение с паспортным пределом: предел реального прибора проверяют отдельно.
Найдём максимально допустимое Rth(h-a) для принятой цели:
Rth(h-a) ≤ (Tj,target − Ta) / Pcond − Rth(j-c) − Rth(c-h).
Rth(h-a) ≤ (110 − 40) / 130 − 0,15 − 0,05 ≈ 0,338 К/Вт.
Размерность: К/Вт. Это верхняя граница в упрощённой модели; дополнительный запас требует меньшего сопротивления.
Практический вывод: замена может потребовать восстановления охлаждения или снижения нагрузки. Более высокий номинальный ток на корпусе не заменяет тепловую проверку.
Если несколько приборов установлены на общий охладитель, его нагрев рассчитывают от их суммарных потерь; локальный перепад переход–корпус — от потерь конкретного прибора. При двустороннем охлаждении нужна соответствующая тепловая схема. Уточняйте также, включено ли сопротивление контакта в данные охладителя, чтобы не учесть его дважды.

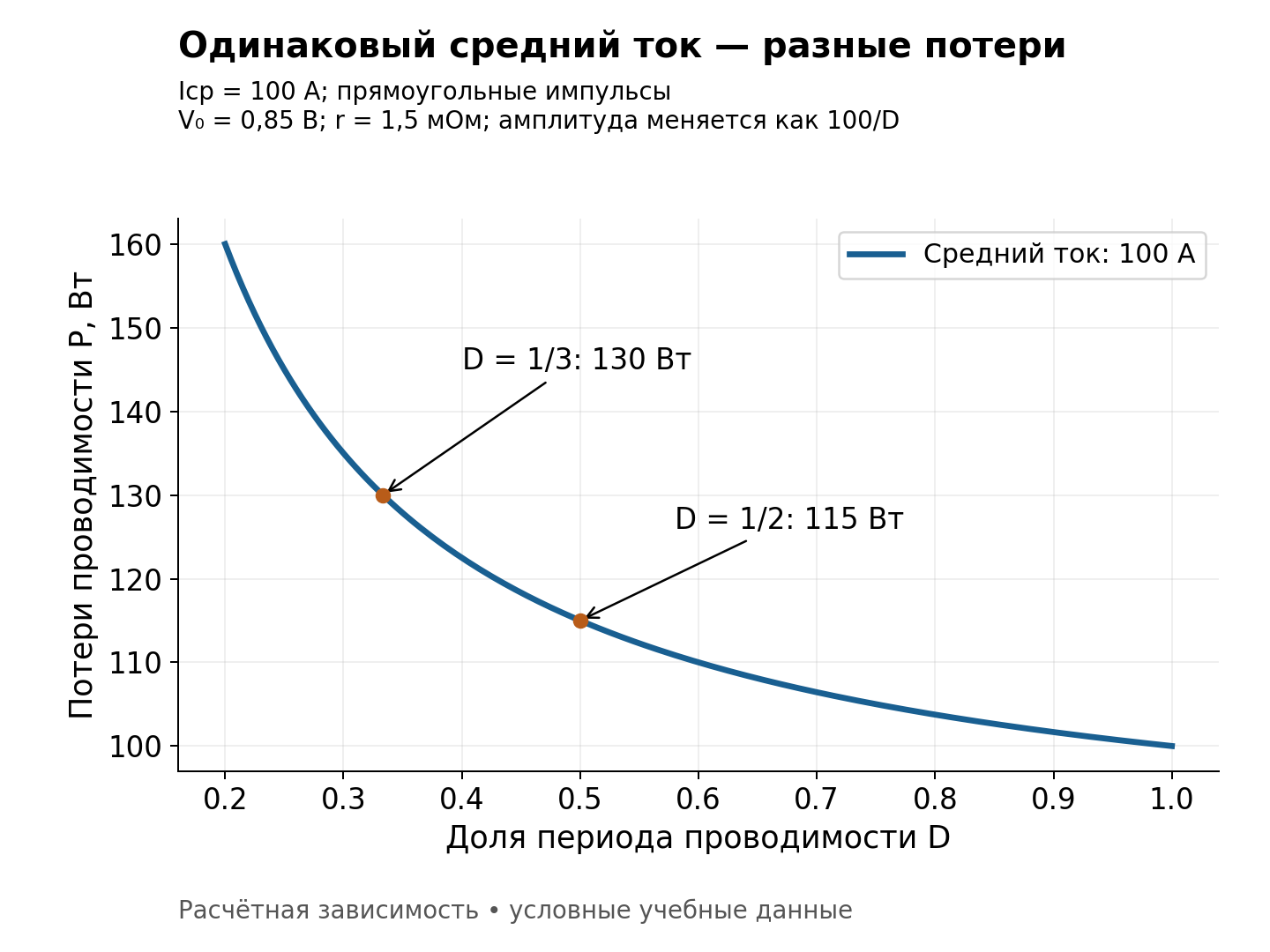

6. Ещё одна проверка: форма тока
При прямоугольных импульсах и фиксированном среднем токе IAV:
Ipeak = IAV / D; IRMS = IAV / √D.
Поэтому Pcond = VT0·IAV + rT·IAV²/D.
При IAV = 100 А и D = 1/2 получаем Ipeak = 200 А, IRMS ≈ 141,4 А и Pcond = 115 Вт. При D = 1/3 — соответственно 300 А, 173,2 А и 130 Вт. Средний ток одинаков, но потери различаются на 15 Вт.
Для синусоидальных, обрезанных фазовым управлением и пульсирующих токов значения IAV и IRMS определяют по соответствующей форме волны. Коэффициенты прямоугольного режима к ним автоматически не применяются.
7. Как рассматривать изделия из каталога
Для предварительного поиска можно использовать каталог низкочастотных тиристоров.
| Изделие | Указано в карточке | Зачем рассматривать | Что ещё проверить |
|---|---|---|---|
| Т161-125-12 | 125 А; 1200 В; ККТШ-61 | Отправная точка для замены прибора соответствующего класса и конструкции | Условия номинального тока, управление, динамическую группу, чертёж |
| Т161-200-11 | 200 А; 1100 В; ККТШ-61 | Пример большего номинального тока в том же обозначенном корпусе | Более низкий класс напряжения: такая замена не сохраняет исходное требование 1200 В |
| Т171-200-11 | 200 А; 1100 В; ККТШ-71 | Кандидат для отдельного сравнения с Т161-200-11 | Другой корпус, крепление, выводы, тепловой путь и драйвер |
Статус этих вариантов — кандидаты, требующие инженерной проверки. Подтверждённых пар взаимозаменяемых изделий в таблице нет. Т161-200-11 не следует выбирать вместо Т161-125-12 лишь потому, что «200 больше 125»: заявленное напряжение у него ниже. Переход с Т161 на Т171 тоже не является заменой без переделок по одному совпадению тока и напряжения.
Числа в таблице взяты из карточек товаров; полные паспорта конкретных исполнений с условиями нормирования всех параметров при подготовке материала не получены. Поэтому коэффициенты этих изделий не использованы в расчётах, а совместимость не объявлена доказанной.
8. Ошибки, которые мешают подобрать замену
| Ошибка | Возможное последствие | Как избежать |
|---|---|---|
| Сравнить только амперы и вольты | Неустойчивое включение или срыв коммутации | Заполнить всю таблицу проверки |
| Принять ток нагрузки за средний ток одного вентиля | Неверный выбор и расчёт потерь | Определить ток каждого прибора по схеме |
| Использовать только IТAV | Недооценка нагрева импульсным током | Рассчитать также IТRMS и пик |
| Измерить радиатор и назвать результат температурой перехода | Необнаруженный перегрев кристалла | Рассчитать весь тепловой путь |
| Перенести момент затяжки старой модели | Повреждение крепления либо плохой контакт | Использовать инструкцию нового исполнения |
| Заменить прибор и не проверить причину отказа | Повторная неисправность | Проверить драйвер, защиту и охлаждение |
Монтаж выполняют согласно техническому паспорту. Для таблеточного прибора нормируются усилие сжатия и качество контактных поверхностей; для штыревого — в том числе затяжка и отсутствие недопустимых нагрузок на выводы. Универсального усилия «для всех аналогов» нет. Численные монтажные нормы одного производителя нельзя переносить на другой прибор без подтверждения.
9. Краткий алгоритм подбора
- Зафиксировать полную маркировку, схему и обстоятельства отказа.
- Получить документацию старого прибора и кандидата с указанием исполнения.
- Проверить напряжения, форму тока и аварийные режимы.
- Сопоставить управление, динамику и защитные цепи.
- Рассчитать потери и температуру, проверить монтаж.
- Согласовать замену для конкретного оборудования и провести предусмотренную его документацией проверку перед вводом в работу.
В последовательных и параллельных сборках проверяют также распределение напряжения или тока между приборами. Один новый элемент может изменить поведение всей группы, даже если его индивидуальные пределы подходят.
Частые вопросы
Можно ли поставить тиристор с большим током?
Иногда можно, но только после остальных проверок. Больший номинал не гарантирует подходящие параметры управления, напряжение, крепление или потери.
Более высокое напряжение всегда означает лучший аналог?
Нет. Оно может обеспечить нужный запас по блокированию, но остальные параметры всё равно нужно сопоставить с требованиями схемы.
Совпадает корпус — можно менять без расчёта?
Нет. Нужно проверить полярность основания, выводы, чертёж и электрические характеристики, а затем тепловой режим.
Почему после замены тиристор сильнее греется?
Возможны другие потери, плохой контакт с охладителем, изменившийся ток или неправильное включение. Причину определяют по режиму работы и измерениям, а не по температуре корпуса отдельно.
Можно ли заменить быстродействующий тиристор обычным?
Без проверки коммутации — нельзя. Решающее значение могут иметь tq, допустимые скорости изменения тока и напряжения, а также потери при переключении.
Достаточно ли фотографии для подбора?
Фотография помогает определить кандидатов. Для подтверждения замены нужны параметры оборудования, охлаждения и управления либо его техническая документация.
Какие данные прислать для технического подбора
Подготовьте:
- маркировку и фотографии прибора, выводов и установленного узла;
- паспорт, производителя, модель оборудования и схему включения;
- напряжение, частоту, характер нагрузки, рабочие и пусковые токи;
- форму тока или осциллограммы, если они есть;
- сведения о драйвере и управляющих импульсах;
- модель охладителя, обдув или расход жидкости, температуру на входе;
- данные предохранителей, снабберов и ограничителей перенапряжений;
- описание отказа и допустимость изменения крепления или схемы.
